Производитель: Metalithic Systems
Тип устройства: Профессиональная аппаратная система записи (PCI карта + рэковый блок Breakout Box)
Год выпуска: 1998
Разрядность: 20 бит
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI (32-бит)
Цена на момент релиза: $1248 (базовая система) / $900 (дополнительный блок)
¶ Обзор
Metalithic Elite Studio Hardware — это аппаратная часть системы Digital Wings for Audio Elite, предлагаемая для приобретения отдельно от программного обеспечения. Система предназначена для пользователей, которые хотят использовать профессиональное 8-канальное аналоговое оборудование Metalithic с любимыми программами сторонних производителей (Cakewalk, Cubase VST, Logic Audio, Sound Forge, WaveLab и др.).

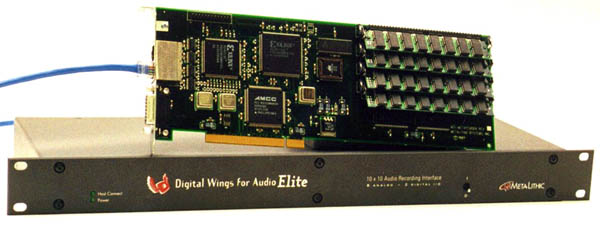

В комплект входит 32-разрядная PCI-плата и внешний рэковый блок Breakout Box, соединяемые стандартным LAN-кабелем. Блок оснащён 8 симметричными/несимметричными входами, 8 выходами (на джеках, переключаемый уровень +4/-10 дБ) и коаксиальным S/PDIF-интерфейсом. Система использует 20-битные преобразователи с 64-кратной передискретизацией.
Ключевая особенность: Возможность использования высококачественного 8-канального аналогового оборудования Metalithic с любым стандартным Windows-ПО благодаря стандартным мультимедийным драйверам.
Масштабируемость: Добавление второго блока Breakout Box позволяет расширить систему до 16 входов и 16 выходов + два цифровых S/PDIF интерфейса.
¶ Ключевые особенности
¶ PCI-карта
- Тип: 32-разрядная PCI-карта.
- Подключение: К рэковому блоку через стандартный LAN-кабель (витая пара).
- Plug and Play: Полная совместимость с Windows 95.
- Технология: Основана на реконфигурируемых FPGA-процессорах Metalithic.
¶ Рэковый блок Breakout Box
- Форм-фактор: 19-дюймовый рэковый блок, 1U.
- Аналоговые входы: 8 x 1/4" TRS (симметричные/несимметричные).
- Аналоговые выходы: 8 x 1/4" TRS (симметричные/несимметричные).
- Переключение уровней: +4 dBu / -10 dBV (для всех каналов).
- Цифровой интерфейс: S/PDIF коаксиальный (RCA).
- Одновременная работа: Все 10 каналов (8 аналоговых + 2 цифровых) могут использоваться одновременно для записи и воспроизведения.
¶ Преобразователи
- Тип: 20-разрядные, Delta-Sigma.
- Oversampling: 64x.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Входы | Выходы |
|---|---|---|
| Тип разъемов | 8 x 1/4" TRS (симм./несимм.) | 8 x 1/4" TRS (симм./несимм.) |
| Номинальные уровни | +4 dBu / -10 dBV (переключаемые) | +4 dBu / -10 dBV (переключаемые) |
| Импеданс | 10 кОм | 600 Ом |
| Частотный диапазон | 20 Гц - 20 кГц | 20 Гц - 20 кГц |
| Соотношение сигнал/шум | >95 дБ (A-взвешенный) | >95 дБ (A-взвешенный) |
| THD | < 0.03% | < 0.03% |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 20 бит | 20 бит |
| Oversampling | 64x | 64x |
| Тип | Delta-Sigma | Delta-Sigma |
¶ Цифровой интерфейс
| Параметр | Значение |
|---|---|
| Тип | S/PDIF коаксиальный (RCA) |
| Разрядность | до 20 бит (совместимо с 24 бит?) |
¶ Поддерживаемые частоты дискретизации
8, 11.025, 22.05, 32, 44.1, 48 кГц.
¶ Масштабирование
Система позволяет подключать до двух блоков Breakout Box одновременно, что даёт следующие возможности:
| Конфигурация | Аналоговые входы | Аналоговые выходы | Цифровые интерфейсы |
|---|---|---|---|
| 1 блок | 8 | 8 | 1 x S/PDIF |
| 2 блока | 16 | 16 | 2 x S/PDIF |
Цена дополнительного блока Breakout Box: $900.
¶ Системные требования
¶ Минимальные
- Процессор: Pentium
- ОС: Windows 95
- Слот: PCI
- ОЗУ: 16-32 МБ (рекомендовано)
¶ Поддерживаемое ПО
Система поставляется со стандартными мультимедийными драйверами для Windows, что обеспечивает совместимость с большинством популярных программ:
| Категория | Программы |
|---|---|
| MIDI+Audio секвенсоры | Cakewalk Pro Audio, Cubase VST, Logic Audio |
| Аудиоредакторы | Sound Forge, WaveLab, Cool Edit Pro |
| Другое | Любое Windows-совместимое аудиоПО |
ASIO драйверы: Обещаны к выпуску в августе для работы с Cubase VST с низкой задержкой.
¶ Маркетинговые материалы
"Фирма MetaLithic, известная своей системой записи Digital Wings for Audio Elite для Windows, предлагает приобрести отдельно аппаратную часть этой системы под названием Elite Studio Hardware, состоящую из 32-разрядной PCI платы и рэкового интерфейса Breakout Box, соединяющихся стандартным кабелем LAN."
"Система предназначена для работы с популярными программами других производителей (например Cakewalk Pro Audio, Cool Edit Pro, Cubase VST, Logic Audio, Sound Forge, WaveLab), к ней прилагаются стандартные мультимедийные драйверы для Windows."
¶ Преимущества и недостатки
¶ Плюсы
- 8 аналоговых входов и 8 выходов (полный дуплекс) с 20-битным качеством
- Возможность расширения до 16 каналов (два блока)
- Совместимость с любым Windows-ПО через стандартные драйверы
- Высокое качество преобразователей (SNR >95 дБ, THD <0.03%)
- Удобное подключение через стандартный LAN-кабель
- Профессиональный рэковый корпус 1U
- Анонсирована поддержка ASIO
¶ Минусы
- Только 20 бит (не 24 бит)
- Максимальная частота 48 кГц (нет 96 кГц)
- Требуется внешнее ПО (не входит в комплект)
- Драйверы ASIO обещаны, но не готовы на момент релиза
- Дополнительный блок стоит дорого ($900)
¶ Комплектация
¶ Elite Studio Hardware (базовая система, $1248)
- 32-разрядная PCI-плата
- Рэковый блок Breakout Box (1U)
- Соединительный LAN-кабель
- Стандартные мультимедийные драйверы для Windows
- Руководство пользователя
¶ Дополнительный Breakout Box ($900)
- Второй рэковый блок для расширения до 16 каналов
- Второй S/PDIF интерфейс
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Профессиональная аппаратная система записи (PCI + рэковый блок) |
| Аналоговые входы | 8 x 1/4" TRS (симм./несимм., +4/-10) |
| Аналоговые выходы | 8 x 1/4" TRS (симм./несимм., +4/-10) |
| Цифровые интерфейсы | S/PDIF коаксиальный (RCA) |
| АЦП/ЦАП | 20 бит, 64x oversampling |
| SNR | >95 дБ(A) |
| THD | < 0.03% |
| Частоты | 8 - 48 кГц |
| Подключение | LAN-кабель (витая пара) |
| Масштабирование | До 2 блоков (16 in / 16 out) |
| Драйверы | MME (стандартные), ASIO (обещаны) |
| ОС | Windows 95 |
| Цена (база) | $1248 |
| Цена (доп. блок) | $900 |
