Производитель: Midiman (M-Audio)
Тип устройства: Универсальная аудио-MIDI карта (PCI)
Год выпуска: ~2000
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI
Цена на момент релиза: $299
Другие названия: Ранее была известна как Delta WaveWorks
¶ Обзор
Audiophile 2496 — это одна из самых популярных звуковых карт начала 2000-х годов, принадлежащая к знаменитой линейке Delta от M-Audio. Она представляет собой компактное (всего 5 дюймов в длину) и доступное решение для домашних студий, предлагая отличное качество звука, цифровой интерфейс и встроенный MIDI-порт.
Карта построена на современном (на тот момент) чипе AKM AK4528, который обеспечивает улучшенное на 8 дБ отношение сигнал/шум по сравнению с предшественником AK4524, использовавшимся в картах Delta 44 и Delta 66.
Главная особенность — наличие короткого кабеля-адаптера с разъемами D-Sub, который выводит на заднюю панель компьютера цифровые интерфейсы (S/PDIF) и MIDI, оставляя основные аналоговые разъемы непосредственно на планке.

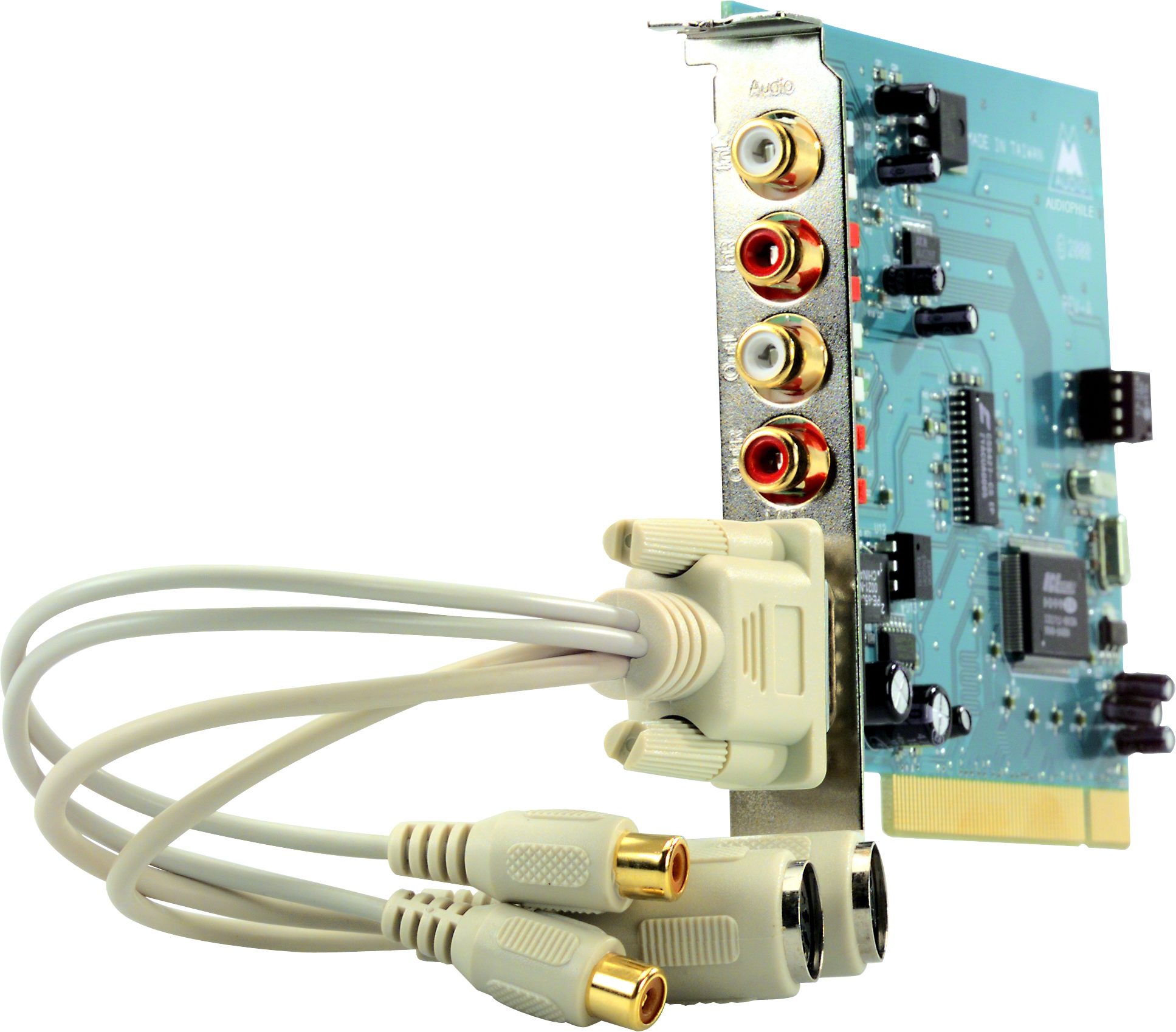

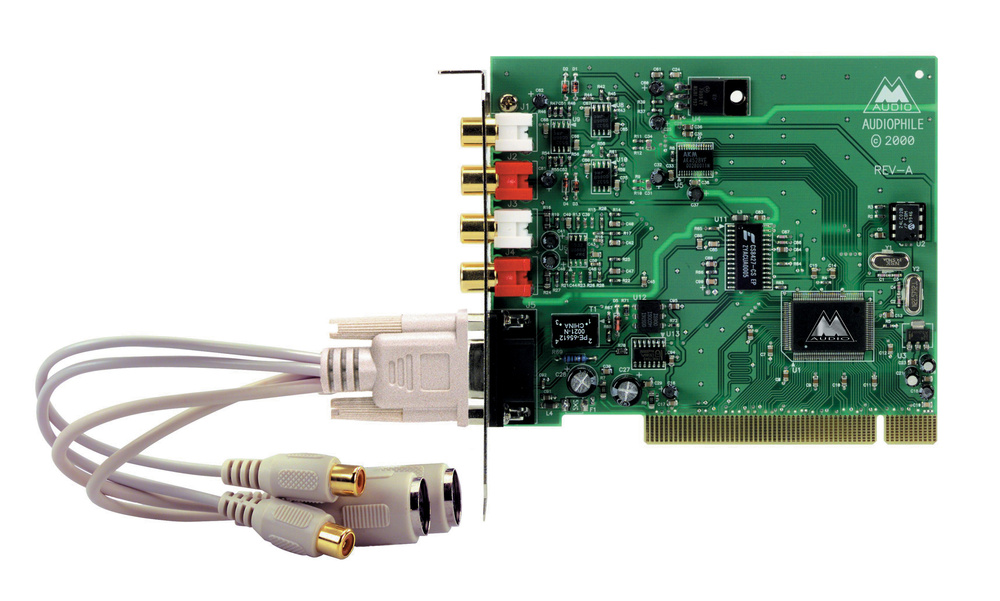

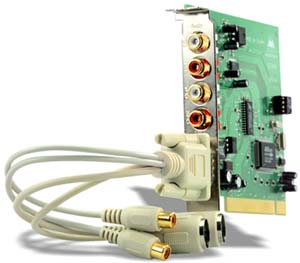

Внешний вид карты Audiophile 2496 и кабеля-адаптера
¶ Ключевые особенности
- 4x4 полный дуплекс: Одновременная работа аналоговых и цифровых каналов позволяет использовать до четырех входов и четырех выходов одновременно.
- Высококачественный конвертер: Чип AK4528 обеспечивает динамический диапазон 100.4 дБ на входе и 104 дБ на выходе.
- Цифровой выход без копирайта: Возможность вывода зашифрованных форматов (например, Dolby Digital) через S/PDIF благодаря поддержке пропуска SCMS.
- Аппаратный мониксер: Встроенная панель управления (Delta Control Panel) позволяет микшировать входные сигналы с сигналами от приложений с нулевой задержкой (zero-latency monitoring).
- Совместимость: Уникальная для того времени поддержка множества драйверных моделей: ASIO 2.0, GSIF (GigaSampler), EASI и даже Linux.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x RCA (phono), несимметричные, макс. уровень +2dBV |
| Аналоговые выходы | 2 x RCA (phono), несимметричные, макс. уровень +2dBV (Consumer) / -4dBV (-10dBV setting) |
| Преобразователи | 24-бит AK4528 Codec |
| Динамический диапазон (вход) | 100.4 дБ (A-взвешенный) |
| Динамический диапазон (выход) | 104 дБ (A-взвешенный) |
| THD+N | < 0.002% |
| Частотный диапазон | 22 Гц - 22 кГц (±0.4 дБ) |
¶ Цифровые интерфейсы (на кабеле-адаптере)
| Параметр | Значение |
|---|---|
| Цифровой вход/выход | 1 x S/PDIF коаксиальный (RCA) |
| Поддерживаемая разрядность | 24 бит |
| Поддерживаемые частоты (внутр.) | 8 - 96 кГц |
| Поддерживаемые частоты (внешн.) | 32 - 96 кГц (S/PDIF clock) |
| MIDI | 1 x MIDI In, 1 x MIDI Out (на том же адаптере) |
¶ Поддерживаемые частоты дискретизации
8, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48, 88.2, 96 кГц.
¶ Поддерживаемые разрядности
8, 16, 20, 24 бит.
¶ Системные требования
¶ Для Windows
| Режим | Процессор | ОЗУ | ОС |
|---|---|---|---|
| 48 кГц | Pentium 200 MMX | 64 МБ SDRAM | 95/98/ME/2000/NT4 |
| 96 кГц | Pentium II 266 МГц | 128 МБ PC100 | 95/98/ME/2000/NT4 |
¶ Для Macintosh
| Режим | Процессор | ОЗУ | ОС |
|---|---|---|---|
| 48 кГц | G3 | 96 МБ RAM | 8.5.1 или выше |
| 96 кГц | G3 с ускорителем / G4 | 128 МБ RAM | 8.5.1 или выше |
¶ Программное обеспечение (Delta Control Panel)
Панель управления картой (Delta Control Panel) является одной из самых развитых для своего времени и состоит из нескольких вкладок:
¶ Patchbay / Router
Позволяет маршрутизировать сигналы. Каждый из двух аппаратных выходов (H/W Out 1/2 и H/W Out S/PDIF) может принимать сигнал из пяти источников:
- WavOut 1/2 (звук от приложений)
- Monitor Mixer (микшер монитора)
- S/PDIF In (прямой цифровой вход)
- S/PDIF In (инвертированный)
- H/W In 1/2 (прямой аналоговый вход — режим zero-latency мониторинга)

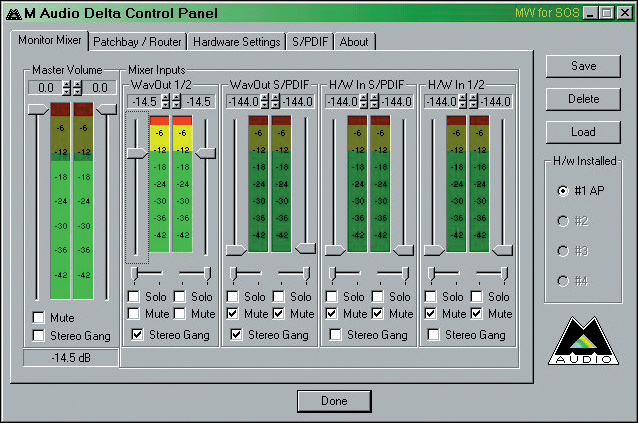

¶ Monitor Mixer
Виртуальный микшер, который позволяет свести в одну шину до 8 моно-сигналов (4 стереопары):
- WavOut 1/2 (лево/право)
- WavOut S/PDIF (лево/право)
- H/W In 1/2 (лево/право)
- S/PDIF In (лево/право)
Для каждого канала доступны фейдер уровня (от -144dB до 0dB), пиковый индикатор, панорама, соло, мут и группировка стереопар. Микшерный выход можно направить на любые физические выходы.
¶ Hardware Settings
Управление тактовой синхронизацией (Internal / S/PDIF), выбор частоты дискретизации (с возможностью принудительной фиксации для отладки) и переключение уровней (Consumer / -10dBV).
¶ Driver Settings
Настройка буферов и задержек (латентности):
- MME: от 8 до 28 мс.
- ASIO/EASI: от 336 до 2688 семплов на буфер (обеспечивает задержку от 7 мс при 44.1 кГц).
¶ Комплектация ПО (Enhanced Bundle)
Карта поставлялась с расширенным набором программного обеспечения:
- Delta Logic: Кастомизированная версия Logic Audio от Emagic с поддержкой 24/96 и до 16 аудиотреков.
- Bitheadz Retro Lite и Black & Whites Grand Piano: Виртуальные инструменты.
- Sonic Foundry Acid Xpress 2.0: Программа для семплирования и лупов (PC).
- Cycling 74 Pluggo: Набор плагинов (Mac).
- Драйверы: ASIO, ASIO2, GSIF, EASI, Sound Manager (Mac).
¶ Драйверы и совместимость
Уникальной особенностью линейки Delta является поддержка большого количества операционных систем:
- Windows 95/98/ME
- Windows NT / 2000 (WDM драйверы, включая бета-версии на момент выхода)
- MacOS 8.5.1 и выше (Sound Manager, ASIO)
- Linux (редкость для аудиокарт того времени)
¶ Измерения и качество звука
На основе тестов обозревателей (RMS шум):
- 16 бит / 44.1 кГц: -93 dB
- 24 бит / 44.1 кГц: -100 dB
- 24 бит / 96 кГц: -99 dB
При цифровом петлевом тесте (S/PDIF In/Out) карта обеспечивает побитовую точность (bit-for-bit copy) при правильной синхронизации.
¶ Особенности работы
- Multi-клиентность: На момент выхода драйверы не позволяли использовать карту одновременно в двух приложениях (например, GigaStudio и Cubase), но M-Audio работала над multi-client драйверами.
- Режим Independent: Позволяет получить доступ к карте из двух приложений (например, для использования софтовых синтезаторов).
¶ Сводная информация
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x RCA (несимм.) |
| Аналоговые выходы | 2 x RCA (несимм.) |
| Цифровые интерфейсы | 2 x RCA (S/PDIF коаксиальный) на адаптере |
| MIDI | 1x In / 1x Out на адаптере |
| Конвертер | AK4528 |
| Макс. режим | 4x4 (2 аналог. + 2 цифр.) |
| Синхронизация | Внутренняя / Внешняя S/PDIF |
| Платформы | Windows, Mac, Linux |
"The MME and DirectSound drivers worked well... the Audiophile also worked well with GigaStudio using its DirectSound drivers. Overall, this is a very capable soundcard with high sound quality and a good software bundle." — Из обзора
