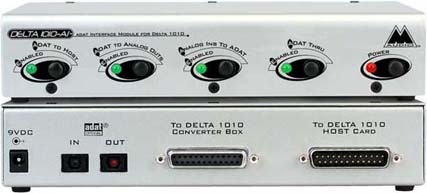

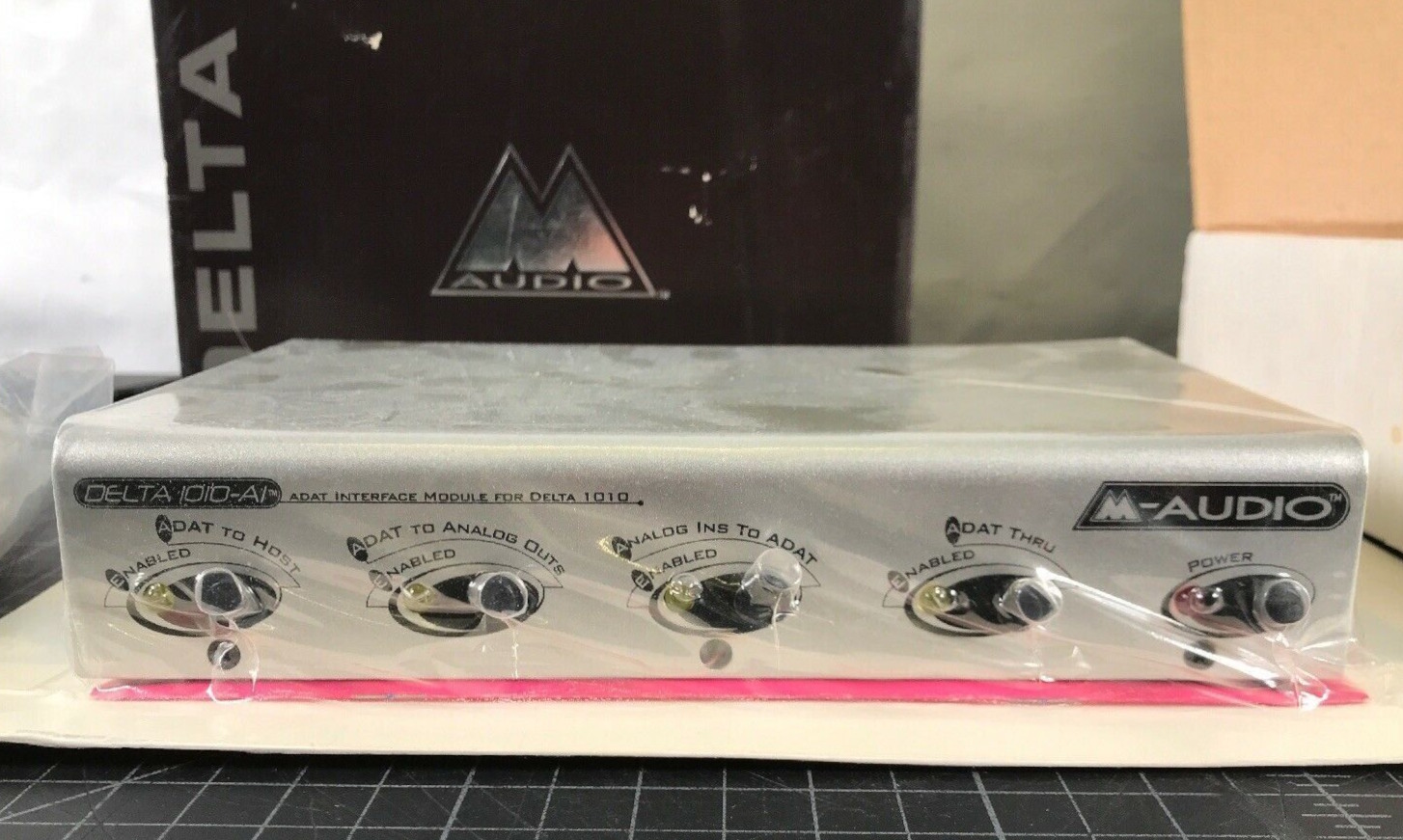

Производитель: Midiman
Тип устройства: Дополнительный блок ADAT-интерфейса для системы Delta 1010
Год выпуска: 2000
Разрядность: 24 бит
Макс. частота дискретизации: 48 кГц (ADAT)
Интерфейс: Подключается между блоком Delta 1010 и PCI-картой
Цена на момент релиза: $195 ($299.95 MSRP)
¶ Обзор
Midiman Delta 1010 AI — это дополнительный блок, созданный в ответ на многочисленные запросы пользователей системы Delta 1010, желавших иметь ADAT-совместимость. Устройство подключается между внешним коммутационным блоком Delta 1010 и PCI-картой, добавляя 8-канальный цифровой интерфейс формата ADAT с поддержкой 24 бит и 48 кГц.
Delta 1010 AI не просто добавляет ADAT-порты — он значительно расширяет функциональность всей системы, предлагая несколько режимов работы, включая возможность использования знаменитых преобразователей Delta 1010 для записи и воспроизведения через ADAT, минуя штатные конвертеры ADAT-рекордеров.
Ключевая особенность: Превращает систему Delta 1010 в гибридное решение, позволяющее использовать как аналоговые, так и ADAT-подключения с возможностью сложной маршрутизации сигналов.
Универсальность: Блок поддерживает несколько режимов работы, включая использование преобразователей Delta 1010 для ADAT-рекордеров, что значительно улучшает качество звука по сравнению со штатными конвертерами ADAT.
¶ Ключевые особенности
- ADAT оптический интерфейс: 8 каналов ввода/вывода (стандарт Alesis Lightpipe).
- Разрядность: 24 бит.
- Частота дискретизации: до 48 кГц (стандарт ADAT).
- Режимы работы:
- ADAT I/O для компьютера: Использование ADAT как интерфейса для PC/Mac через PCI-карту Delta 1010.
- Фронтенд для ADAT-рекордера: Использование высококачественных преобразователей Delta 1010 для записи на ADAT (вместо штатных конвертеров).
- Мониторинг для ADAT: Воспроизведение с ADAT через ЦАП Delta 1010.
- 4 смешанных режима: Комбинации маршрутизации между PCI-картой, блоком Delta 1010 и ADAT.
- Режим Bypass: Прямое прохождение сигнала с ADAT входа на ADAT выход.
¶ Режимы работы
¶ Режим 1: ADAT I/O для компьютера
Блок работает как интерфейс между компьютером и ADAT-оборудованием:
- Сигнал с ADAT поступает через блок на PCI-карту в компьютер
- Сигнал из компьютера выводится на ADAT
- Используются ADAT-конвертеры (штатные или внешние)
¶ Режим 2: Фронтенд для ADAT-рекордера
Ключевое преимущество — использование знаменитых 24-битных преобразователей Delta 1010 для записи на ADAT:
- Аналоговый сигнал → АЦП Delta 1010 → блок AI → ADAT-рекордер
- Качество звука значительно выше штатных ADAT-конвертеров
- Идеально для улучшения звучания старых ADAT-магнитофонов
¶ Режим 3: Мониторинг через ЦАП Delta 1010
Воспроизведение с ADAT через высококачественные ЦАП Delta 1010:
- Сигнал с ADAT → блок AI → ЦАП Delta 1010 → аналоговые выходы
- Превосходное качество мониторинга при сведении с ADAT
¶ Режим 4: Смешанные режимы
Четыре комбинации маршрутизации между:
- PCI-картой (компьютер)
- Аналоговым блоком Delta 1010 (входы/выходы)
- ADAT-устройством
¶ Режим Bypass
Прямое прохождение сигнала с ADAT входа на ADAT выход без какой-либо обработки.
¶ Технические характеристики
¶ ADAT интерфейс
| Параметр | Значение |
|---|---|
| Тип | ADAT оптический (Lightpipe) |
| Количество каналов | 8 in / 8 out |
| Разрядность | 24 бит |
| Частота дискретизации | 48 кГц (макс.) |

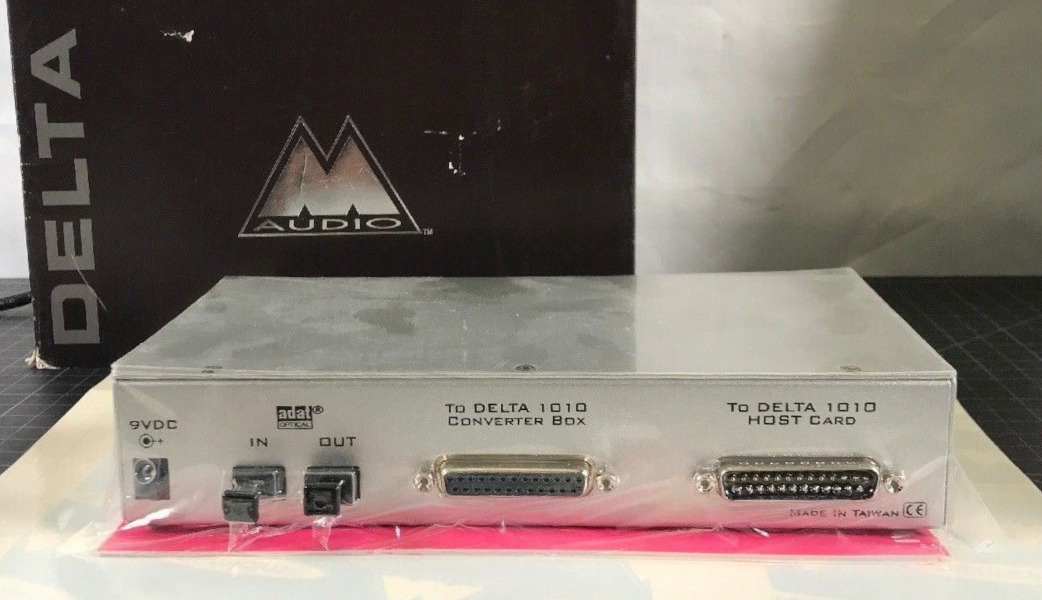

¶ Подключение
| Параметр | Значение |
|---|---|
| Вход | От PCI-карты Delta 1010 |
| Выход | К внешнему блоку Delta 1010 |
| Дополнительно | ADAT оптические разъемы |
¶ Системные требования
¶ Windows
| Режим | Процессор | ОЗУ | ОС |
|---|---|---|---|
| 48 кГц | Pentium 300 MMX | 64 МБ SDRAM | 95/98/NT |
| 96 кГц | Pentium II 300 МГц | 128 МБ PC100 | 95/98/NT |
¶ Macintosh
| Режим | Процессор | ОЗУ | ОС |
|---|---|---|---|
| 48 кГц | G3 | 96 МБ | 8.5.1 или выше |
| 96 кГц | G3/G4 с ускорителем | 128 МБ | 8.5.1 или выше |
Примечание: Для работы на 96 кГц требуются более мощные системы. ADAT интерфейс работает только до 48 кГц (стандарт ADAT).
¶ Преимущества для владельцев Delta 1010
¶ 1. Расширение возможностей
- Добавление ADAT-интерфейса к уже имеющейся системе
- Возможность подключения к ADAT-рекордерам (Alesis ADAT и др.)
- Интеграция с цифровыми микшерами, имеющими ADAT
¶ 2. Улучшение качества ADAT-записей
Использование преобразователей Delta 1010 (109 дБ динамический диапазон) вместо штатных ADAT-конвертеров значительно улучшает качество записей на ADAT-ленту.
¶ 3. Гибкость маршрутизации
Четыре смешанных режима позволяют создавать сложные конфигурации для различных задач записи и сведения.
¶ Применение
¶ Для студий с ADAT-оборудованием
- Подключение ADAT-рекордеров к компьютеру через качественные драйверы M-Audio
- Использование ADAT как многоканального интерфейса для DAW
- Синхронизация нескольких ADAT-магнитофонов
¶ Для улучшения существующих ADAT-систем
- Замена штатных конвертеров ADAT на высококачественные АЦП/ЦАП Delta 1010
- Улучшение качества записи и воспроизведения
¶ Для гибридных студий
- Одновременное использование аналоговых и ADAT-каналов
- Гибкая маршрутизация между компьютером, аналоговым оборудованием и ADAT
¶ Комплектация
- Блок Delta 1010 AI
- Соединительные кабели (вероятно)
- Документация
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| ADAT входы | 8 каналов (оптические) |
| ADAT выходы | 8 каналов (оптические) |
| Разрядность ADAT | 24 бит |
| Частота ADAT | 48 кГц (макс.) |
| Подключение | Между PCI-картой и блоком Delta 1010 |
| Режимы работы | 4 основных + Bypass |
| Совместимость | Windows 95/98/NT, Mac OS 8.5.1+ |
| Цена | $195 ($299.95 MSRP) |
