Производитель: Midiman
Тип устройства: Профессиональная PCI-карта цифрового ввода-вывода со встроенным DSP-синтезатором
Год выпуска: 2000
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц (S/PDIF) / 51 кГц (ADAT)
Интерфейс: PCI 2.1
Цена на момент релиза: $395 ($499.95 MSRP)
¶ Обзор
Midiman Lagoon — это уникальная PCI-карта, сочетающая в себе функции профессионального цифрового интерфейса и встроенного DSP-синтезатора. Она была создана для удовлетворения потребностей пользователей в высокопроизводительном оптическом вводе/выводе с поддержкой форматов ADAT и S/PDIF, но с неожиданным дополнением — виртуальным аналоговым синтезатором, работающим на встроенном DSP.
Lagoon поддерживает 24-бит/96 кГц для S/PDIF и 8-канальный ADAT с частотами от 39 до 51 кГц. Уникальная особенность — смешанные режимы работы, позволяющие одновременно использовать ADAT вход с S/PDIF выходом или наоборот, что идеально для мастеринга и трансферов между форматами.
Ключевая особенность: Единственная в своем роде карта, объединяющая профессиональный ADAT/S/PDIF интерфейс с возможностью смешанных режимов и встроенным DSP-синтезатором.
Уникальность: Встроенный DSP (Motorola 56301, 80 МГц) с 768 КБ быстрой EDO-DRAM позволяет запускать виртуальный аналоговый синтезатор непосредственно на карте, не нагружая процессор компьютера.
¶ Ключевые особенности
¶ Цифровой интерфейс
- ADAT оптический: 8 каналов, 24 бит, 39-51 кГц
- S/PDIF оптический: 2 канала, 24 бит, 32, 44.1, 48, 64, 88.2, 96 кГц
- Смешанные режимы: ADAT вход + S/PDIF выход или S/PDIF вход + ADAT выход
- Полный дуплекс: Одновременная запись и воспроизведение
- ADAT Sync: Вход синхронизации (9-контактный DB)
- MIDI: Вход и выход через кабельный адаптер (использует тот же разъем)
¶ DSP и синтезатор
- DSP: Motorola 56301, 80 МГц, 80 MIPS
- Память: 768 КБ быстрой EDO-DRAM
- Встроенный синтезатор: Имитация звучания винтажных аналоговых синтезаторов
- Загружаемые эффекты: Поддержка загружаемых аудиоэффектов и обработок
¶ Технические характеристики
¶ Цифровые интерфейсы
| Интерфейс | Тип | Особенности |
|---|---|---|
| ADAT оптический | TOSLINK | 8 каналов входа/выхода |
| S/PDIF оптический | TOSLINK | 2 канала входа/выхода |
| Смешанные режимы | — | ADAT In / S/PDIF Out или S/PDIF In / ADAT Out |
| ADAT Sync | 9-pin DB | Вход синхронизации (совместим с Alesis ADAT Sync кабелями) |
| MIDI | 9-pin DB (через адаптер) | Вход и выход (кабельный адаптер в комплекте) |
¶ Поддерживаемые форматы
| Формат | Разрядность | Частоты дискретизации |
|---|---|---|
| ADAT | до 24 бит | 39 - 51 кГц |
| S/PDIF | до 24 бит | 32, 44.1, 48, 64, 88.2, 96 кГц |
¶ DSP
| Параметр | Значение |
|---|---|
| Процессор | Motorola 56301 |
| Тактовая частота | 80 МГц |
| Производительность | 80 MIPS |
| Память | 768 КБ fast EDO-DRAM |
¶ Системные требования
¶ Минимальные
- ОС: Windows 95/98
- Процессор: Pentium 166 MMX
- ОЗУ: 32 МБ
- BIOS: PCI 2.1
¶ Рекомендованные
- Процессор: Pentium 200 МГц
- ОЗУ: 64 МБ
Примечание: Карта предназначена только для Windows. Поддержка Mac не указана.
¶ Встроенный DSP-синтезатор
¶ Архитектура
Одноголосный синтезатор с архитектурой, имитирующей винтажные аналоговые синтезаторы.
¶ Генераторы
- 2 осциллятора: Настраиваемые на голос
- 2 генератора ADSR: Огибающие для громкости и фильтра
¶ Фильтр
- Тип: Пропускающий фильтр низких частот (Low Pass Filter)
- Крутизна: 24 дБ/октава
- Резонанс: Регулируемый
- Управление: Настраиваемая частота среза, резонанс, клавиатурное отслеживание
¶ LFO
- Формы волны: Пилообразная, прямоугольная, треугольная, импульсная
- Воздействие: Может влиять на громкость и/или частоту среза фильтра
¶ Возможности
- Способен воспроизводить сотни ретро-звуков эпохи винтажных аналоговых синтезаторов
- Работает полностью на DSP карты, не нагружая процессор компьютера
¶ Аппаратная реализация

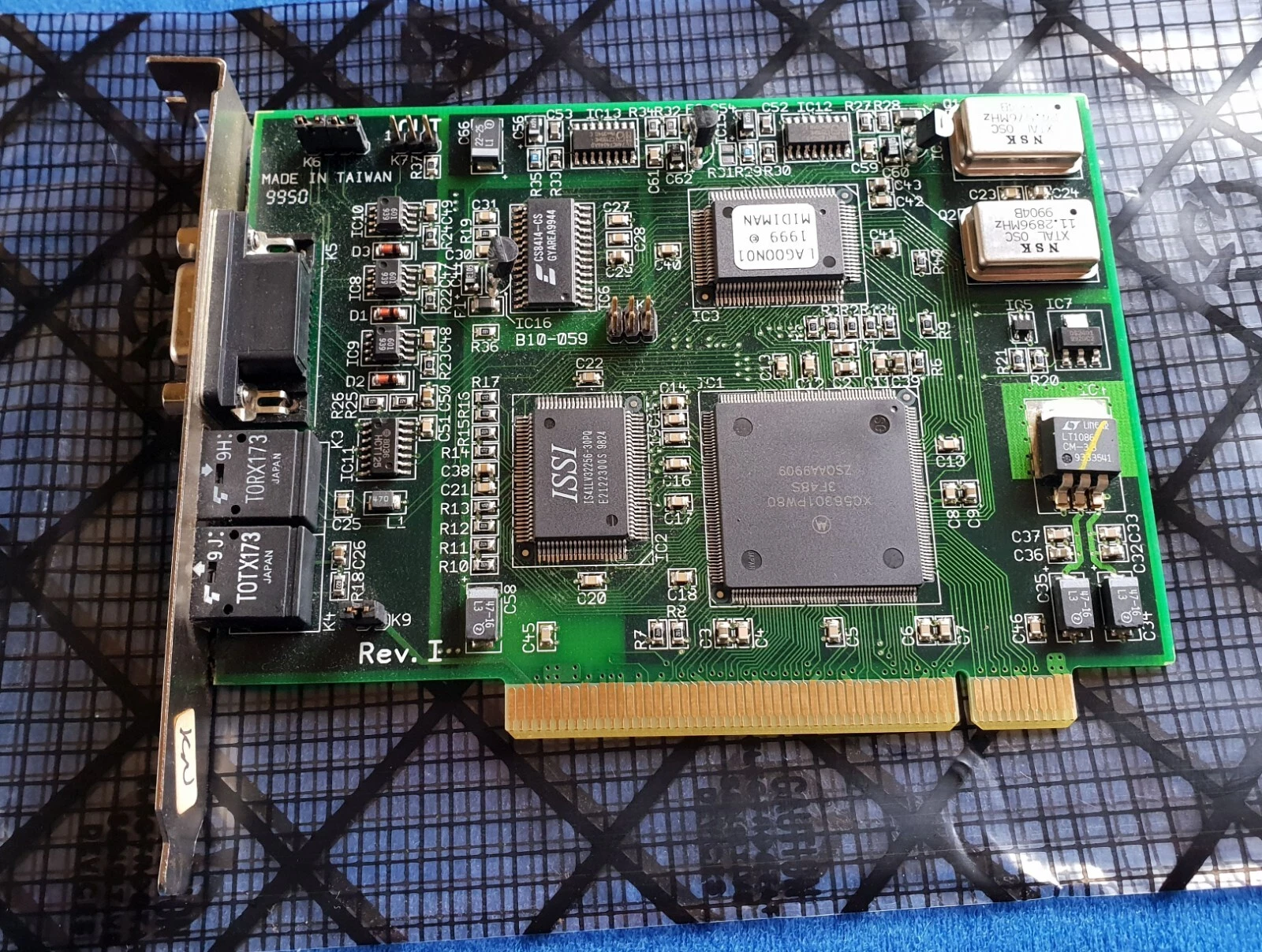

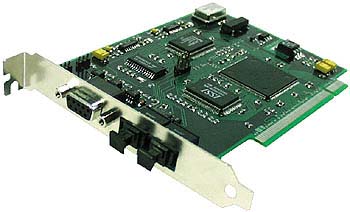

¶ PCI-карта
- Форм-фактор: Low profile PCI карта

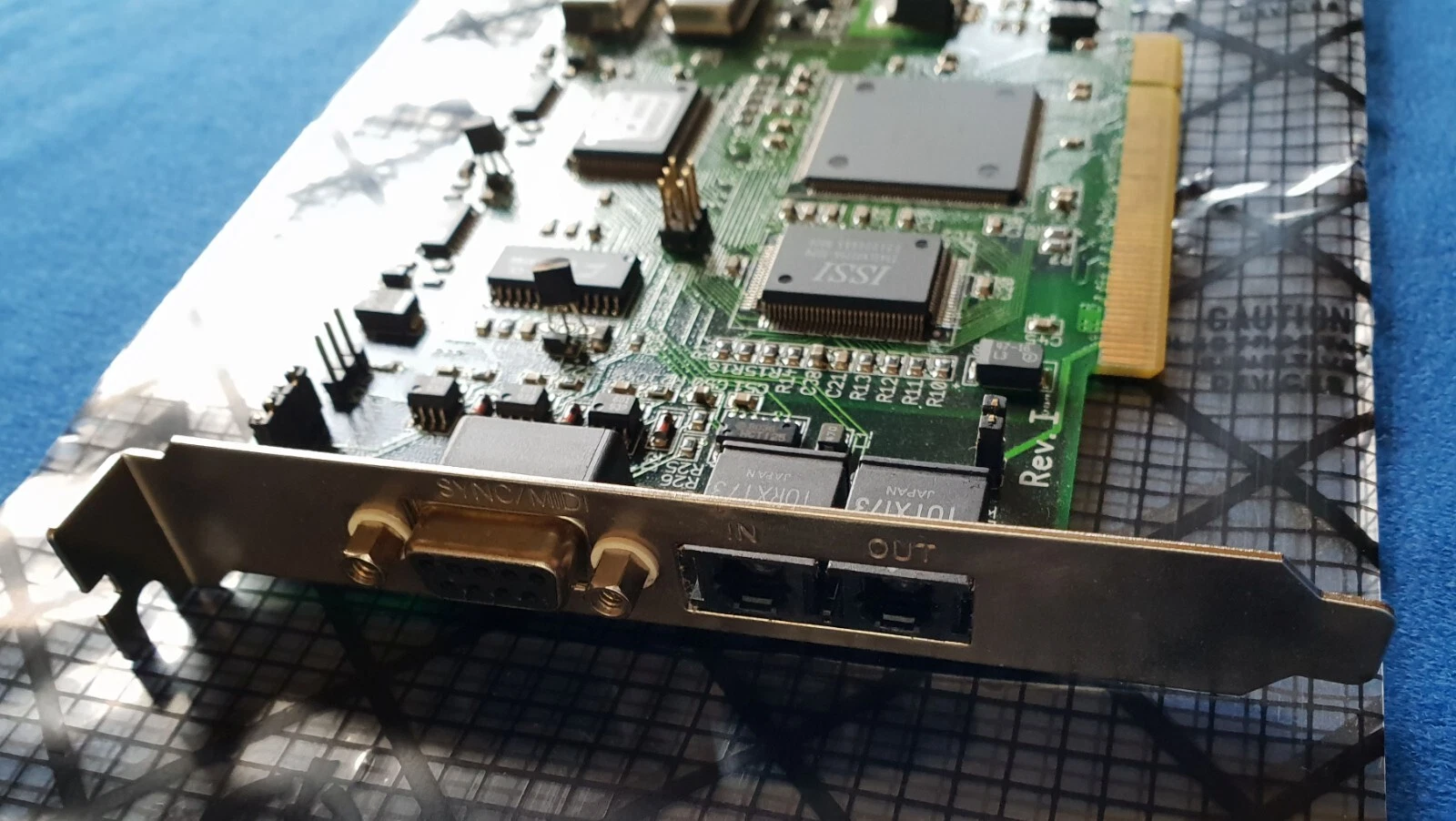

- Разъемы на заглушке:
- TOSLINK оптический вход
- TOSLINK оптический выход
- 9-контактный DB разъем (ADAT Sync / MIDI)
¶ Кабельный адаптер
- Подключается к 9-контактному DB разъему
- Обеспечивает MIDI вход и выход
¶ Применение
¶ Для студий с ADAT-оборудованием
- Подключение ADAT-рекордеров к компьютеру
- 8-канальный цифровой трансфер с ADAT
- Синхронизация через ADAT Sync
¶ Для мастеринга и трансферов
- Смешанные режимы: Прямой трансфер с ADAT на S/PDIF (например, на DAT)
- Конвертация между форматами
- Одновременная работа с разными цифровыми устройствами
¶ Для музыкантов
- Использование встроенного синтезатора для создания ретро-звуков
- MIDI управление через встроенный интерфейс
- Интеграция с секвенсорами через MTC
¶ Комплектация
- PCI-карта Lagoon
- Кабельный адаптер MIDI (9-pin DB → 2x DIN-5)
- Драйверы и программное обеспечение
- Руководство пользователя
¶ Маркетинговые материалы
"The long-awaited Lagoon fills the need for a high-performance ADAT optical I/O card, but with several twists. First, the card supports ADAT optical and S/PDIF optical I/O with word widths up to 24 bits and sample rates up to 96kHz."
"Secondly, 'mixed modes' of operation are available in which the Lagoon offers ADAT input and S/PDIF output, or S/PDIF input with ADAT output. This allows for mixed mode transfers and mastering direct from ADAT to S/PDIF."
"ADAT sync is provided, and when not in use can alternately be configured as a midi interface. As an added surprise, the Lagoon card also harbors a virtual analog synthesizer that runs on Lagoon's built-in DSP. Capable of duplicating hundreds of retro sounds from the era of vintage analog synths, this virtual synth adds an element that will surely spice up your music-making arsenal."
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | PCI-карта цифрового ввода-вывода |
| Оптический вход | TOSLINK (ADAT или S/PDIF) |
| Оптический выход | TOSLINK (ADAT или S/PDIF) |
| ADAT | 8 каналов, 24 бит, 39-51 кГц |
| S/PDIF | 2 канала, 24 бит, 32-96 кГц |
| Смешанные режимы | ADAT In + S/PDIF Out / S/PDIF In + ADAT Out |
| Синхронизация | ADAT Sync In (9-pin DB) |
| MIDI | Вход/выход через адаптер |
| DSP | Motorola 56301 (80 МГц, 80 MIPS) |
| Память DSP | 768 КБ EDO-DRAM |
| Встроенный синтезатор | Одноголосный, 2 осциллятора, 24dB LPF |
| ОС | Windows 95/98 |
| PCI | 2.1 |
