Производитель: Midiman
Тип устройства: Универсальный коммутационный блок ("фронтенд") для звуковых карт
Год выпуска: 1999-2000
Совместимость: Delta 44, Delta 66, USB Audiosport Quattro (также может использоваться с другими картами через опциональный кабель)
Цена на момент релиза: $259 (£229)
¶ Обзор
Midiman Omni I/O — это уникальный коммутационный блок, созданный как расширение для звуковых карт линейки Delta (44 и 66), а также для USB-интерфейса Audiosport Quattro. В отличие от стандартных коммутационных блоков, которые просто выносят разъемы, Omni I/O добавляет полноценные функции студийного микшера и микрофонных предусилителей.
Omni I/O представляет собой полурэковый блок, который подключается к звуковой карте вместо штатного коммутатора и предоставляет два микрофонных/инструментальных входа с предусилителями DMP2, два линейных входа, четыре стерео Aux входа, эффект-посылы, возвраты, прямые выходы, мониторные выходы и два выхода на наушники. По сути, это полноценный "фронтенд", превращающий простую многоканальную карту в гибкую студийную систему.
Ключевая особенность: Уникальная "split console" архитектура, имитирующая раздельную консоль, позволяющая осуществлять практически любые сценарии маршрутизации без перекоммутации кабелей.
Универсальность: Omni I/O может подключаться не только к картам Delta, но и к любым другим звуковым картам через опциональный кабель универсальной совместимости (Omni Universal Compatibility Cable).
¶ Ключевые особенности
¶ Входная секция
- 2 микрофонных/инструментальных входа: Комбинированные разъемы Neutrik XLR/1/4" TRS с:
- Предусилителями на базе технологии DMP2
- Фантомным питанием +48 В (глобальное)
- Аттенюаторами -20 дБ (Pad)
- Регуляторами чувствительности (Gain)
- Индикаторами Signal/Clip (зеленый/красный LED)
- Инсертами (Insert) на задней панели
- 2 линейных входа: 1/4" TRS на задней панели
- 4 стерео Aux входа: Для подключения MIDI-синтезаторов и другого оборудования (первые два могут направляться на запись)
¶ Выходная секция
- 4 прямых выхода (Direct Outs): От каналов звуковой карты (можно использовать как дополнительные эффект-посылы)
- 1 моно эффект-посыл (FX Send): Общий для всех каналов
- 1 стерео возврат эффектов (FX Return): Для подключения процессора эффектов
- 2 основных выхода (Record/Mix Out): Для записи на DAT/MD, со светодиодными индикаторами Signal/Clip
- 2 мониторных выхода (Monitor Out): С регулятором уровня на передней панели
- 2 выхода на наушники: С индивидуальными регуляторами уровня
¶ Микшерная секция
- Возможность маршрутизации Aux 1-2 на входы Delta для записи
- Эффект-посылы для каждого канала воспроизведения Delta (4 шт.)
- Стерео возврат эффектов в основную шину
¶ Технические характеристики
¶ Микрофонные предусилители (DMP2)
| Параметр | Значение |
|---|---|
| Технология | M-Audio DMP2 (критически признанная) |
| Частотный диапазон | 10 Гц - 200 кГц |
| THD | 0.0009% |
| Динамический диапазон | 130 дБ |
| Усиление (микрофон) | до 66 дБ |
| Усиление (инструмент) | до 46 дБ |
| Входной импеданс (микрофон) | Низкий (для микрофонов) |
| Входной импеданс (инструмент) | Высокий (для гитар) |
| Фантомное питание | +48 В (глобальное) |
¶ Входы
| Тип | Разъемы | Особенности |
|---|---|---|
| Mic/Inst 1-2 | Neutrik Combo XLR/TRS | С предусилителями, Pad, Gain, Inserts |
| Line Inputs 3-4 | 1/4" TRS | Без предусилителей |
| Aux Inputs 1-4 | 1/4" TRS (стерео) | 4 стереопары |
¶ Выходы
| Тип | Разъемы | Особенности |
|---|---|---|
| Direct Outs 1-4 | 1/4" TRS | Прямые выходы от каналов Delta |
| FX Send | 1/4" TS | Моно |
| FX Return | 1/4" TRS | Стерео |
| Record (Mix) Out | 1/4" TRS | Стерео, с Signal/Clip LED |
| Monitor Out | 1/4" TRS | Стерео, с регулятором уровня |
| Headphone Outs | 1/4" TRS | Два, с индивидуальными регуляторами |
¶ Разрывы (Inserts)
| Параметр | Значение |
|---|---|
| Каналы | 1-2 |
| Тип | 1/4" TRS (последовательное подключение) |
¶ Аппаратная реализация
¶ Корпус
- Размеры: 21.5 x 14 x 4 см
- Форм-фактор: Полурэковый (половина 19" ширины)
- Крепление: Отверстие для установки в универсальный рэковый лоток

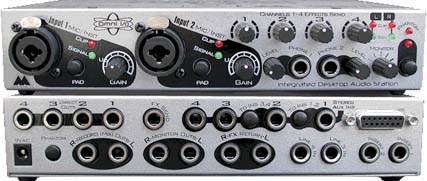

¶ Передняя панель
- Mic/Inst Inputs 1-2: Комбинированные разъемы Neutrik с регуляторами Gain, кнопками Pad, индикаторами Signal/Clip.
- Effects Send Controls: 4 регулятора (по одному на каждый канал воспроизведения Delta).
- Monitor Level: Регулятор уровня мониторных выходов.
- Headphone Level 1-2: Два регулятора для независимых выходов на наушники.
- Signal/Clip LEDs: Для Record (Mix) Out (L/R).
¶ Задняя панель
- Inserts 1-2: Разрывы для микрофонных каналов (1/4" TRS).
- Line Inputs 3-4: Линейные входы (1/4" TRS).
- Aux Inputs 1-4: 4 стерео Aux входа (1/4" TRS).
- Direct Outs 1-4: Прямые выходы от каналов Delta (1/4" TRS).
- FX Send: Моно выход на процессор эффектов (1/4" TS).
- FX Return: Стерео возврат с процессора эффектов (1/4" TRS).
- Record (Mix) Out: Стерео выход для записи (1/4" TRS).
- Monitor Out: Стерео мониторный выход (1/4" TRS).
- Phantom Power: Переключатель фантомного питания +48 В.
- Delta Connection: 15-контактный D-Sub для подключения к карте Delta.
- Power: Разъем для внешнего адаптера питания 9V AC.
¶ Режимы работы и маршрутизация
¶ Основные сценарии использования
¶ 1. Запись микрофонов/инструментов
- Подключение микрофонов или гитар к входам 1-2
- Использование предусилителей DMP2 с фантомным питанием
- Подключение внешних процессоров через инсерты
- Сигнал поступает на входы 1-2 звуковой карты Delta
¶ 2. Запись MIDI-инструментов
- Подключение синтезаторов к Aux входам 1-4
- Aux 1-2 могут быть перенаправлены на входы Delta для записи
- Aux 3-4 используются только для мониторинга
¶ 3. Микширование и эффекты
- Использование эффект-посылов (4 шт.) для отправки сигналов с каналов воспроизведения на внешний процессор
- Возврат обработанного сигнала через FX Return
- Сведение в основной Record/Mix Out
¶ 4. Мониторинг
- Два независимых выхода на наушники с индивидуальными регуляторами
- Мониторный выход с регулятором уровня
- Возможность создания разных мониторных смесей
¶ 5. Прямые выходы
- Четыре прямых выхода от каналов Delta можно использовать как:
- Дополнительные эффект-посылы
- Альтернативные выходы для микширования
- Подключение к вторичному микшеру
¶ Программное обеспечение
¶ Панель управления
Omni I/O использует программную панель управления звуковой карты Delta (Delta Control Panel), которая обеспечивает:
- Мониторный микшер для создания смесей
- Маршрутизацию сигналов
- Управление уровнями
- Сохранение пресетов
¶ Совместимость с ПО
- Работает со всеми приложениями, поддерживающими драйверы Delta
- Поддержка ASIO, DirectSound, MME, GSIF, Core Audio
¶ Преимущества предусилителей DMP2
Omni I/O использует те же микрофонные предусилители, что и отдельный продукт M-Audio DMP2:
- Чистота: 0.0009% THD
- Широкий частотный диапазон: 10 Гц - 200 кГц
- Высокий динамический диапазон: 130 дБ
- Достаточное усиление: 66 дБ для микрофонов, 46 дБ для инструментов
¶ Применение
¶ Для владельцев Delta 44/66
- Превращение многоканальной карты в полноценную студийную систему
- Добавление качественных микрофонных предусилителей
- Возможность работы с наушниками и мониторами без внешнего микшера
¶ Для пользователей USB Audiosport Quattro
- Аналогичное расширение для USB-интерфейса
- Мобильная студия с качественными предусилителями
¶ Для владельцев других звуковых карт
- Через опциональный кабель Omni Universal Compatibility Cable
- Добавление микшерских функций к любой карте с 4 входами/выходами
¶ Маркетинговые материалы
"A Unique and Powerful Songwriting/Production Tool. The Omni I/O is a record/playback 'front end' that interfaces with the Delta 44, Delta 66, and USB Audiosport Quattro digital audio interfaces. The Omni creates a system capable of adapting to many studio scenarios and providing multiple solutions, all within one desktop environment."
"More than simply adding mic preamps to an audio interface, the Omni I/O emulates a 'split console' mixer design, making possible virtually any routing scenario. The unit contains everything needed to record mics, guitars, and keyboards, as well as monitor playback, listen on headphones, add effects, and mixdown."
"The Omni/Delta system resolves some of the most common problems and inconveniences with computer-based recording. In addition to eliminating the need to reconfigure between record and playback, the Omni I/O integrates seamlessly with all of today's music production tools, streamlining the typical desktop studio."
¶ Особенности и ограничения
¶ Плюсы
- Высококачественные предусилители DMP2 (130 дБ динамический диапазон)
- Гибкая маршрутизация без перекоммутации
- Два независимых выхода на наушники
- Эффект-посылы и возвраты
- Инсерты на микрофонных каналах
- Возможность подключения к разным звуковым картам
- Компактный полурэковый корпус
¶ Минусы
- Требуется внешний адаптер питания
- Короткие кабели в комплекте (для Delta)
- Сложная маршрутизация требует изучения
- Ограниченное пространство (много функций в маленьком корпусе)

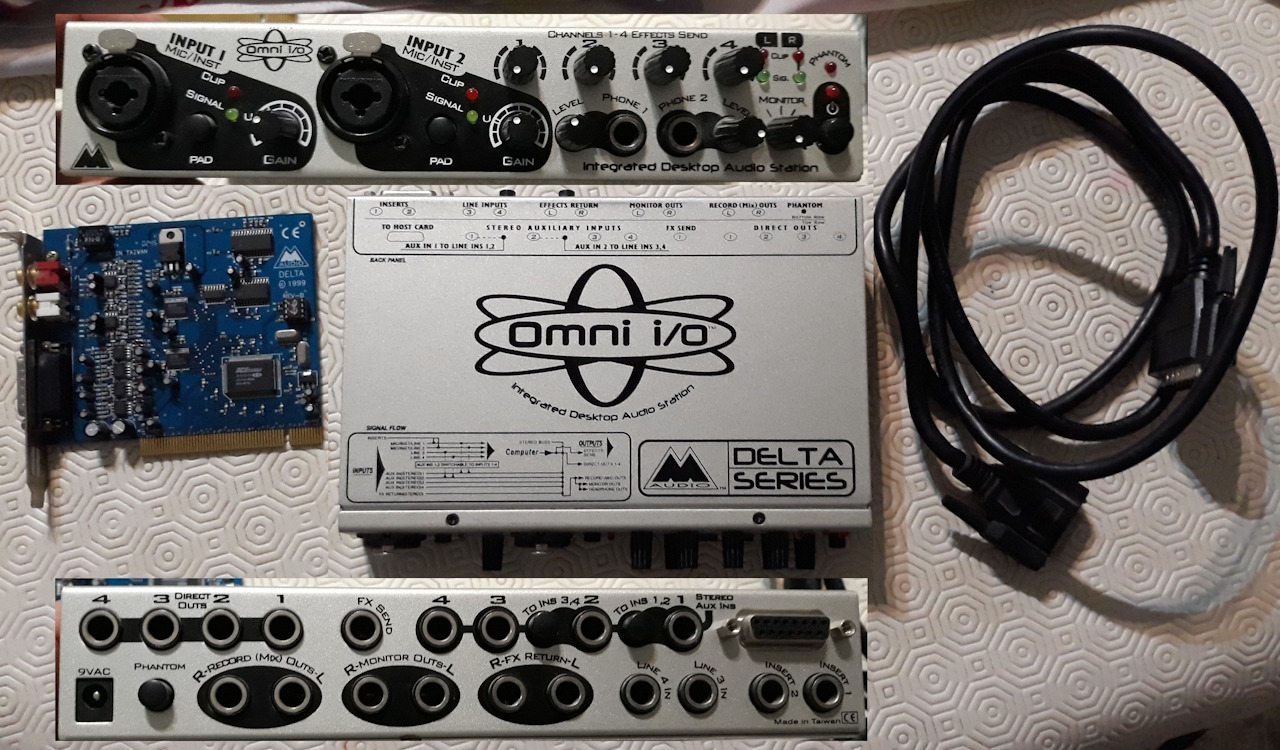

¶ Комплектация
- Блок Omni I/O
- Кабель для подключения к Delta 44/66
- Внешний адаптер питания 9V AC
- Программная панель управления (на CD)
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Микрофонные входы | 2 x XLR с предусилителями DMP2 |
| Инструментальные входы | 2 x 1/4" TS (через комбинированные разъемы) |
| Линейные входы | 2 x 1/4" TRS |
| Aux входы | 4 x стерео (1/4" TRS) |
| Инсерты | 2 x 1/4" TRS (для входов 1-2) |
| Прямые выходы | 4 x 1/4" TRS (от каналов Delta) |
| FX Send | 1 x 1/4" TS (моно) |
| FX Return | 1 x 1/4" TRS (стерео) |
| Record (Mix) Out | 1 x 1/4" TRS (стерео) |
| Monitor Out | 1 x 1/4" TRS (стерео) с регулятором |
| Headphone Outs | 2 x 1/4" TRS с индивидуальными регуляторами |
| Фантомное питание | +48 В (глобальное) |
| Предусилители | DMP2 (10 Гц - 200 кГц, 0.0009% THD, 130 дБ DR) |
| Подключение к карте | 15-контактный D-Sub |
| Питание | Внешний адаптер 9V AC |
| Размеры | 21.5 x 14 x 4 см |
