Производитель: Prism Sound
Тип устройства: Высококлассный FireWire аудиоинтерфейс
Год выпуска: 2008
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц
Интерфейс: FireWire 400 (IEEE 1394a)
Цена на момент релиза: 171 865 руб. (~£3000)
¶ Обзор
Prism Sound Orpheus — это высококлассный FireWire аудиоинтерфейс от британского производителя, известного своими премиальными конвертерами (ADA-8XR и др.). Впервые компания предложила своё легендарное качество в формате, доступном для проектных студий, не идя на компромиссы в звучании.

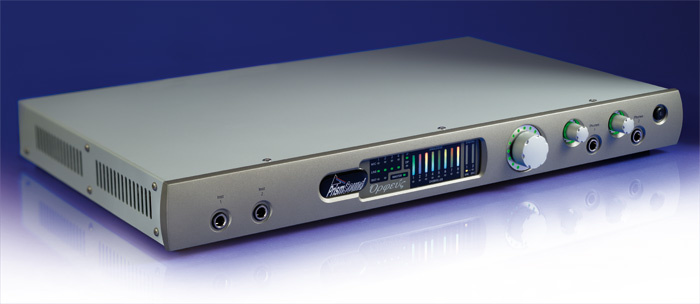

Orpheus предлагает 18 входов и 20 выходов одновременно, включая 8 аналоговых входов (4 с микрофонными предусилителями и технологией Overkiller), 8 аналоговых выходов, цифровые интерфейсы S/PDIF, AES3 и ADAT, а также возможность каскадирования до четырёх устройств. Все это заключено в элегантном однорэковом корпусе с минималистичным, но функциональным дизайном.
Ключевая особенность: Легендарное качество преобразования Prism Sound (до 116 дБ динамического диапазона) и технология Overkiller — интеллектуальный лимитер на каждом аналоговом входе для защиты от перегрузок.
Наследие: Orpheus использует те же технологии, что и флагманские конвертеры Prism Sound ADA-8XR, обеспечивая "студийное качество" в компактном формате.
¶ Ключевые особенности
¶ Аналоговые входы (8 каналов)
- Входы 1-4: Комбинированные разъёмы XLR/1/4" TRS с микрофонными предусилителями.
- Программное управление чувствительностью (1-65 дБ, шаг 1 дБ)
- Фантомное питание +48 В (внутренним джампером переключается на 15 В)
- ВЧ-фильтр (80 Гц)
- Переключаемая полярность
- Переключение в режим MS (Mid-Side) для пар каналов
- Возможность включения RIAA-коррекции для подключения вертушек (входы 1-2)
- Входы 1-2 (дополнительно): Инструментальные входы (1/4" TS) на передней панели, импеданс 1 МОм.
- Входы 5-8: Линейные входы (1/4" TRS).
- Технология Overkiller: На всех аналоговых входах — быстродействующий прогрессивный лимитер для защиты от перегрузок.
¶ Аналоговые выходы
- 8 линейных выходов: 1/4" TRS (симметричные/несимметричные), программно переключаемый уровень +4 dBu / -10 dBV.
- 2 выхода на наушники: 1/4" TRS на передней панели с независимыми регуляторами уровня.

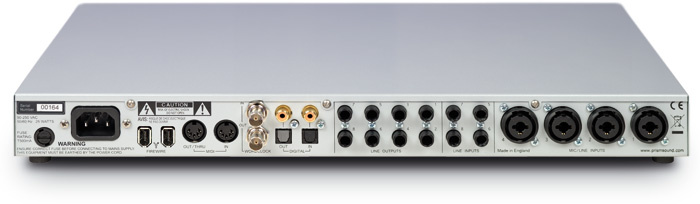

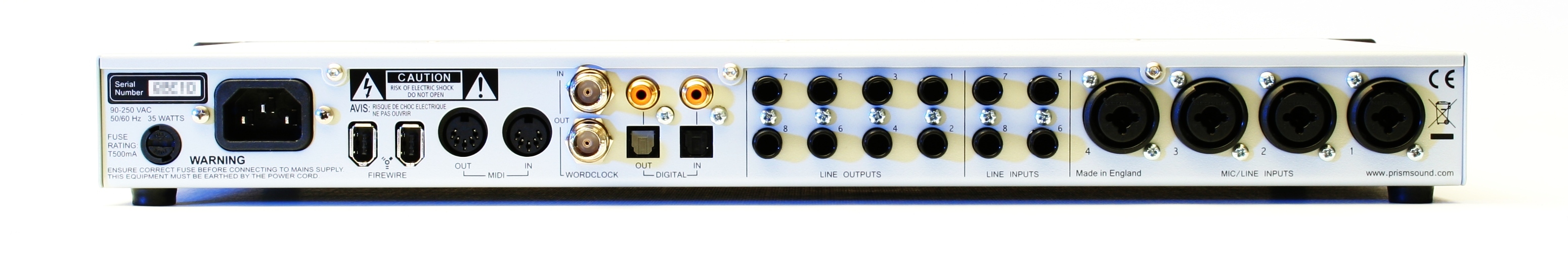

¶ Цифровые интерфейсы
- Электрический: RCA (переключается между S/PDIF и AES3).
- Оптический: TOSLINK (переключается между S/PDIF и ADAT, включая S/MUX).
- Преобразователи частоты дискретизации (SRC): На входах и выходах (на выходах с нойс-шейпингом SNS).
- Word Clock: Вход и выход (BNC).
¶ MIDI
- Вход / Выход/Thru: 5-pin DIN.
¶ FireWire
- 2 порта: Для последовательного подключения до 4 устройств Orpheus.
¶ Встроенный цифровой микшер
- Программное управление.
- Создание мониторных миксов с нулевой задержкой.
- Поддержка surround-мониторинга до 7.1.
- Возможность назначения регулятора на передней панели.

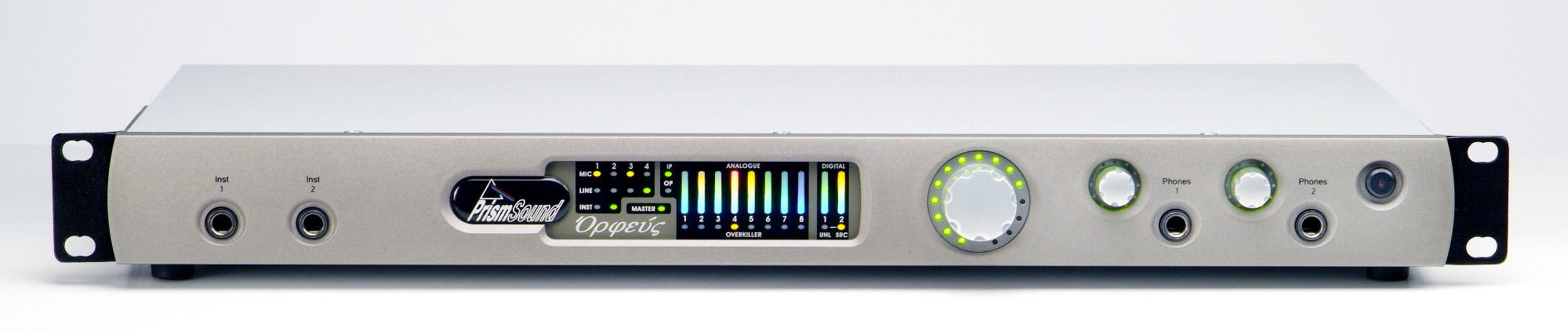

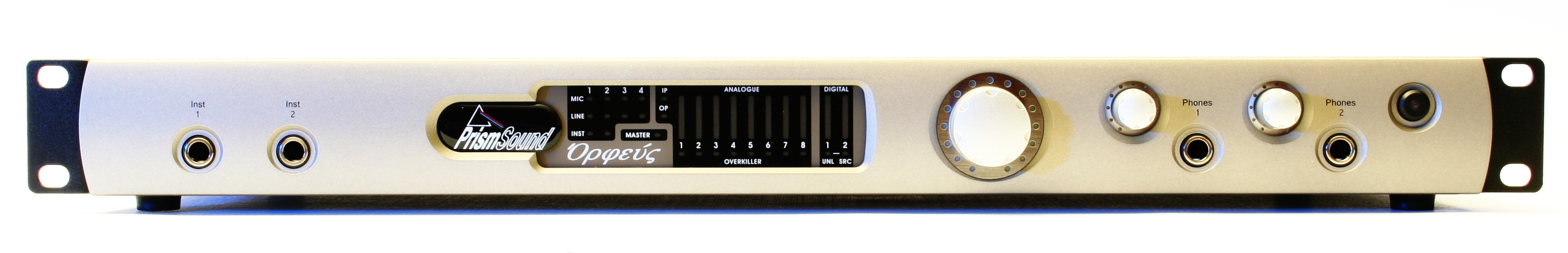

¶ Индикация и управление
- 10 светодиодных индикаторов уровня: Переключаются между входом и выходом.
- 8 светодиодов Overkiller: Показывают срабатывание лимитеров.
- Назначаемый регулятор выходного уровня: С кольцом индикаторов и возможностью нажатия.
¶ Автономный режим
- Настройки сохраняются при выключении питания — устройство может работать как независимый предусилитель и конвертер.
¶ Технические характеристики
¶ Аналоговые линейные входы
| Параметр | Значение |
|---|---|
| Конфигурация | Электронно-балансная, полностью балансный тракт |
| Чувствительность | +4 dBu (0 dBFS = +18 dBu) / -10 dBV (0 dBFS = +6 dBu) |
| Входной импеданс | 14.5 кОм |
| THD | -117 dB (0.00014%, -0.1 dBFS) |
| THD+N | -111 dB (0.00028%, -0.1 dBFS) |
| Динамический диапазон | 116 dB (-60 dBFS) |
| CMRR | >70 dB (20 Гц - 20 кГц) |
| Перекрестные помехи | 1 кГц: < -140 dB; 20 Гц - 20 кГц: < -120 dB |
¶ Микрофонные предусилители (входы 1-4)
| Параметр | Значение |
|---|---|
| Конфигурация | Электронно-балансная, полностью балансный тракт |
| Усиление | 10 - 65 дБ (шаг 1 дБ) |
| Входной импеданс | 5.5 кОм |
| THD (+10 dB gain) | -116 dB (0.00016%, -0.1 dBFS) |
| THD+N (+10 dB gain) | -108 dB (0.00040%, -0.1 dBFS) |
| EIN (+40 dB gain) | -130.9 dBu (0 Ом); -127.6 dBu (150 Ом) |
| EIN (+60 dB gain) | -131.4 dBu (0 Ом); -127.8 dBu (150 Ом) |
| CMRR | 50/60 Гц: >110 dB; 1 кГц: >100 dB; 20 кГц: >90 dB |
¶ Инструментальные входы (входы 1-2)
| Параметр | Значение |
|---|---|
| Конфигурация | Несимметричный, высокоомный буфер |
| Усиление | 10 - 65 дБ (шаг 1 дБ) + 18 дБ Pad |
| Входной импеданс | 1 МОм |
¶ Аналоговые линейные выходы
| Параметр | Значение |
|---|---|
| Конфигурация | Электронно-балансная, полностью балансный тракт |
| Выходной уровень | +4 dBu (0 dBFS = +18 dBu) / -10 dBV (0 dBFS = +6 dBu) |
| Выходной импеданс | 100 Ом (баланс), 50 Ом (небаланс) |
| THD | -107 dB (0.00045%, -1 dBFS) |
| THD+N | -106 dB (0.00050%, -0.1 dBFS) |
| Динамический диапазон | 115 dB (-60 dBFS) |
| Перекрестные помехи | 1 кГц: < -135 dB; 20 Гц - 20 кГц: < -120 dB |
¶ Цифровые интерфейсы
| Параметр | S/PDIF / AES3 | ADAT |
|---|---|---|
| Разъемы | RCA (электрический), TOSLINK (оптический) | TOSLINK |
| Каналы | 2 | 8 (44.1/48 кГц) / 4 (88.2/96 кГц, S/MUX) |
| Частоты | до 192 кГц | до 48 кГц |
| SRC | Да (на входе и выходе) | — |
| Нойс-шейпинг SNS | На выходе | — |
¶ Синхронизация
| Параметр | Значение |
|---|---|
| Источники | Local, Word Clock, S/PDIF, ADAT, FireWire bus master |
| Точность локального генератора | ±20 ppm |
| Подавление джиттера | >60 dB/decade above 100 Hz |
¶ Задержка внутреннего микшера (аналог in → аналог out)
| Частота | Задержка |
|---|---|
| 44.1 кГц | 0.56 мс |
| 48 кГц | 0.52 мс |
| 88.2 кГц | 0.2 мс |
| 96 кГц | 0.18 мс |
| 176.4 кГц | 0.09 мс |
| 192 кГц | 0.08 мс |
¶ Системные требования
¶ Windows
- ОС: XP, Vista (32/64 бит), Windows 7
- Драйверы: ASIO, WDM
¶ Macintosh
- ОС: OS X 10.4 или выше (Intel, PowerPC)
- Драйверы: Core Audio (встроенные)
¶ Поддержка нескольких устройств
- До 4 устройств Orpheus могут быть соединены последовательно через FireWire.

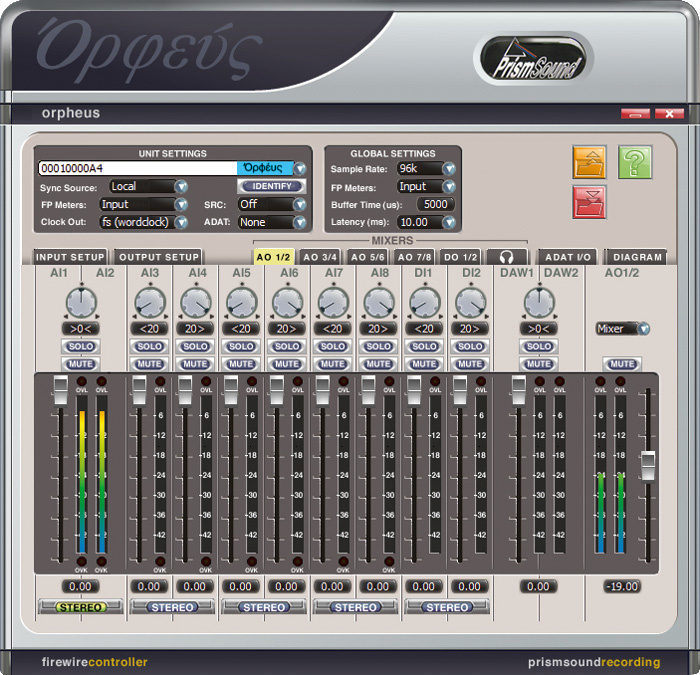

¶ Программное обеспечение (Control Panel)
Панель управления Orpheus предоставляет доступ ко всем функциям:
- Управление чувствительностью микрофонных входов
- Настройка фантомного питания, фильтров, полярности, MS-матрицы
- Конфигурация цифровых интерфейсов (S/PDIF/AES3/ADAT)
- Управление встроенным цифровым микшером (создание мониторных миксов, surround до 7.1)
- Назначение функций на передний регулятор
- Сохранение и загрузка пресетов
Примечание: В ранних версиях ПО отмечались некоторые недочеты (фиксированный размер окна, неотображение изменений уровня на фейдерах при использовании энкодера), но стабильность работы была на высоте.
¶ Комплектация
- Аудиоинтерфейс Orpheus
- Резиновые ножки для настольной установки
- Рэковые крепления (с шестигранным ключом)
- 2 кабеля FireWire: 4-pin — 6-pin и 6-pin — 6-pin
- 2 переходника XLR↔RCA (для работы с AES3 через RCA)
- Кабель питания IEC
- CD с драйверами и ПО
- Печатное руководство пользователя
¶ Маркетинговые материалы
"Prism Sound's Orpheus interface brings the company's high‑end digital conversion technology within reach of the project studio owner for the first time."
"From the first moment you run audio through the Orpheus, its class and quality really shines through — it honestly is that obvious that this has come from a high‑end stable with properly engineered analogue circuitry and superb converters. Stereo imaging is rock‑solid and effortless, with massive depth and clarity. There is no trace of coloration, and the bandwidth extends smoothly at both ends."
"The microphone preamps are also very clean and very quiet, with an impressive degree of transparency and that larger‑than‑life quality at the bottom end that separates the really good designs from the OK designs."
¶ Цитаты из обзора (Sound On Sound)
"The Orpheus may well appear expensive, but it isn't when you consider what you are getting for your money: eight channels of truly high‑end A–D and D–A, four superb mic preamps with DI inputs and RIAA facilities, stereo and ADAT digital I/O (with sample‑rate conversion and word length facilities for the stereo interface), a very competent multi‑channel Firewire interface, MIDI In and Out, and very flexible monitoring facilities."
"There is no doubt in my mind that the Orpheus delivers seriously impressive results, and although I haven't used every interface that's out there, I can honestly say I've never heard a better system in such a compact form and at this price level. The unit is very easy to use and set up, it works well, and it was 100 percent stable and reliable for me."
"Clearly, though, the Orpheus is destined to become a classic and widely used system interface."
¶ Преимущества и недостатки
¶ Плюсы
- Легендарное качество преобразования Prism Sound (до 116 дБ DR)
- Высококачественные микрофонные предусилители с 1-дБ шагом
- Технология Overkiller на каждом входе
- Гибкие цифровые интерфейсы (S/PDIF, AES3, ADAT) с SRC и нойс-шейпингом
- Встроенный микшер с поддержкой surround до 7.1
- Каскадирование до 4 устройств
- Автономный режим
- Элегантный дизайн и продуманная эргономика
¶ Минусы
- Высокая цена
- Программное обеспечение Control Panel требует доработки (на момент обзора)
- Отсутствие аппаратных регуляторов чувствительности (всё через софт)
- Фантомное питание +48 В (внутренним джампером можно переключить на 15 В)
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | FireWire аудиоинтерфейс |
| Микрофонные/линейные входы | 4 x Combo XLR/TRS (с предусилителями, Overkiller, фильтром, MS) |
| Инструментальные входы | 2 x 1/4" TS (Hi-Z, 1 МОм) |
| Линейные входы | 4 x 1/4" TRS |
| Аналоговые выходы | 8 x 1/4" TRS |
| Выходы на наушники | 2 x 1/4" TRS с независимыми регуляторами |
| Цифровые интерфейсы | S/PDIF (RCA), AES3 (RCA через адаптер), ADAT (TOSLINK) |
| Word Clock | Вход, выход (BNC) |
| MIDI | Вход, выход/сквозной |
| FireWire | 2 порта (до 4 устройств) |
| Динамический диапазон (вход) | 116 дБ |
| Динамический диапазон (выход) | 115 дБ |
| Разрядность | 24 бит |
| Частоты | 44.1 - 192 кГц |
| Габариты (с рэк-ушами) | 483 x 300 x 44 мм |
| Вес | 3.75 кг |
