Производитель: Roland Corporation
Тип устройства: 8-битная ISA-звуковая карта (синтезатор + MIDI-интерфейс)
Годы выпуска: 1989–1992
Совместимость: IBM PC и совместимые
Интерфейс: ISA 8-бит (полноразмерная карта)
Цена на момент релиза: $425 (~$1100 в ценах 2025 года)
¶ Обзор

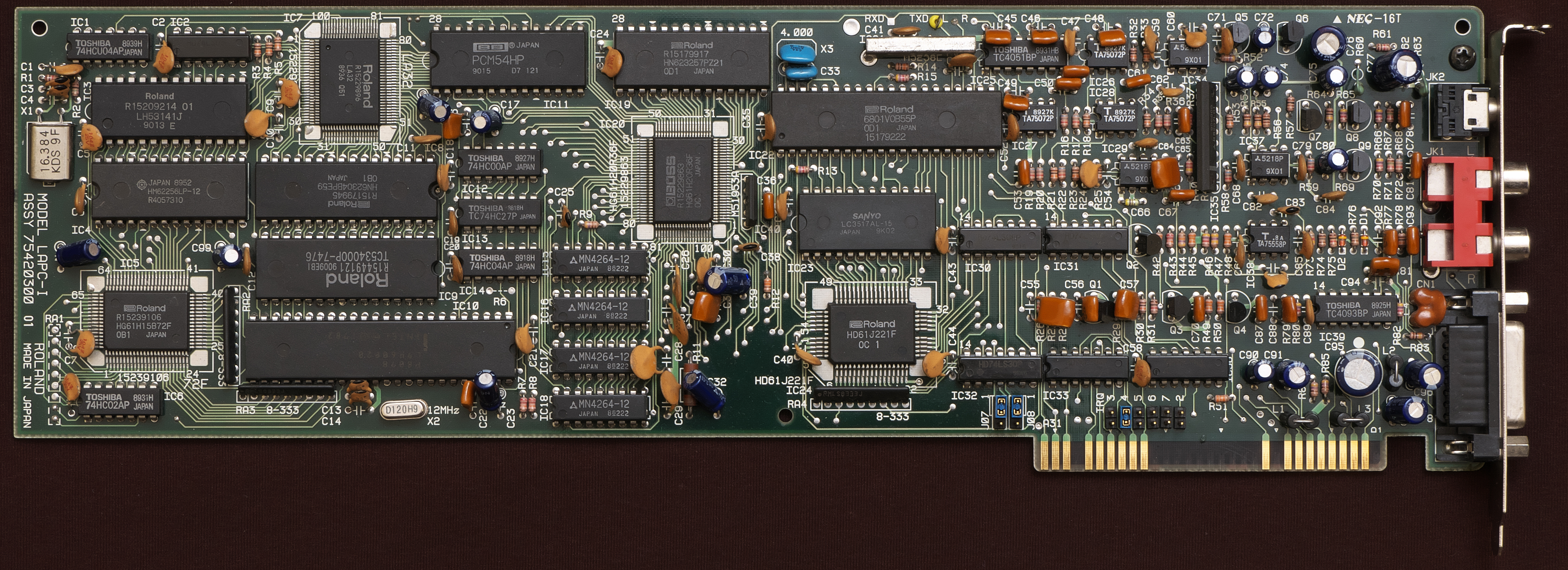

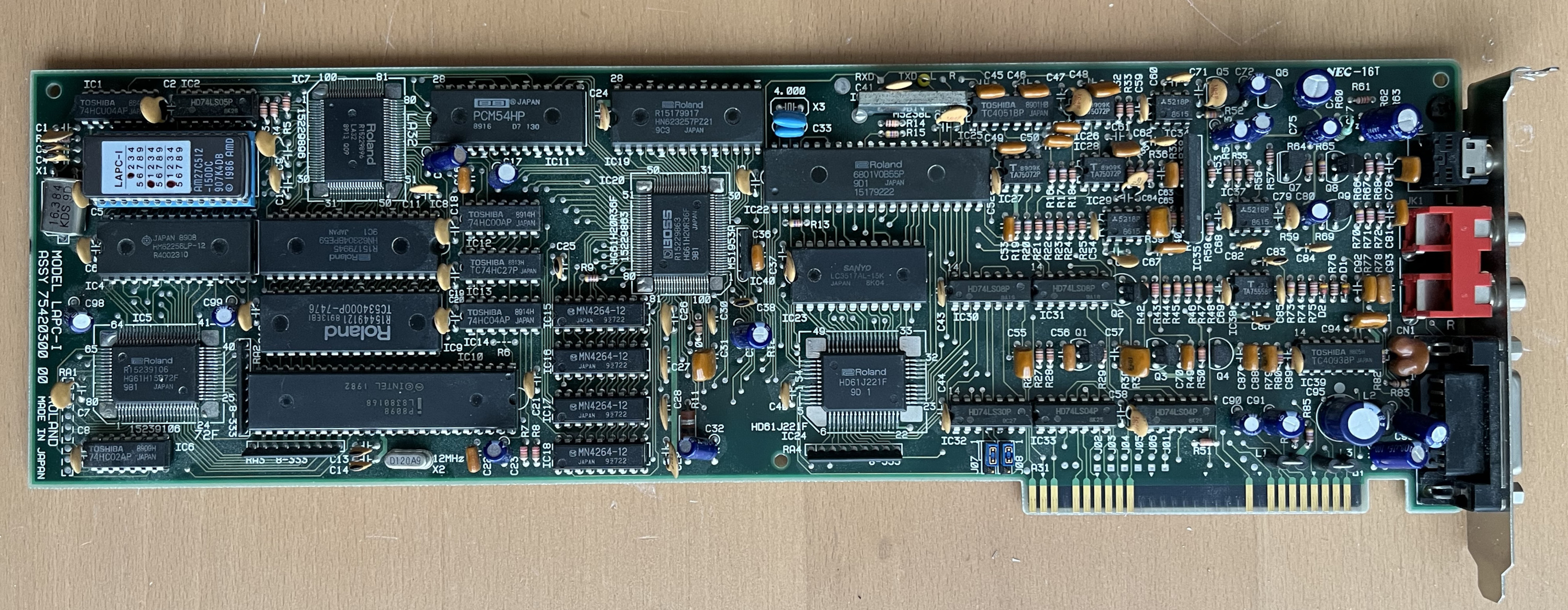

Roland LAPC-I — это легендарная звуковая карта для IBM PC-совместимых компьютеров, выпущенная компанией Roland Corporation в 1989 году. Она объединяет в себе два ключевых компонента студии того времени: синтезатор CM-32L (совместимый с MT-32) и MIDI-интерфейс MPU-401 на одной полноразмерной 8-битной ISA-карте.
LAPC-I стала результатом сотрудничества Roland с игровым издателем Sierra On-Line, который стремился принести высококачественный синтезированный звук в компьютерные игры. Благодаря этой карте, игры Sierra (King's Quest, Space Quest, Leisure Suit Larry и др.) получили богатое, оркестровое звучание, недоступное на PC-спикере или ранних картах AdLib.
Ключевая особенность: Интеграция полноценного синтезатора MT-32 (32 голоса, 9 частей) и MIDI-интерфейса MPU-401 на одной карте, обеспечивающая бескомпромиссное качество звука для своего времени.
Историческое значение: LAPC-I стала "золотым стандартом" звука для PC-игр конца 80-х — начала 90-х, особенно для приключенческих игр Sierra, и до сих пор ценится коллекционерами ретро-техники.
¶ Ключевые особенности
¶ Аппаратное обеспечение
- Тип: Полноразмерная 8-битная ISA-карта.
- Длина: 337 мм (требует достаточно места в корпусе).
- Питание: Требует наличие шины -5V в блоке питания (отсутствует в современных ATX-блоках).
- Основные компоненты:
- Синтезатор Roland CM-32L (MT-32-совместимый)
- MIDI-интерфейс MPU-401 (UART)
- Микроконтроллер Intel 8098
¶ Синтезатор (CM-32L / MT-32)
- Тип синтеза: LA (Linear Arithmetic) — комбинация PCM-сэмплов и субтрактивного синтеза.
- Полифония: 32 голоса.
- Мультитембральность: 9 частей (8 мелодических + 1 ритмическая).
- Каналы: MIDI каналы 2-10 (канал 1 оставлен для сквозного прохода).
- Звуковая библиотека:
- 128 инструментальных тонов
- 30 ритмических инструментов
- 33 звуковых эффекта
- Чувствительность: Velocity и Aftertouch.
- Частота дискретизации ЦАП: 32 кГц.
¶ MIDI-интерфейс (MPU-401)
- Совместимость: Полная эмуляция MPU-401 (интеллектуальный режим).
- Внутренний MIDI: Напрямую соединён с синтезатором CM-32L.
- Внешний MIDI: Подключение других MIDI-устройств через опциональный модуль MCB-1 (преобразует DB-15 в стандартные DIN-5).
¶ Разъёмы на карте
- 1 x 3.5 мм аудиовыход (TRS, стерео).
- 1 x Game/MIDI порт (DA-15/DB-15).
- 2 x RCA (стерео аудиовыход).
¶ Программное обеспечение
- Карта поставлялась без какого-либо ПО. Всё управление осуществлялось через MIDI-команды от программ и игр.
¶ Название: LAPC-I, а не LAPC-1

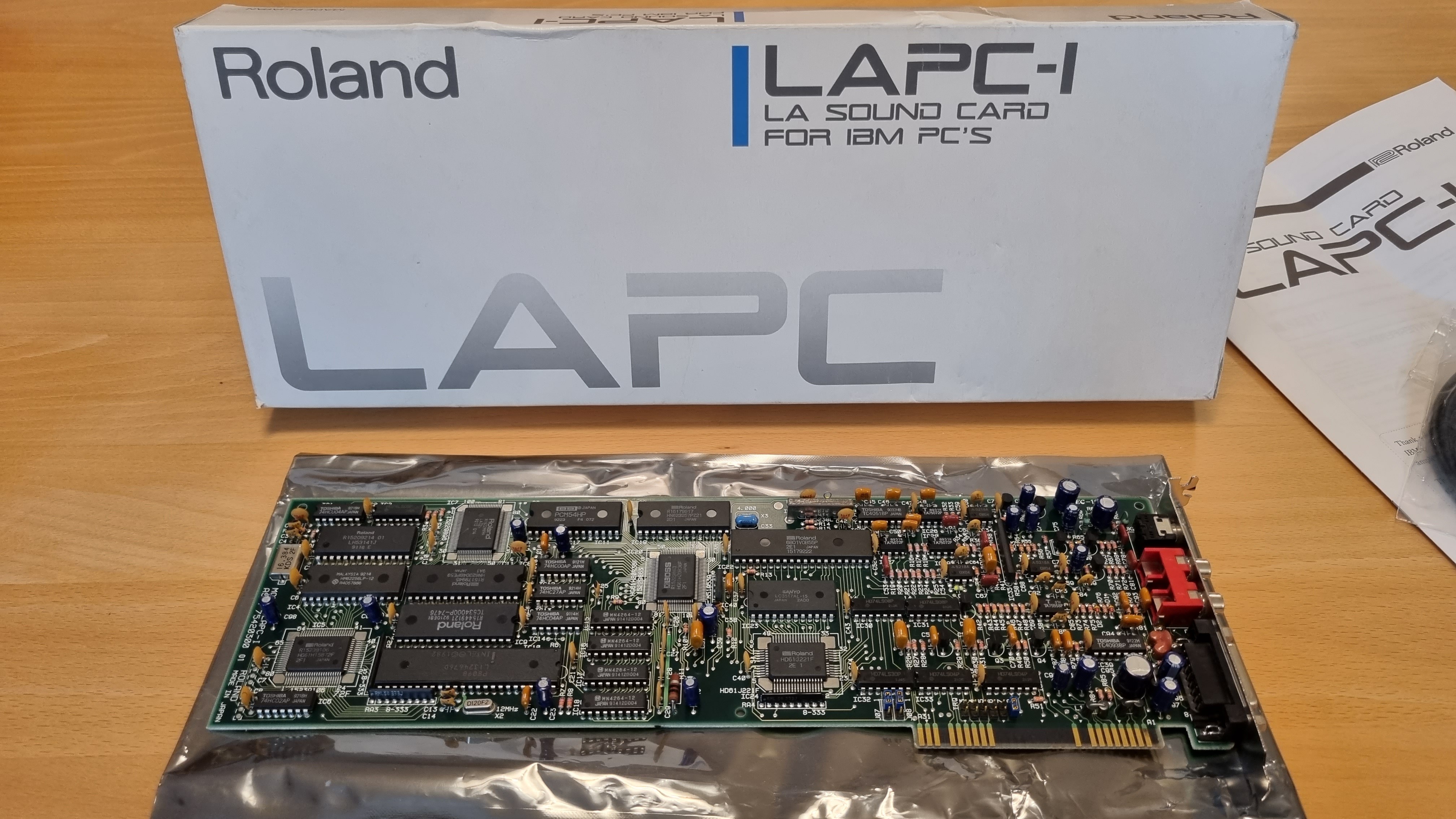

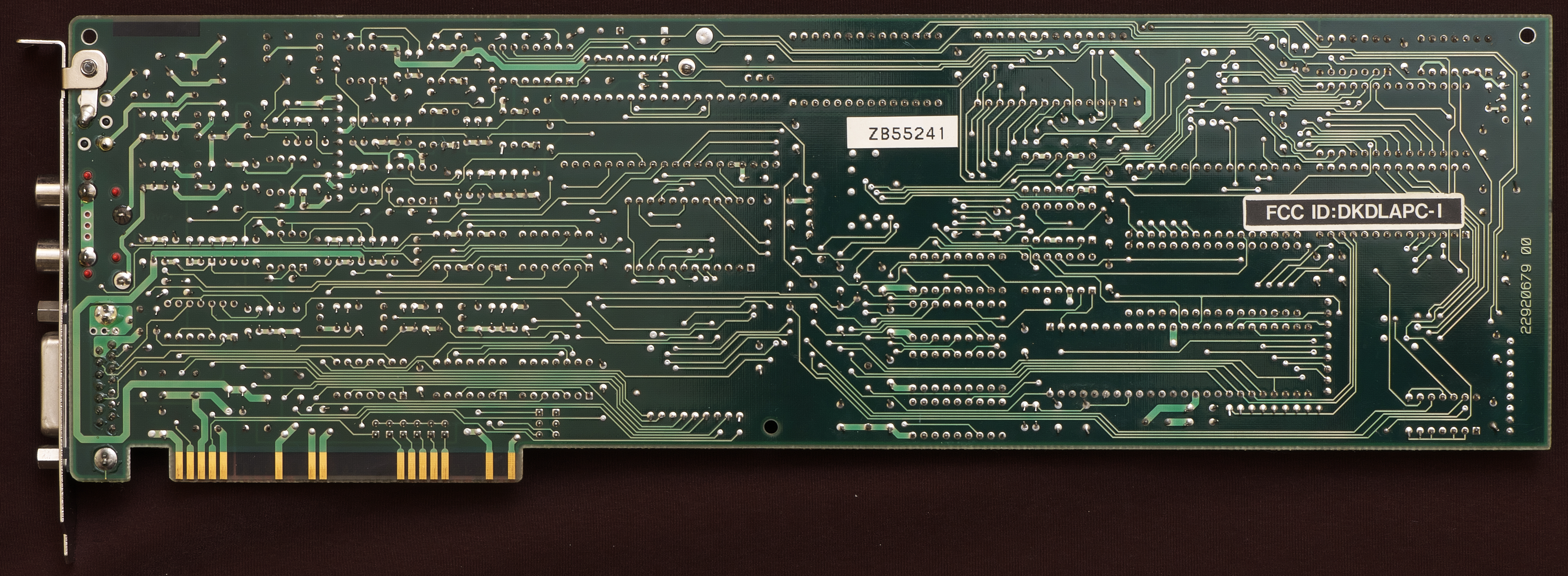

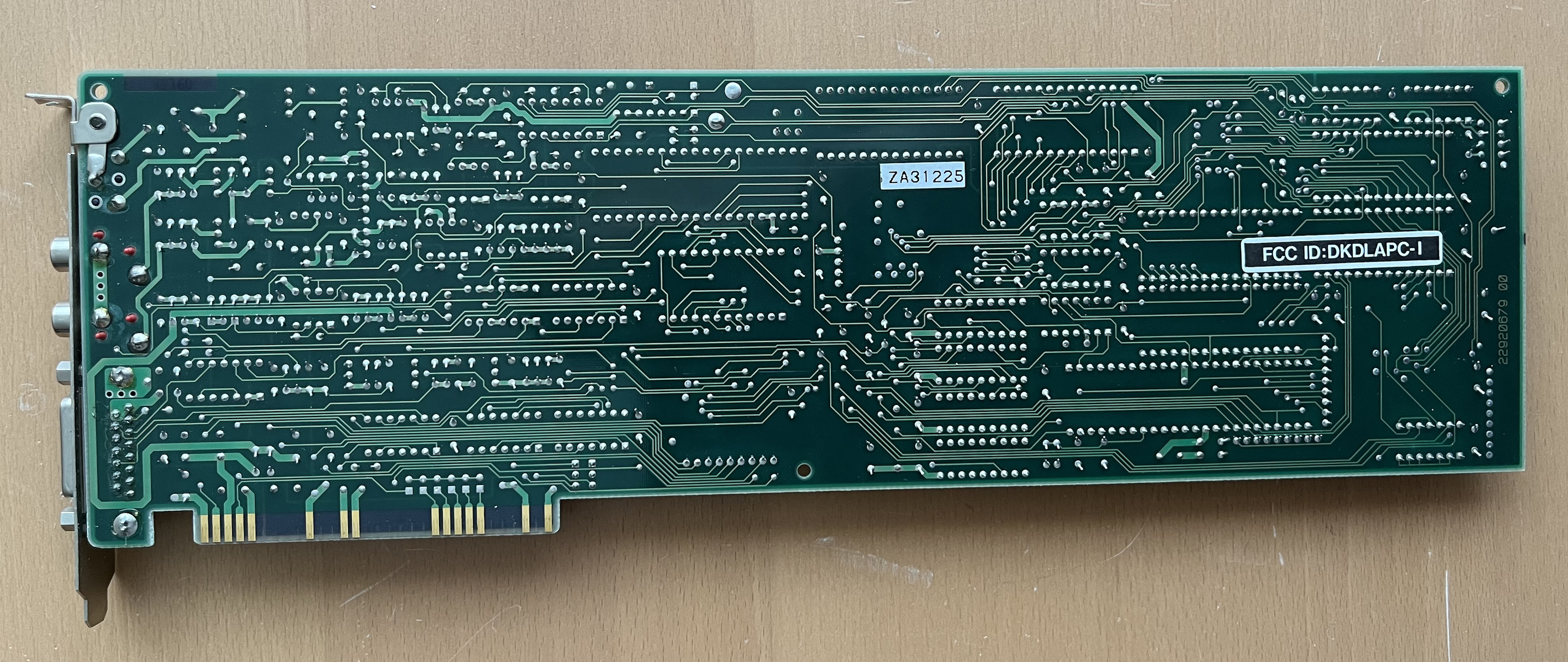

В названии карты используется заглавная буква I, а не цифра 1. Это подтверждается фотографиями печатной платы, коробки и руководства пользователя. Буква "I" предположительно означает "IBM", указывая на совместимость с IBM PC (в отличие от японской версии LAPC-N для NEC PC-98).
¶ Системные требования и установка
¶ Минимальные требования
- Компьютер: IBM PC или совместимый.
- Слот: 8-бит ISA (полноразмерный).
- Блок питания: Обязательно наличие шины -5V.
¶ Установка
- Выключить компьютер и отключить питание.
- Установить перемычки (джамперы) для выбора базового адреса ввода/вывода (по умолчанию 330h).
- Вставить карту в свободный 8-бит ISA-слот.
- Закрепить карту винтом.
- Включить компьютер. Драйверы не требуются.
¶ Проблемы совместимости с питанием
LAPC-I — одна из немногих ISA-карт, требующих наличия шины -5V. В блоках питания ATX, выпущенных после середины 1990-х годов, эта линия часто отсутствует, что приводит к полной неработоспособности карты. Для использования LAPC-I в современных условиях необходимо найти старый блок питания с -5V или использовать специальные адаптеры.
¶ Поддержка в играх
LAPC-I была особенно популярна благодаря играм Sierra On-Line, разработанным для движка SCI (Sierra Creative Interpreter). При выборе опции "Roland MT-32" или "LAPC-I" в настройках игры, звук направлялся на карту, которая воспроизводила его с непревзойдённым для того времени качеством.
¶ Игры с поддержкой MT-32 / LAPC-I
- King's Quest IV, V, VI
- Space Quest III, IV
- Leisure Suit Larry II, III, V
- Police Quest II, III
- Quest for Glory I, II
- Colonel's Bequest
- Conquests of Camelot
- Heart of China
- The Dagger of Amon Ra
Поддержка также была в играх других разработчиков (LucasArts, Origin и др.).
¶ Варианты и аксессуары
¶ LAPC-N
Версия для японского рынка, предназначенная для компьютеров NEC PC-98 с шиной C-Bus. Для внешнего MIDI требовался модуль MCB-2.

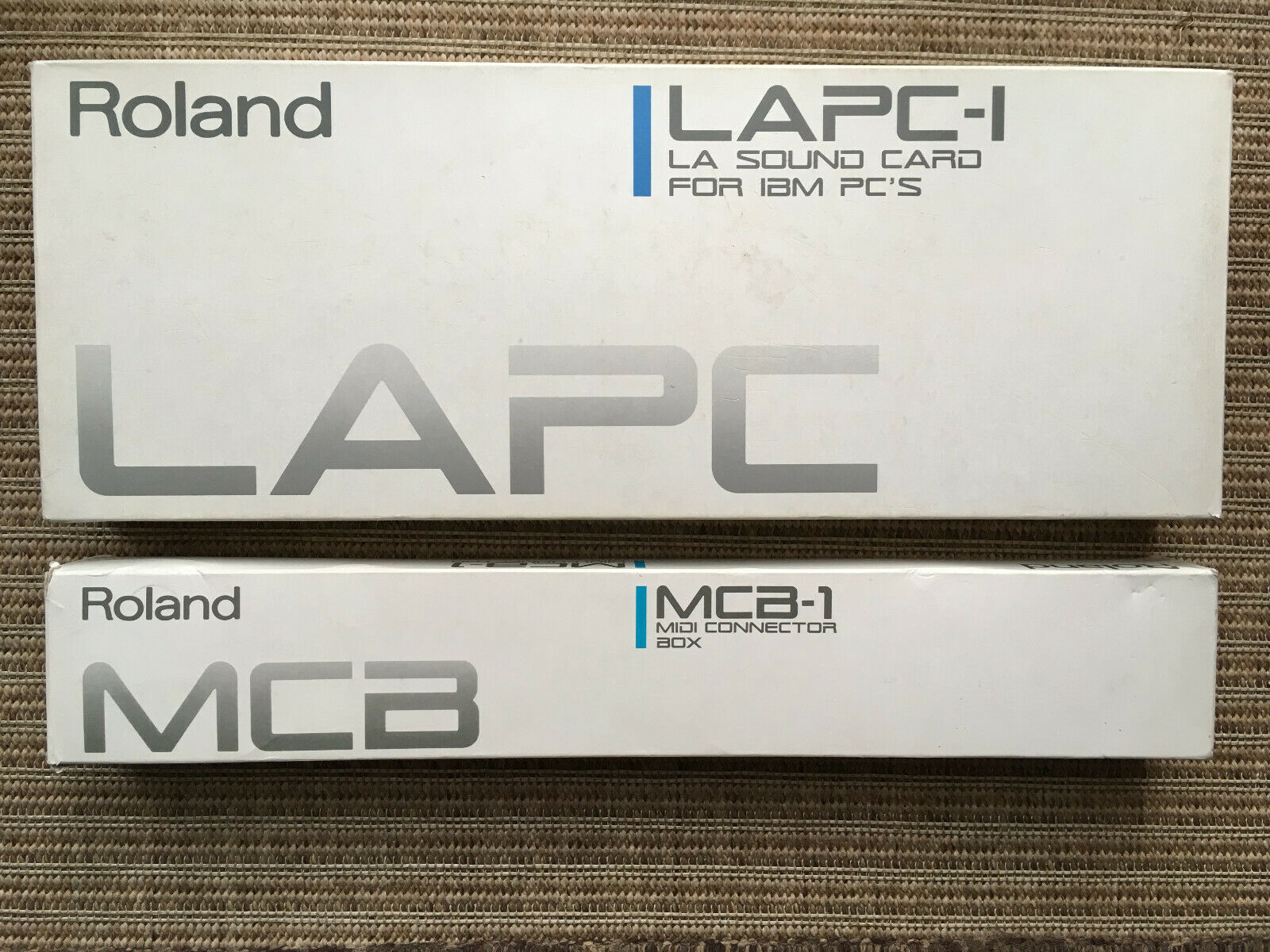

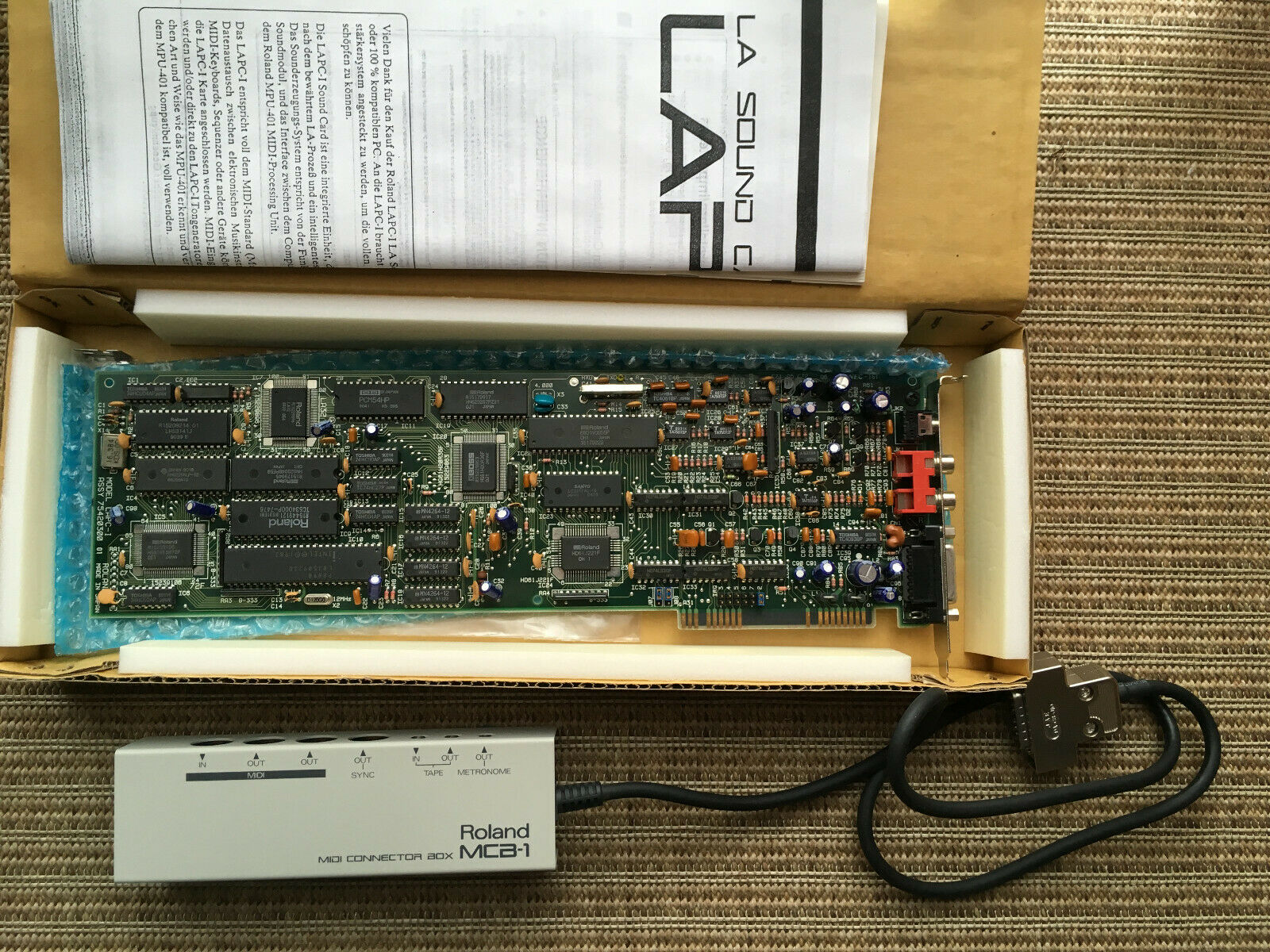

¶ MCB-1 (MIDI Breakout Box)
Опциональный модуль, подключаемый к порту DB-15 на карте, который выводит стандартные 5-контактные разъёмы MIDI In, Out и Thru для подключения внешних синтезаторов, клавиатур и другого MIDI-оборудования.
¶ Маркетинговые материалы
"Sierra On-Line was instrumental in working with Roland Corporation in introducing high-end sound modules and sound cards in the mainstream computer game market in the late 1980s through early 1990s."
"The card came with no software or accessories, although no specific software was necessary, since the MT-32 appeared as a MIDI peripheral connected to the MPU-401 on MIDI channels 2 through 10."
¶ Цитаты из обзоров и истории
"The Roland LAPC-I is a sound card for IBM PC compatible computers produced by Roland Corporation. It essentially consists of a MT-32-compatible Roland CM-32L and a MPU-401 unit, integrated onto a single full-length 8-bit ISA card."
"The card was and is often mistakenly called LAPC-1, but photos of the card's PCB and retail box show a capital letter I rather than a figure 1. The 'I' presumably stands for 'IBM PC', and the 'N' for NEC."
"The LAPC-I is one of few ISA cards that require a power supply with a -5V rail."
"In modern use, the LAPC-I has become highly sought after in retro computing circles due to its scarcity and historical significance, with functional units commanding premium prices on secondary markets, often exceeding $700."
¶ Преимущества и недостатки (для ретро-энтузиастов)
¶ Плюсы
- Аутентичное звучание MT-32 (не эмуляция, а реальное "железо")
- Интегрированный MIDI-интерфейс MPU-401 (не требует отдельных карт)
- "Plug and Play" для своей эпохи — не требует драйверов
- Высокая коллекционная ценность
- Бескомпромиссное качество звука для игр конца 80-х
¶ Минусы
- Требует питания -5V (проблемы с современными БП)
- Полноразмерная карта (может не поместиться в компактные корпуса)
- Высокая цена на вторичном рынке ($500-$1400)
- Капризные электролитические конденсаторы, склонные к старению и изгибу
- Нет драйверов для современных ОС (только для реального DOS)
¶ Эмуляция
Для тех, кто не имеет доступа к оригинальному железу, существует проект MUNT — свободная эмуляция синтезаторов Roland MT-32, CM-32L и LAPC-I. MUNT интегрируется в DOSBox и позволяет современным компьютерам воспроизводить звук игр, как на реальном LAPC-I.
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | 8-бит ISA звуковая карта (синтезатор + MIDI) |
| Синтезатор | Roland CM-32L (совместим с MT-32) |
| MIDI-интерфейс | Roland MPU-401 (UART) |
| Полифония | 32 голоса |
| Мультитембральность | 9 частей |
| MIDI каналы | 2-10 (внутренние) |
| Аудиовыходы | 3.5 мм TRS, 2 x RCA |
| MIDI выход | DB-15 (через MCB-1 → 5-pin DIN) |
| Питание | ISA слот (требуется -5V) |
| Размеры | 337 x 98 мм |
| Год выпуска | 1989 |
| Цена (1989) | $425 |
