Производитель: SEK'D
Тип устройства: Многоканальная PCI-звуковая карта с 8 аналоговыми входами/выходами
Год выпуска: 18 февраля 1998
Разрядность: 16 бит (аналог) / 16-24 бит (цифра)
Макс. частота дискретизации: 48 кГц (предположительно)
Интерфейс: PCI
Цена на момент релиза: $999
¶ Обзор

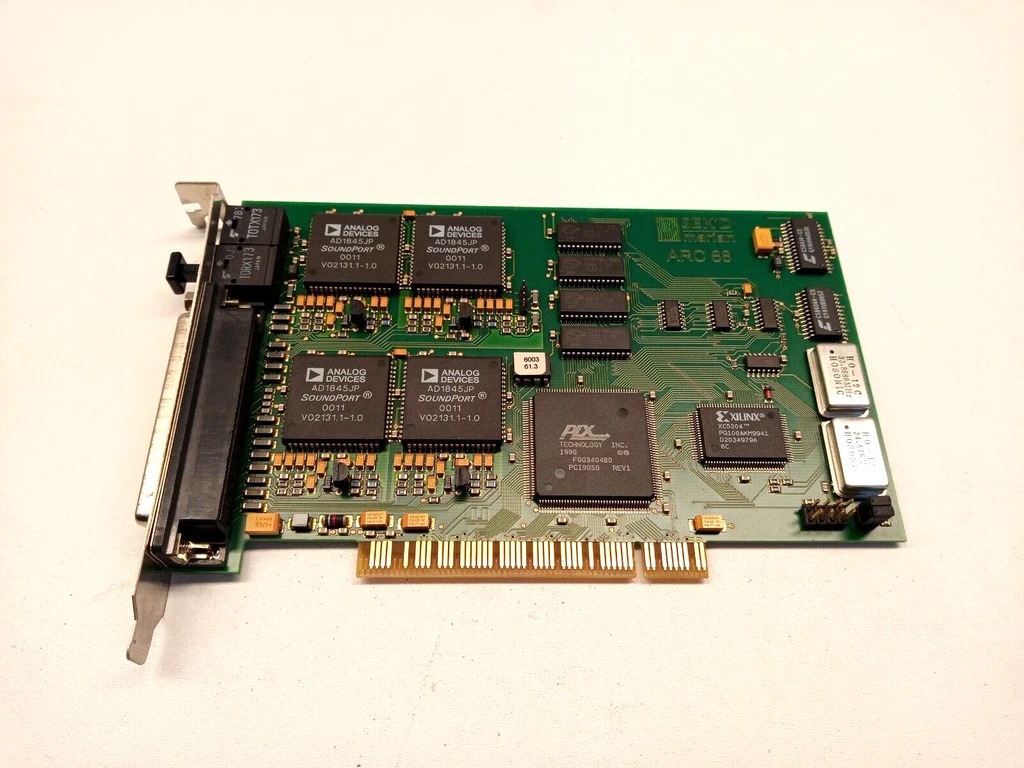

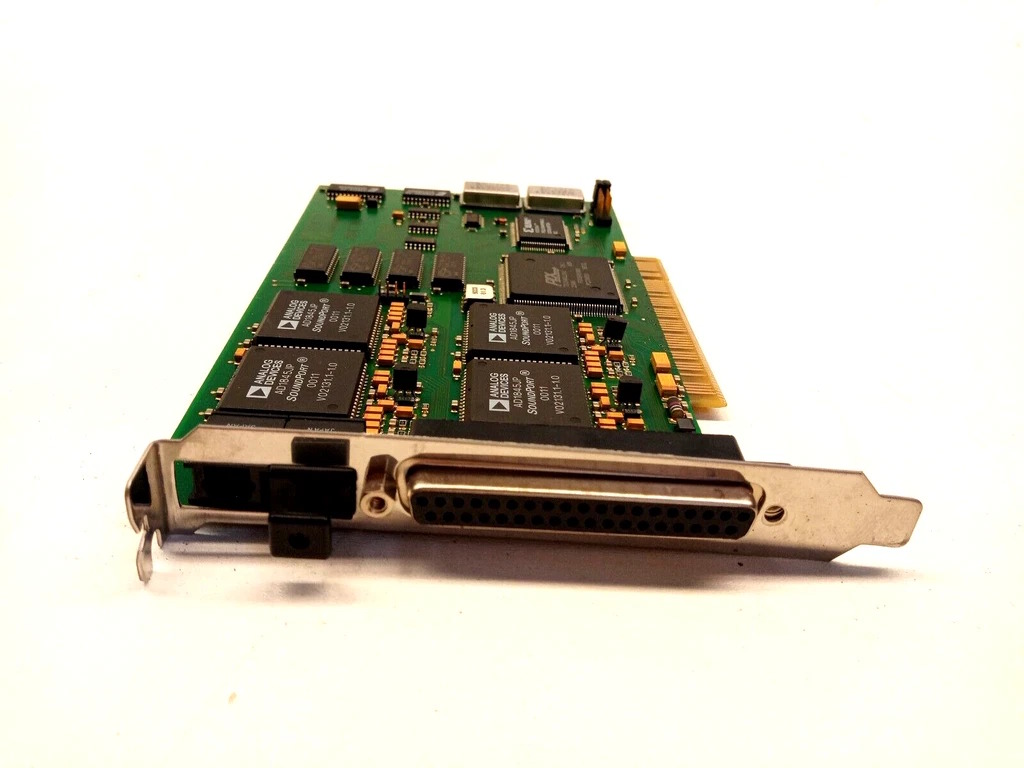

SEK'D Analog ARC 88 — одна из ранних многоканальных PCI-звуковых карт, предлагавшая 8 аналоговых входов и 8 выходов для многодорожечной записи. Карта создана в то время, когда многоканальные решения были редкостью и стоили очень дорого.

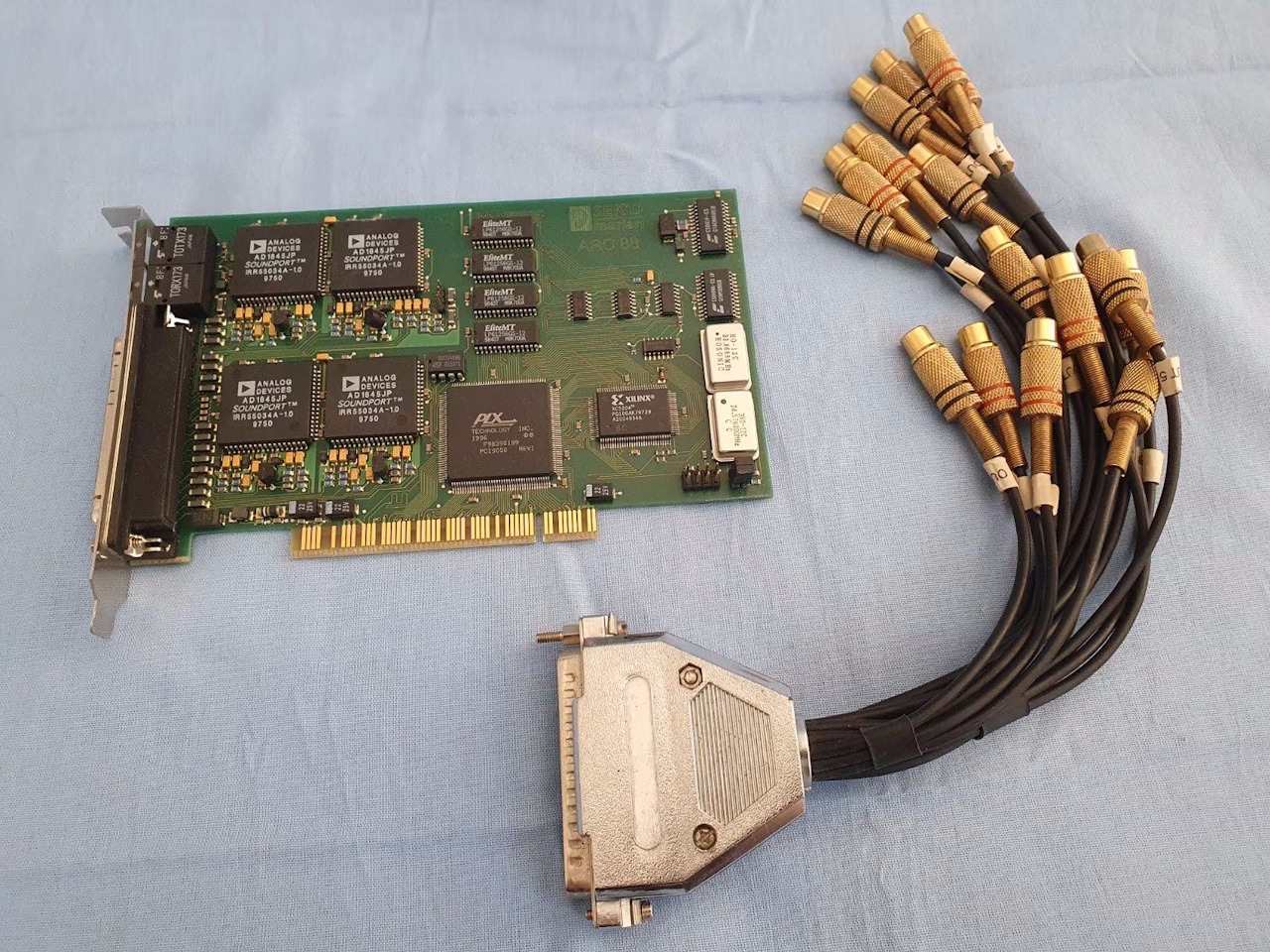

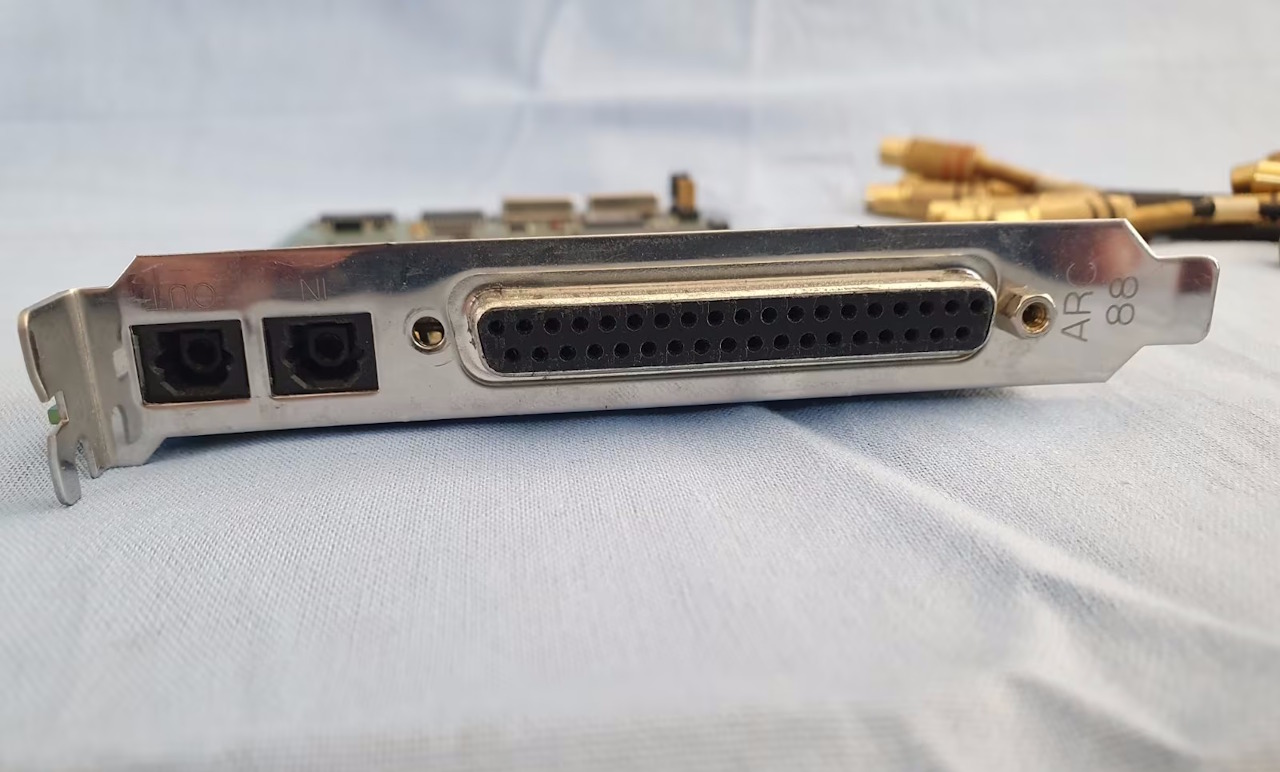

ARC 88 подключается через кабельный адаптер с 16 разъёмами RCA (красные — входы, чёрные — выходы) и имеет оптический цифровой интерфейс S/PDIF (TOSLINK) с поддержкой 16 и 24 бит. Карта поддерживает полный дуплекс и возможность использования нескольких плат в одной системе с синхронизацией через внутренний шлейф.
Ключевая особенность: 8 независимых аналоговых каналов ввода и вывода для многодорожечной записи на компьютере в 1998 году — редкая и дорогая возможность.
Связь с Samplitude: Производитель рекомендует использовать ARC 88 с программами собственной разработки — Samplitude Pro или Samplitude Studio, создавая полную систему многодорожечной записи.
¶ Ключевые особенности
- 8 аналоговых входов / 8 выходов: Разъёмы RCA на кабельном адаптере.
- Цифровой интерфейс: Оптический S/PDIF (TOSLINK), стерео, 16 и 24 бит.
- Разрядность аналога: 16 бит.
- Полный дуплекс: Одновременная запись и воспроизведение по всем каналам.
- Масштабирование: Поддержка нескольких плат в одной системе с синхронизацией через внутренние соединения.
- Совместимость: Работает с любыми программами, поддерживающими стандартные стерео драйверы Windows.
- Рекомендуемое ПО: Samplitude Pro, Samplitude Studio.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | RCA (через кабельный адаптер) |
| Количество | 8 входов, 8 выходов |
| Разрядность | 16 бит |
| Макс. уровень входного сигнала | 2 В RMS |
| Мин. уровень входного сигнала | 150 мВ RMS (линия), 15 мВ RMS (микрофон) |
| Входной импеданс | 6.3 кОм |
| Полоса пропускания | 20-20000 Гц |
| Диапазон АЦП | 1 В RMS (линия), 0.1 В RMS (микрофон) |
¶ Цифровой интерфейс
| Параметр | Значение |
|---|---|
| Тип разъема | TOSLINK (оптический) |
| Формат | S/PDIF |
| Разрядность | 16, 24 бит |
¶ Масштабирование
| Параметр | Значение |
|---|---|
| Синхронизация нескольких карт | Да (через внутренний шлейф) |
| Одновременная работа | Все аналоговые и цифровые каналы на всех картах |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium 166 МГц
- ОЗУ: 16 МБ
- Жёсткий диск: 1 ГБ (рекомендуется)
- ОС: Windows 95
- Слот: PCI
¶ В разработке (на момент релиза)
- Драйверы для Windows NT
- Поддержка Cubase VST
¶ Программное обеспечение
¶ Драйверы
- Windows 95 (стандартные стерео драйверы)
¶ Рекомендуемое ПО от SEK'D
- Samplitude Pro
- Samplitude Studio
Карта совместима с любой программой, поддерживающей стандартные стерео драйверы Windows.
¶ Применение
- Многодорожечная запись: До 8 каналов одновременно.
- Студийная работа: Интеграция с Samplitude для создания полной системы записи.
- Расширяемые системы: Использование нескольких карт для увеличения количества каналов.
¶ Маркетинговые материалы
"Finally a sound card that gives you the number of inputs and outputs you need! This power packed PCI card will help you with your multi track recordings with 8 analog I/O and a 16/24-bit digital I/O."
"Use the card with software such as Samplitude Pro or Studio to record professional music albums!"
¶ Преимущества и недостатки
¶ Плюсы
- 8 независимых аналоговых каналов (редкость в 1998)
- Возможность использования нескольких карт
- Полный дуплекс по всем каналам
- Оптический цифровой выход (S/PDIF)
- Совместимость со стандартными Windows-драйверами
¶ Минусы
- Только 16 бит для аналога
- Нет поддержки ASIO на момент релиза
- Драйверы только для Windows 95 (NT и Cubase VST в разработке)
- Высокая цена ($999)
- Требуется кабельный адаптер
¶ Комплектация
- PCI-карта Analog ARC 88

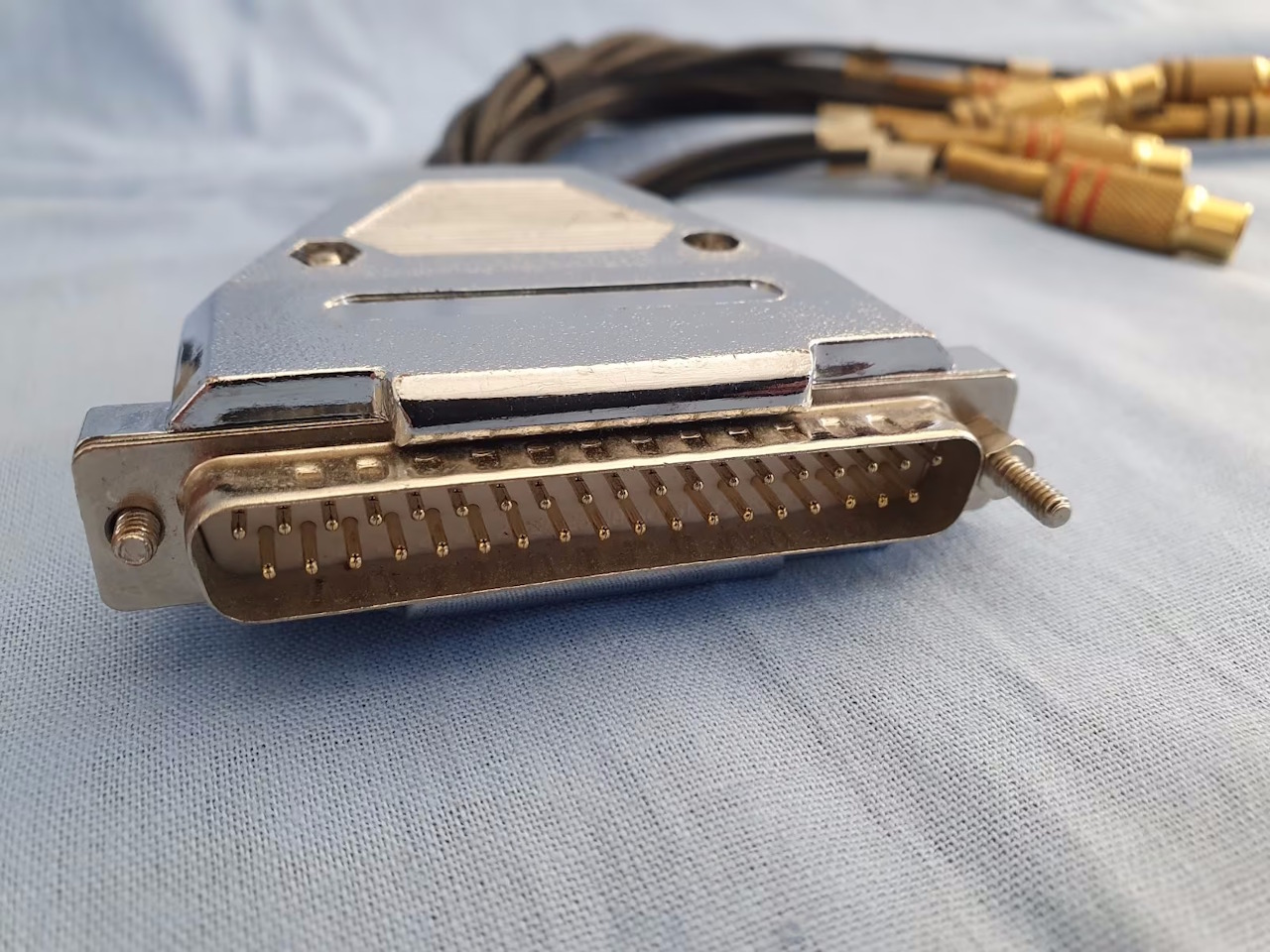

- Кабельный адаптер с 16 разъёмами RCA и оптическим S/PDIF
- Драйверы для Windows 95
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Многоканальная PCI-звуковая карта |
| Аналоговые входы | 8 x RCA |
| Аналоговые выходы | 8 x RCA |
| Цифровой интерфейс | 1 x TOSLINK (S/PDIF) |
| Разрядность аналога | 16 бит |
| Разрядность цифры | 16, 24 бит |
| Полный дуплекс | Да (по всем каналам) |
| Масштабирование | Несколько карт |
| Входной импеданс | 6.3 кОм |
| Макс. уровень входа | 2 В RMS |
| Полоса пропускания | 20-20000 Гц |
| ОС | Windows 95 |
| Процессор | Pentium 166+ |
| ОЗУ | 16 МБ+ |
