Производитель: SEK'D
Тип устройства: Профессиональная цифровая интерфейсная карта (PCI)
Год выпуска: 1998
Разрядность: 24 бит (цифра) / 20 бит (аналог)
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI (с 32-битным доступом к памяти и 384 КБ быстрой SRAM)
Цена на момент релиза: $999
¶ Обзор
SEK'D Prodif 96 Pro — это профессиональная интерфейсная карта немецкого производства, предназначенная для студий, которым требуется максимальная гибкость цифровых подключений и высокая надежность. В отличие от массовых продуктов для "домашних студий", Prodif 96 Pro ориентирована на работу в профессиональной среде с оборудованием форматов AES/EBU и ADAT.
Карта позиционировалась как "ultimate solution for transfer, record, and playback of sound files" (идеальное решение для переноса, записи и воспроизведения звуковых файлов). Главная особенность — наличие одновременно трех цифровых интерфейсов: оптического (переключаемого между S/PDIF/AES/EBU и ADAT), коаксиального на XLR (AES/EBU или S/PDIF) и аналогового входа/выхода для контроля.
Ключевая особенность: Это одна из немногих PCI-карт своего времени, которая позволяла подключаться к ADAT-оборудованию напрямую, без внешних конвертеров форматов.

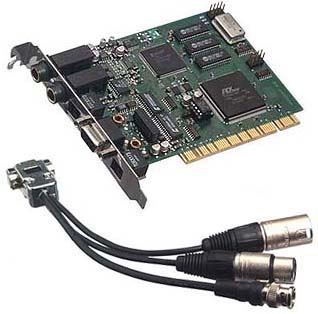

Внешний вид карты SEK'D Prodif 96 Pro с разъемами и кабелем-адаптером
¶ Ключевые особенности
- Мультиформатность: Поддержка всех основных цифровых форматов — AES/EBU, S/PDIF (оптика и коаксиал) и ADAT (8 каналов по оптике).
- Одновременная работа выходов: Оптические (TOSLINK) выходы и выход на XLR работают одновременно, что позволяет направлять сигнал на два устройства без разветвителей.
- Прямое управление предкоррекцией (Emphasis): Возможность аппаратной установки бита Emphasis в цифровом выходном потоке для коррекции частотной характеристики.
- Профессиональная синхронизация: Наличие входа Word Clock (BNC) для синхронизации со студийным генератором или несколькими картами в системе.
- DirectSync: Собственная технология SEK'D для идеальной работы нескольких карт одновременно с управлением через единый драйвер.
- Игнорирование SCMS: Полное игнорирование защиты от копирования для профессиональной работы.
- Низкоомный аналоговый выход: Возможность прямого подключения наушников без дополнительного усилителя.
¶ Технические характеристики
¶ Аналоговая часть (20 бит)
| Параметр | Значение |
|---|---|
| Аналоговые входы | 2 x 1/4" TRS (джек) |
| Аналоговые выходы | 2 x 1/4" TRS (джек) — низкоомные, для подключения наушников |
| Разрядность АЦП/ЦАП | 20 бит |
| Поддерживаемые частоты (аналог) | 32, 44.1, 48, 88.2, 96 кГц |
| Отношение сигнал/шум (SNR) | > 90 дБ (A-взвешенный) |
| Выходное сопротивление | Низкое (оптимизировано для наушников) |
| Чувствительность входа | < 0.15 В (пик-пик) |
¶ Цифровая часть (24 бит)
| Интерфейс | Разъемы | Форматы | Частоты | Разрядность |
|---|---|---|---|---|
| Оптический | TOSLINK (на планке) | S/PDIF, AES/EBU (2-канальный) / ADAT (8-канальный) | 32, 44.1, 48 кГц | до 24 бит |
| Коаксиальный | XLR (через кабельный адаптер) | AES/EBU или S/PDIF | 32, 44.1, 48 кГц | до 24 бит |
| Синхронизация | BNC (через адаптер) | Word Clock In | — | — |
¶ Общие характеристики
| Параметр | Значение |
|---|---|
| Тактовый генератор | Аппаратный Pitch (изменение тона) для всех цифровых выходов и аналогового входа |
| Защита от копирования | Игнорируется (SCMS не применяется) |
| Гальваническая развязка | Электронная изоляция входов и выходов |
| Работа нескольких карт | DirectSync — идеальная синхронизация, управление через один драйвер |
| Нагрузка на систему | Минимальная (32-битный доступ к памяти, 384 КБ быстрой SRAM) |
| Диагностика | Автоматический аппаратный самотест при загрузке |
¶ Поддерживаемые режимы
| Режим | Описание |
|---|---|
| 2-канальный (стерео) | S/PDIF, AES/EBU через оптику или XLR |
| Многоканальный (ADAT) | 8 каналов через оптический интерфейс (только на частотах до 48 кГц) |
| Аналоговый | Стерео вход/выход для контроля или подключения наушников |
| Комбинированный | Одновременная работа цифровых (XLR) и оптических выходов |
¶ Комплектация
- PCI интерфейсная карта Prodif 96 Pro
- Кабельный адаптер с разъемами XLR (AES/EBU, S/PDIF) и BNC (Word Clock)
- Драйверы и программное обеспечение
- Руководство пользователя
Примечание по комплектации: Карта поставлялась с внешним кабелем-адаптером, который выводит на отдельную планку или через разъем профессиональные разъемы XLR и BNC, так как на самой планке карты расположены только аналоговые джеки и оптические разъемы.
¶ Программное обеспечение и драйверы
¶ Управление
Драйвер карты позволяет:
- Переключать оптический интерфейс между режимами S/PDIF/AES/EBU и ADAT.
- Управлять маршрутизацией выходов в реальном времени (динамическое изменение).
- Включать/отключать бит Emphasis.
- Игнорировать защиту от копирования (SCMS).
- Управлять несколькими картами через единый интерфейс.
¶ DirectSync
Технология синхронизации нескольких карт SEK'D, обеспечивающая семпл-точную точность (sample-accurate) при запуске записи и воспроизведения в режиме Record While Play.
¶ Особенности аппаратной реализации
¶ Гальваническая развязка
Цифровые входы и выходы имеют электронную изоляцию, что предотвращает возникновение петель по земле при подключении к студийному оборудованию.
¶ Высокочувствительный вход
Входной каскад способен работать с сигналами менее 0.15 В (пик-пик), что обеспечивает совместимость с широким спектром профессионального оборудования.
¶ Минимальная нагрузка на CPU
Благодаря использованию 32-битного доступа к памяти и 384 КБ быстрой статической памяти (SRAM) на борту, карта практически не нагружает центральный процессор, что критически важно для многоканальных систем конца 90-х.
¶ Pitch Control
Аппаратная возможность изменения тона (Pitch) для всех цифровых выходов и аналогового входа — функция, востребованная в мастеринге и при работе с видео.
¶ Применение
Благодаря поддержке ADAT, Prodif 96 Pro часто использовалась для:
- Подключения многоканальных ADAT-рекордеров (Alesis ADAT XT и др.) к компьютеру.
- Работы с цифровыми микшерными пультами, имеющими ADAT-расширения.
- Сопряжения студий с оборудованием AES/EBU (DAT, профессиональные конвертеры).
- Мастеринга, где требовалось одновременное наличие нескольких цифровых выходов и точная синхронизация.
¶ Цитата из пресс-релиза (Декабрь 1998)
"The Prodif 96 Pro is the ultimate solution for transfer, record, and playback of sound files. It supports digital sample rates from 32 kHz to 96 kHz with up to 24 Bit. For the analog in and out, the Prodif 96 Pro uses a hi-grade 20 bit AD/DA converter, that is able to convert with up to 96 kHz."
"The digital interface of the card offers multiple solutions... The optical connections can be switched to the ADAT format via the software driver and provide multi channel transfer capabilities. Multitrack recorders, digital mixing consoles, or external converters featuring the ADAT interface can all be used with the Prodif 96 Pro."
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Аналоговые входы/выходы | 2 in / 2 out (1/4" TRS) |
| Цифровые интерфейсы | Оптика (TOSLINK), XLR (AES/EBU, S/PDIF) |
| ADAT поддержка | Да (8 каналов, до 48 кГц) |
| Word Clock | Вход BNC |
| Макс. разрядность (цифра) | 24 бит |
| Макс. частота (цифра) | 48 кГц (ADAT) / 96 кГц (2-канальные режимы) |
| Особенности | Emphasis, игнорирование SCMS, DirectSync, Pitch |
