Производитель: SEK'D
Тип устройства: Специализированная PCI-карта цифрового ввода-вывода для формата ADAT
Год выпуска: 2001
Разрядность: 16, 20, 24 бит
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI
Цена на момент релиза: $268
¶ Обзор

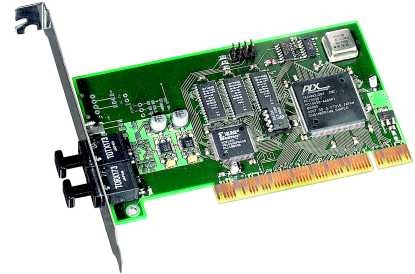

SEK'D Prodif A — это специализированная PCI-карта, предназначенная для подключения компьютера к оборудованию с ADAT-интерфейсом. Карта обеспечивает 8-канальный цифровой ввод/вывод через оптический порт ADAT (TOSLINK) с разрядностью до 24 бит и частотой дискретизации до 48 кГц.
Prodif A создана для простой интеграции любых ADAT-устройств (цифровых микшеров, AD/DA конвертеров, микрофонных предусилителей) в компьютерные системы записи. Карта также идеально подходит для работы с софтовыми синтезаторами и сэмплерами (Nemesys GigaSampler, VST SoftSynths), обеспечивая низкую задержку и многоканальный цифровой выход.
Ключевая особенность: Высокопроизводительная многоклиентная архитектура драйверов, обеспечивающая очень низкую задержку в ASIO, GSIF и DirectSound — идеально для работы с софтовыми синтезаторами и сэмплерами.
Масштабирование: До 3 карт Prodif A могут работать синхронно, обеспечивая до 24 каналов воспроизведения и 16 каналов одновременной записи. Возможна синхронизация с другими картами SEK'D (Siena, Prodif Plus, Prodif 96 Pro).
¶ Ключевые особенности
- ADAT оптический интерфейс: 8 каналов ввода/вывода (TOSLINK).
- Разрядность: 16, 20, 24 бит.
- Частоты дискретизации:
- Воспроизведение: 22.05 - 48 кГц (с шагом 10 Гц)
- Запись: 44.1, 48 кГц (с шагом 10 Гц)
- Низкая задержка: Оптимизирована для работы с софтовыми синтезаторами и сэмплерами.
- Мониторинг без задержки: Аппаратный мониторинг с нулевой задержкой.
- Масштабирование: До 3 карт в системе (24 канала воспроизведения, 16 каналов записи).
- Синхронизация: С другими картами SEK'D (Siena, Prodif Plus, Prodif 96 Pro).
- Аппаратная поддержка ASIO: Подготовлена для будущих версий драйверов (прямой доступ к памяти карты, снижение нагрузки на CPU).
¶ Технические характеристики
¶ ADAT интерфейс
| Параметр | Значение |
|---|---|
| Тип разъема | TOSLINK (оптический) |
| Каналов ввода/вывода | 8 + 8 |
| Разрядность | 16, 20, 24 бит |
| Частоты воспроизведения | 22.05 - 48 кГц (шаг 10 Гц) |
| Частоты записи | 44.1, 48 кГц (шаг 10 Гц) |
¶ Синхронизация
| Источник | Описание |
|---|---|
| Internal | Внутренний генератор |
| ADAT PLL | Синхронизация от ADAT-сигнала |
¶ Масштабирование
| Параметр | Значение |
|---|---|
| Макс. карт в системе | 3 |
| Макс. каналов воспроизведения | 24 |
| Макс. каналов записи | 16 |
| Синхронизация | Семпл-точная, синхронная работа |
| Совместимость с другими картами SEK'D | Siena, Prodif Plus, Prodif 96 Pro |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium II
- ОЗУ: 32 МБ
- Слот: PCI
¶ Поддерживаемые ОС
| ОС | Драйверы |
|---|---|
| Windows 95/98/ME | MME, ASIO2, GSIF, DirectSound |
| Windows NT 4.0 (SP3+) | MME, ASIO2, GSIF, DirectSound |
| Windows 2000 | MME, ASIO2, GSIF, DirectSound |
Примечание: Мультиклиентные драйверы.
¶ Программное обеспечение (Prodif A Manager)
Панель управления Prodif A Manager предоставляет:
- Индикаторы уровней (Level meters)
- Настройки мониторинга (Monitoring settings)
- Настройки синхронизации (Sync settings)
- Управление несколькими картами
¶ Модульные диалоги драйвера
Позволяют настраивать многочисленные параметры и отображать состояние системы.
¶ Применение
¶ Для студий с ADAT-оборудованием
- Подключение цифровых микшеров с ADAT-интерфейсами
- Работа с AD/DA конвертерами и микрофонными предусилителями
- Многоканальная запись (до 16 каналов одновременно)
¶ Для работы с софтовыми синтезаторами и сэмплерами
- Nemesys GigaSampler / GigaStudio: Поддержка GSIF, многоканальный цифровой выход
- VST SoftSynths: Низкая задержка через ASIO
- Вывод цифрового сигнала в цифровой микшер
¶ Для многоканальных систем
- Объединение до 3 карт для получения 24 каналов воспроизведения
- Интеграция с другими картами SEK'D (Siena, Prodif Plus, Prodif 96 Pro)
¶ Маркетинговые материалы
"The Prodif A was conceived for the uncomplicated integration of any type of device with an ADAT-interface into existing PC-based harddisk-recording systems. Multitrack recording, Punch- and Overdub-recordings become easy and efficient."
"Another main application of this card is the use with software-synthesizers and -samplers (e.g. NEMESYS Gigasampler, VST SoftSynths) using a digital multichannel output (e.g. into a digital mixer). The card features a sophisticated multi-client driver architecture that allows very low latency under ASIO, GSIF and DirectSound that make it ideal for such applications."
"The hardware is prepared for the new ASIO-in Hardware feature, which allows any ASIO-Software to access the card's memory directly. This further reduces CPU-load. This feature will be available with one of the next driver updates."
¶ Преимущества и недостатки
¶ Плюсы
- 8-канальный ADAT ввод/вывод
- Очень низкая задержка (ASIO, GSIF, DirectSound)
- Масштабирование до 3 карт (24 канала)
- Поддержка GigaSampler/GigaStudio (GSIF)
- Синхронизация с другими картами SEK'D
- Мультиклиентные драйверы
- Доступная цена ($268)
¶ Минусы
- Только ADAT (нет других цифровых форматов)
- Максимальная частота 48 кГц
- Запись только на 44.1/48 кГц (воспроизведение может быть ниже)
- ASIO-in Hardware требовало обновления драйверов
¶ Комплектация
- PCI-карта Prodif A
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Специализированная PCI-карта для ADAT |
| ADAT вход/выход | 1 x TOSLINK (8 каналов + 8 каналов) |
| Разрядность | 16, 20, 24 бит |
| Частоты воспроизведения | 22.05 - 48 кГц |
| Частоты записи | 44.1, 48 кГц |
| Синхронизация | Internal, ADAT PLL |
| Макс. карт в системе | 3 |
| Макс. каналов воспроизведения | 24 |
| Макс. каналов записи | 16 |
| Совместимость с другими картами | Siena, Prodif Plus, Prodif 96 Pro |
| Драйверы | MME, ASIO2, GSIF, DirectSound |
| ОС | Windows 95/98/ME/NT4/2000 |
| Процессор | Pentium II |
| ОЗУ | 32 МБ |
