Производитель: SEK'D
Тип устройства: Профессиональная PCI-карта цифрового ввода-вывода
Год выпуска: 1998
Разрядность: 16, 20, 24 бит
Макс. частота дискретизации: 48 кГц (96 кГц в версии Pro)
Интерфейс: PCI
Цена на момент релиза: $699
¶ Обзор
SEK'D Prodif Gold — это профессиональная PCI-карта цифрового ввода-вывода, разработанная компанией RME для SEK'D. Она представляет собой 2-канальный цифровой интерфейс с возможностью переключения в 8-канальный режим ADAT, что делает её идеальным решением для мастеринга и многодорожечных задач [citation:3][citation:7].

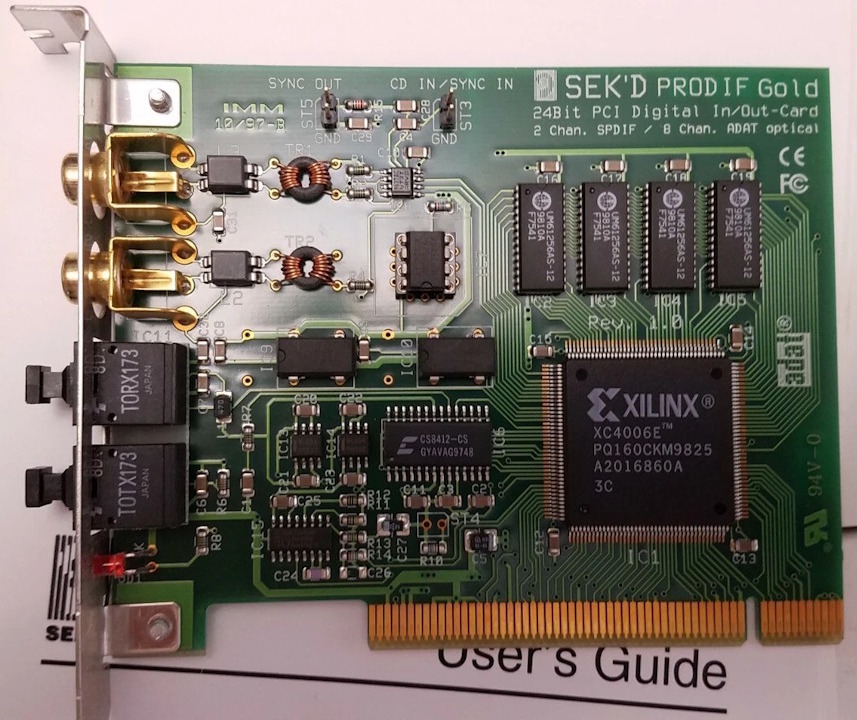

Prodif Gold построена на программируемой логике (FPGA XLINX 400S), что позволило реализовать уникальные технологии, недоступные в типовых решениях на стандартных чипах. Карта поддерживает работу с форматами S/PDIF, AES/EBU (через адаптер) и ADAT, обеспечивая высочайшее качество цифрового аудио [citation:1][citation:5].
Ключевая особенность: Уникальная синхронизация с ADAT через PLL (Phase Locked Loop), аналогичная той, что используется в магнитофонах Alesis, обеспечивающая идеальную синхронизацию даже при изменении скорости воспроизведения (варискорость).
Происхождение: Prodif Gold является одной из карт семейства RME Digi32, продававшихся под маркой SEK'D. RME продолжает традиции этой серии в более поздних моделях DIGI96 [citation:5].
¶ Ключевые особенности
- Цифровые входы: оптический (TOSLINK), коаксиальный (RCA), внутренний (CD-ROM или Sync In).
- Цифровые выходы: оптический (TOSLINK), коаксиальный (RCA), внутренний (Sync Out).
- Поддерживаемые форматы: S/PDIF (Consumer, Professional), AES/EBU (через адаптер), ADAT (8 каналов).
- Разрядность: 16, 20, 24 бит.
- Частоты дискретизации: 32, 44.1, 48 кГц.
- Режимы работы: 2-канальный стерео (S/PDIF) или 8-канальный (ADAT).
- Полный дуплекс: Одновременная запись и воспроизведение.
- Трансформаторная развязка: Входы и выходы с гальванической развязкой.
- Игнорирование SCMS: Защита от копирования игнорируется.
- Низкий джиттер: < 3 нс в режиме PLL.
¶ Уникальные технологии
¶ AutoSync
Карта работает исключительно в ведомом режиме (slave mode). При активированном AutoSync она непрерывно ищет валидный входной сигнал. Это позволяет начинать запись "на лету" (on-the-fly) в любой момент во время воспроизведения (благодаря полному дуплексу) без предварительной синхронизации карты с входным сигналом.
При использовании нескольких карт синхронизация упрощается — достаточно подать входной сигнал на все входы.
Для режима локальной петли (например, с DAT) AutoSync может быть отключено, так как в этом режиме может происходить потеря цифрового носителя.
¶ SyncAlign
При активации режима Record while Play соответствующее программное обеспечение сначала запускает запись, а затем воспроизведение (или наоборот). SyncAlign компенсирует временную разницу, обеспечивая точный одновременный запуск записи и воспроизведения в режиме Record while Play.
¶ ADAT-синхронизация через PLL
В отличие от большинства сторонних разработчиков, использующих синхронизацию по Word Clock, Prodif Gold использует тот же метод PLL (Phase Locked Loop), что и Alesis в своих магнитофонах ADAT — так называемую битовую синхронизацию (bit clock synchronization). Благодаря этому при любых действиях с ADAT (включая изменение скорости воспроизведения) карта остаётся синхронизированной и не теряет ни одного сэмпла.
¶ Hi-Performance (FPGA)
Обычно дизайнер оборудования не может влиять на функции своего продукта, так как они определяются используемыми чипами. Prodif Gold построена на FPGA (Field-Programmable Gate Array) — полностью программируемом чипе XLINX 400S. Это позволило создать аппаратуру, которая работает именно так, как должна работать идеальная цифровая карта ввода/вывода. Драйвер не замедляет передачу данных, так как его единственная задача — настройка опций пользователя.
¶ Высокая скорость передачи
Prodif Gold использует линейную передачу памяти с полной скоростью копирования современных PC-систем. 32-битные данные проходят через CPU за один цикл и передаются в аппаратуру с помощью PCI-бурстов. Программное обеспечение может отправлять данные без прерываний. Эффективная нагрузка на систему практически равна нулю, что особенно заметно при использовании нескольких карт Prodif Gold в одной системе.
¶ Автотест аппаратуры
При загрузке драйвера (во время запуска Windows) Prodif Gold выполняет аппаратный самотест. Эта процедура, изначально использовавшаяся только в производственном тестировании, была интегрирована в Windows-драйвер, поскольку занимает всего доли секунды. При возникновении ошибки выводится сообщение.
¶ Технические характеристики
¶ Цифровые интерфейсы
| Параметр | Значение |
|---|---|
| Оптический вход/выход | TOSLINK |
| Коаксиальный вход/выход | RCA (Cinch) |
| Внутренний вход/выход | CD-ROM / Sync |
| Форматы | S/PDIF (Consumer/Professional), AES/EBU (с адаптером), ADAT (8 каналов) |
| Разрядность | 16, 20, 24 бит |
| Частоты дискретизации | 32, 44.1, 48 кГц |
| Развязка | Трансформаторная (ground-free transformer coupled) |
| Чувствительность входа | < 0.2 В |
| Джиттер в режиме PLL | < 3 нс |
| Индикатор ошибок | LED для входного сигнала |
¶ Системные характеристики
| Параметр | Значение |
|---|---|
| Скорость передачи по шине | > 80 МБ/с |
| Буферная память | 128 кБ быстрого SRAM |
| Переключение входов | Во время работы |
| Маршрутизация выходов | Изменяема во время работы |
| Одновременная работа выходов | Оптический и коаксиальный работают одновременно (возможно распределение сигнала) |
¶ Масштабирование
| Параметр | Значение |
|---|---|
| Макс. карт в системе | Несколько (с одним драйвером) |
| Макс. каналов ADAT | 8 на карту (16 с двумя, 24 с тремя картами) |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium 133 МГц или выше
- ОС: Windows 95, Windows NT 4.0
- Слот: PCI
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows 95 | MME |
| Windows NT 4.0 | MME |
Примечание: Карта использует один драйвер для нескольких устройств.
¶ Программное обеспечение
¶ Samplitude Basic
В комплекте поставляется программа Samplitude Basic — 8-дорожечная система записи на жёсткий диск.
¶ Функции драйвера
- Пиковый индикатор уровня
- Коррелятор фазы (переключаемый между входом и выходом)
- Возможность использования нескольких карт с одним драйвером
¶ Применение
- Запись на жёсткий диск: С использованием внешних АЦП/ЦАП или конвертеров в DAT.
- Мастеринговые приложения.
- Прямое соединение с цифровыми микшерами: Yamaha 02R™, 03D™ и др.
- Многоканальная запись с ADAT: До 8 каналов на карту, до 24 каналов с тремя картами.
¶ Маркетинговые материалы
"The Prodif Gold is the ultimate solution for master and multitrack tasks. The card works exactly like a Prodif Gold with all its advantages, giving you a perfect 2-channel digital in/out solution. But when the card is used in 8-track mode (like Samplitude) it switches automatically to the optical input and into the ADAT mode."
"To maintain the excellent varispeed performance of the ADAT™ machine the Prodif Gold does NOT use wordclock synchronizaton, like most of Alesis™ third party developers do. Instead we decided to use the same PLL method used by Alesis™ in their ADAT™, the so called bit clock synchronization. Whatever you do with your ADAT™, Prodif Gold stays locked and will not loose a sample!"
"The Prodif Gold is different. It is made out of a FPGA, a completely programmable chip. Thus a piece of hardware was created which works exactly the way a perfect Digital In/Out card should work and behave."
¶ Преимущества и недостатки
¶ Плюсы
- Уникальная синхронизация с ADAT через PLL (варискорость)
- Технологии AutoSync и SyncAlign для точной синхронизации
- FPGA-архитектура с программируемой логикой
- 8-канальный режим ADAT
- Трансформаторная развязка входов/выходов
- Низкая нагрузка на CPU
- Возможность использования нескольких карт
- Игнорирование защиты от копирования
- Samplitude Basic в комплекте
¶ Минусы
- Частота дискретизации ограничена 48 кГц (в базовой версии)
- Аналоговых выходов нет
- Только для Windows 95/NT (на момент релиза)
- Требует внешних конвертеров для аналоговой записи

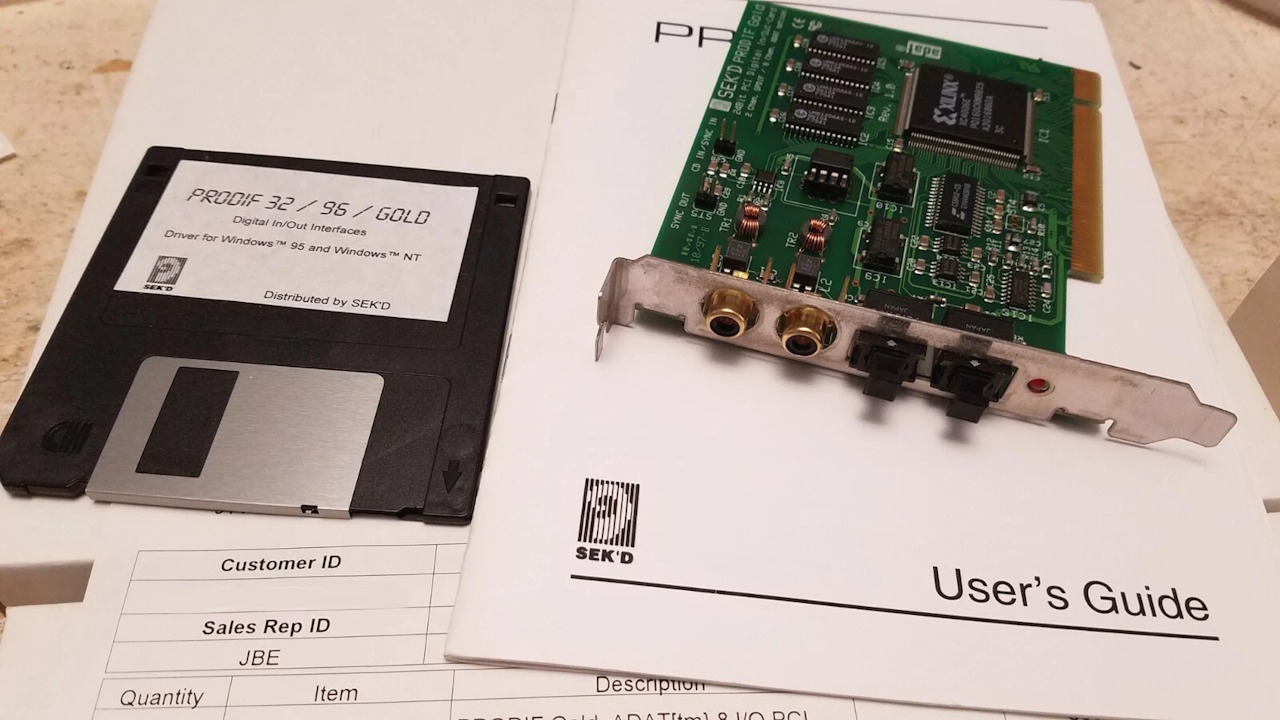

¶ Комплектация
- PCI-карта Prodif Gold
- Samplitude Basic (8-дорожечная программа записи)
- Драйверы для Windows 95/NT
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Профессиональная PCI-карта цифрового ввода-вывода |
| Цифровые входы | Оптический (TOSLINK), коаксиальный (RCA), внутренний |
| Цифровые выходы | Оптический (TOSLINK), коаксиальный (RCA), внутренний |
| Форматы | S/PDIF, AES/EBU (с адаптером), ADAT (8 каналов) |
| Разрядность | 16, 20, 24 бит |
| Частоты | 32, 44.1, 48 кГц |
| ADAT режим | 8 каналов на карту |
| Макс. карт в системе | Несколько (до 24 каналов ADAT) |
| Синхронизация ADAT | PLL (bit clock) |
| Технологии | AutoSync, SyncAlign, FPGA |
| Трансформаторная развязка | Да |
| Индикатор ошибок | LED |
| ПО в комплекте | Samplitude Basic |
| ОС | Windows 95/NT |
