Производитель: SEK'D
Тип устройства: Универсальная PCI-звуковая карта с цифровыми и аналоговыми интерфейсами
Год выпуска: 1999
Разрядность: 24 бит (цифра) / 20 бит (аналог)
Макс. частота дискретизации: 96 кГц (цифра) / 48 кГц (аналог)
Интерфейс: PCI
Цена на момент релиза: $449
¶ Обзор
SEK'D Prodif Plus (ранее известная как Prodif 32 ADDA) — это универсальная PCI-звуковая карта, предлагающая широкий набор цифровых и аналоговых интерфейсов. Карта создана для обеспечения максимальной гибкости при подключении к различному студийному оборудованию.
Prodif Plus имеет цифровые интерфейсы S/PDIF (коаксиальный) и оптический (переключаемый между S/PDIF и ADAT), поддерживающие разрядность до 24 бит и частоты до 96 кГц. Для аналогового подключения предусмотрены стерео вход и выход на джеках с 20-битными преобразователями (до 48 кГц). Все цифровые интерфейсы имеют трансформаторную развязку и игнорируют защиту от копирования.
Ключевая особенность: Универсальность подключения — четыре цифровых формата (S/PDIF, AES/EBU, ADAT оптический, ADAT коаксиальный?) и аналоговые входы/выходы, всё на одной карте.
Аналоговый выход: Низкоомный, позволяет напрямую подключать наушники без дополнительного усилителя.
¶ Ключевые особенности
- Цифровые интерфейсы:
- Коаксиальный: 2 x RCA (вход/выход), переключаемый между S/PDIF и AES/EBU
- Оптический: 2 x TOSLINK (вход/выход), переключаемый между S/PDIF и ADAT (только 2 канала одновременно)
- Поддержка 8, 16, 20, 24 бит
- Частоты дискретизации: 32, 44.1, 48, 64, 88.2, 96 кГц
- Трансформаторная развязка (бестрансформаторная? ground-free transformer coupled)
- Игнорирование защиты от копирования (SCMS)
- Аналоговые интерфейсы:
- Стерео вход: 2 x 1/4" джек, переключаемый уровень +4 dBu / -10 dBV (джамперами)
- Стерео выход: 2 x 1/4" джек, низкоомный (можно подключать наушники), регулировка уровня с шагом 0.5 дБ
- Преобразователи: 20 бит
- Частоты дискретизации: 11.05 - 48 кГц
- Полный дуплекс: Одновременная запись и воспроизведение.
- Аппаратный мониторинг: Мониторинг с нулевой задержкой.
- Pitch control: Аппаратная поддержка изменения высоты тона.
- Масштабирование: Несколько плат с одним драйвером.
- Автотест: Автоматическая проверка аппаратуры при включении.
¶ Технические характеристики
¶ Цифровые интерфейсы
| Параметр | Значение |
|---|---|
| Коаксиальный вход/выход | 2 x RCA, переключаемый S/PDIF / AES/EBU |
| Оптический вход/выход | 2 x TOSLINK, переключаемый S/PDIF / ADAT |
| Разрядность | 8, 16, 20, 24 бит |
| Частоты дискретизации | 32, 44.1, 48, 64, 88.2, 96 кГц |
| Развязка | Трансформаторная (ground-free transformer coupled) |
| SCMS | Игнорируется |
¶ Аналоговые входы/выходы
| Параметр | Вход | Выход |
|---|---|---|
| Тип разъемов | 2 x 1/4" джек (стерео) | 2 x 1/4" джек (стерео) |
| Уровень | +4 dBu / -10 dBV (джамперы) | Регулируемый 0.5 dB шаг |
| Преобразователи | 20 бит | 20 бит |
| Частоты | 11.05 - 48 кГц | 11.05 - 48 кГц |
| Сигнал/шум | 90 дБ | 90 дБ |
| Выходное сопротивление | — | Низкое (можно подключать наушники) |
¶ Общие характеристики
| Параметр | Значение |
|---|---|
| Полный дуплекс | Да |
| Мониторинг | Нулевая задержка (Zero Latency Monitoring) |
| Pitch | Аппаратная поддержка |
| Масштабирование | Несколько карт с одним драйвером |
| Автотест | При включении |
¶ Системные требования
¶ Минимальные
- ОС: Windows 95/98
- Слот: PCI
- IRQ: Один свободный
¶ Обещанные драйверы (на 3-й квартал 1999)
- Windows NT
- Macintosh
- ASIO
¶ Аппаратная реализация

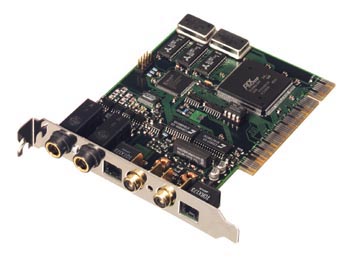

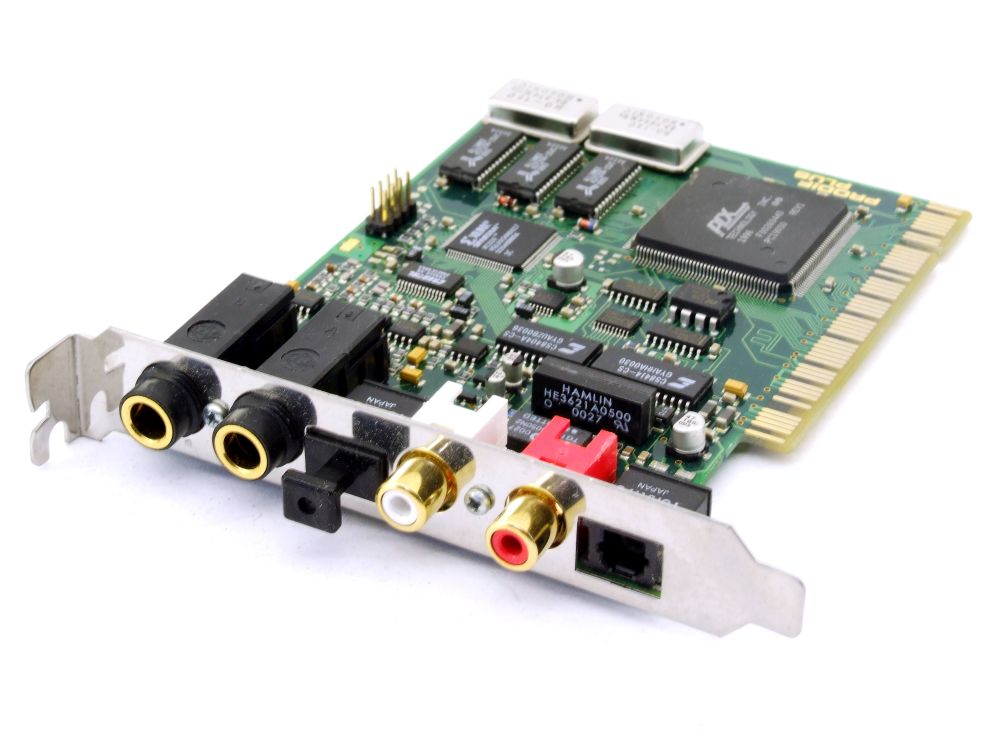

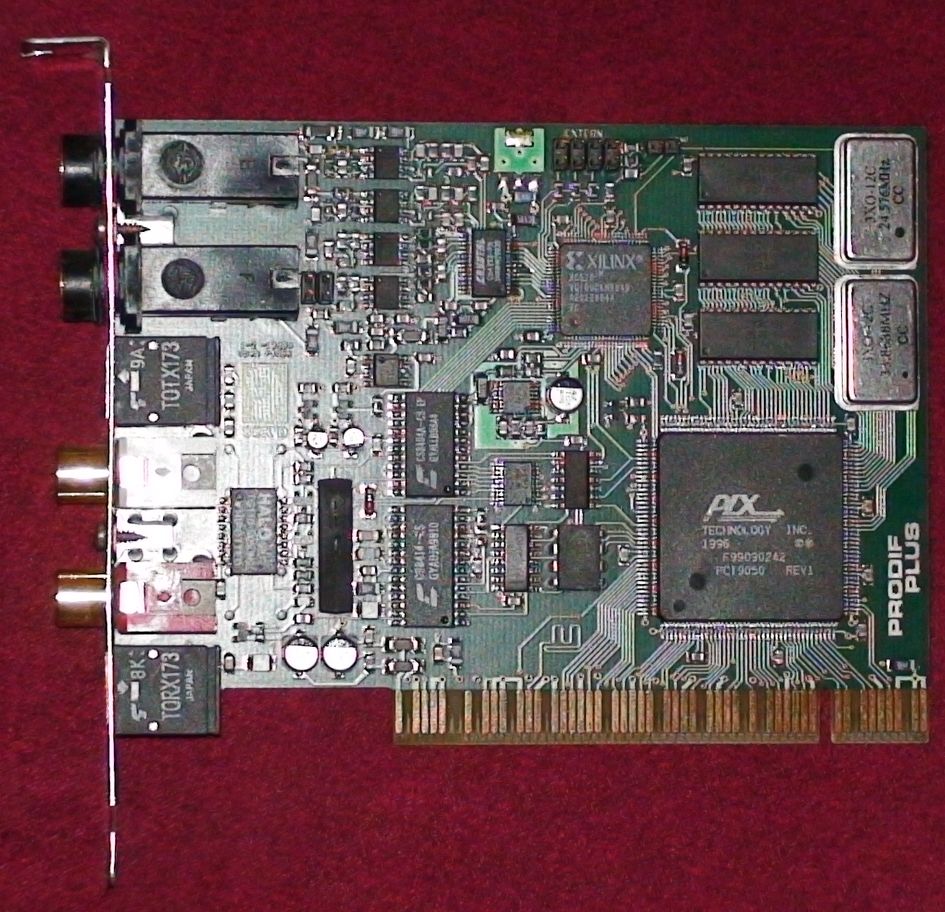

¶ PCI-карта
- Форм-фактор: Short PCI card
- Разъемы на заглушке:
- 2 x 1/4" джек (аналоговый вход/выход)
- 2 x TOSLINK (оптический вход/выход)
- 2 x RCA (коаксиальный вход/выход)
- Джамперы:
- Переключение уровня аналогового входа (+4/-10)
¶ Особенности
- Трансформаторная развязка цифровых входов/выходов
- Низкоомный аналоговый выход для наушников
¶ Программное обеспечение
¶ Драйверы (Windows 95/98)
- Поддержка Multimedia Manager
- Совместимость со всеми стандартными программами записи/редактирования
¶ Инструменты
- Пиковый индикатор уровня: 60 дБ диапазон
- Коррелятор фазы: Переключается между входом и выходом
¶ Маркетинговые материалы
"SEK'D presents its newest soundcard designed to give you excellent digital and analog sound with the connections you need."
"With high quality 24-bit/96-kHz digital audio and 20-bit/48-kHz analog audio, use of the Prodif Plus will result in superior sound quality. Digital connections for SPDIF, unbalanced AES/EBU and ADAT™ interfaces, will allow connection to the equipment you own today, and the equipment yet to be purchased."
"Driver support includes Windows™ 95 & 98, which allow this PCI card to be an excellent solution for most sound card needs. And the new PRODIF PLUS is priced at a very attractive and affordable level making it the perfect card for semi-professional, project studio and home hobbiest projects."
¶ Преимущества и недостатки
¶ Плюсы
- Универсальность подключения (S/PDIF, AES/EBU, ADAT, аналог)
- Поддержка высоких частот (96 кГц) в цифре
- Трансформаторная развязка цифровых интерфейсов
- Игнорирование защиты от копирования
- Низкоомный аналоговый выход для наушников
- Аппаратный мониторинг с нулевой задержкой
- Масштабирование нескольких карт
¶ Минусы
- Аналоговые преобразователи только 20 бит / 48 кГц
- ADAT работает только в 2-канальном режиме
- Джамперное переключение уровня входа (не программное)
- Драйверы только для Windows 95/98 (на момент релиза)
- Сигнал/шум 90 дБ (скромно по современным меркам)
¶ Комплектация
- PCI-карта Prodif Plus
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Универсальная PCI-звуковая карта |
| Цифровые входы | 2 x RCA (S/PDIF/AES/EBU), 2 x TOSLINK (S/PDIF/ADAT) |
| Цифровые выходы | 2 x RCA (S/PDIF/AES/EBU), 2 x TOSLINK (S/PDIF/ADAT) |
| Аналоговые входы | 2 x 1/4" джек (стерео) |
| Аналоговые выходы | 2 x 1/4" джек (стерео, низкоомные) |
| Разрядность (цифра) | 8, 16, 20, 24 бит |
| Частоты (цифра) | 32, 44.1, 48, 64, 88.2, 96 кГц |
| Разрядность (аналог) | 20 бит |
| Частоты (аналог) | 11.05 - 48 кГц |
| Сигнал/шум (аналог) | 90 дБ |
| Мониторинг | Нулевая задержка |
| Драйверы | Windows 95/98 (MME) |
