Производитель: SEK'D
Тип устройства: Специализированная PCI-карта цифрового ввода-вывода для формата TDIF
Год выпуска: 2001
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI
Цена на момент релиза: $632
¶ Обзор

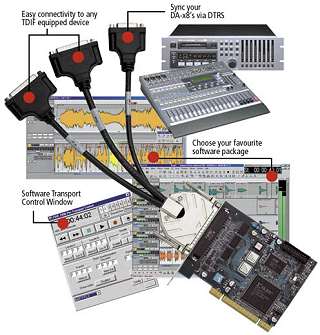

SEK'D Prodif T 2496 — это специализированная PCI-карта, предназначенная для подключения компьютера к оборудованию, использующему формат TDIF (TASCAM Digital Interface Format). Карта позволяет передавать до 16 каналов цифрового аудио (через два порта TDIF) с разрядностью до 24 бит и частотами дискретизации до 96 кГц.
Prodif T 2496 создана для бесшовной интеграции с любыми TDIF-устройствами: цифровыми магнитофонами серии DA-x8 (DA-38, DA-78HR, DA-98), цифровыми микшерными пультами, AD/DA конвертерами и микрофонными предусилителями с TDIF-интерфейсом. Карта также поддерживает протокол DTRS для синхронизации и полного программного управления транспортными функциями магнитофонов (включая включение записи, перемотку, поиск локаций).
Ключевая особенность: Полная интеграция с TDIF/DTRS оборудованием — передача 16 каналов аудио через один двунаправленный кабель и программное управление транспортными функциями магнитофонов (включая запись) прямо из компьютера.
Масштабируемость: До 4 карт Prodif T 2496 могут быть установлены в одной системе, обеспечивая до 48 каналов TDIF с семпл-точной синхронизацией.
¶ Ключевые особенности
- 2 порта TDIF: 16 каналов цифрового ввода/вывода (8+8) через кабельный адаптер.
- Поддержка 24 бит / 96 кГц: Высокое разрешение для профессиональных применений.
- DTRS Sync: Порт для синхронизации и управления DTRS-магнитофонами.
- Программное управление транспортом: Полный контроль функций магнитофонов (Play, Stop, Record, Shuttle, Locate) прямо из Windows.
- Поддержка записи: Возможность включения записи (Record Enable) на нескольких DTRS-магнитофонах.
- Frame-accurate transfers: Кадровая точность при передаче аудио (chase mode).
- Поддержка варьирования скорости: Shuttle control (vari-speed).
- Масштабирование: До 4 карт в одной системе (48 каналов) с семпл- и фазо-точной синхронизацией через WaveSync.
- Гибкая синхронизация: Internal, TDIF, DTRS-Clock.
- Plug & Play: Простая установка.
¶ Технические характеристики
¶ Цифровые интерфейсы
| Интерфейс | Описание |
|---|---|
| TDIF Port 1 | 8 каналов ввода/вывода через 25-контактный D-Sub (на адаптере) |
| TDIF Port 2 | 8 каналов ввода/вывода через 25-контактный D-Sub (на адаптере) |
| DTRS Sync Port | Синхронизация и управление DTRS-магнитофонами |
¶ Поддерживаемые форматы
| Параметр | Значение |
|---|---|
| Формат | TDIF (TASCAM Digital Interface Format) |
| Каналов на карту | 16 (8+8) |
| Макс. каналов (4 карты) | 48 |
| Разрядность | 16, 20, 24 бит |
| Частоты дискретизации | 44.1, 48, 88.2, 96 кГц |
¶ Синхронизация
| Источник | Описание |
|---|---|
| Internal | Внутренний генератор карты |
| TDIF | Синхронизация от входящего TDIF-сигнала |
| DTRS-Clock | Синхронизация от DTRS-магнитофона |
¶ DTRS-спецификации
| Функция | Описание |
|---|---|
| Управление транспортом | Play, Stop, Record, Shuttle, Locate |
| Record Enable | Поддержка включения записи на нескольких магнитофонах |
| Synchronous I/O | Кадровая точность (frame accurate) в режиме chase |
| Shuttle control | Управление варьированием скорости (vari-speed) |
| Locate points | Поддержка двух точек локации |
¶ Масштабирование
| Параметр | Значение |
|---|---|
| Макс. карт в системе | 4 |
| Макс. каналов | 48 |
| Синхронизация | Семпл- и фазо-точная (WaveSync) через внутренний шлейф |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium II
- ОЗУ: 64 МБ
- Слот: PCI
¶ Поддерживаемые ОС
| ОС | Драйверы |
|---|---|
| Windows 95/98/ME | MME, ASIO, AudioX |
| Windows NT 4 (SP3+) | MME, ASIO, AudioX |
| Windows 2000 | Использует NT-драйвер |
¶ Программное обеспечение (Prodif T 2496 Manager)

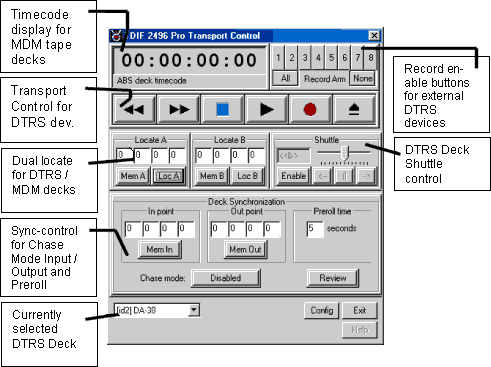

¶ Transport Control Panel (Главная панель)
Основной элемент управления — панель транспорта, которая позволяет:
- Управлять транспортными функциями подключённых DTRS-магнитофонов:
- Play, Stop, Record
- Shuttle (варискорость)
- Locate (переход к точкам)
- Включать запись (Record Enable) на нескольких магнитофонах одновременно
- Обеспечивать кадрово-точную синхронизацию (chase mode)
¶ Драйверы
Поддерживаются стандарты:
- MME (Windows Wave)
- ASIO (для Cubase VST, Logic Audio и др.)
- AudioX (специфический для SEK'D)
¶ Аппаратная реализация

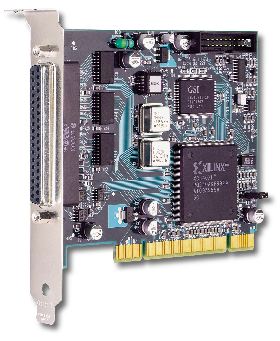

¶ PCI-карта
- Форм-фактор: Short PCI card
- Разъемы на карте: Один разъем для подключения кабельного адаптера (вероятно, 50-контактный или аналогичный)

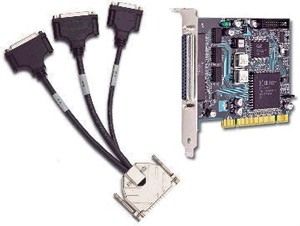

¶ Кабельный адаптер (в комплекте)
Включает:
- 2 x TDIF порта (вероятно, 25-контактные D-Sub) — каждый на 8 каналов
- 1 x DTRS Sync порт (для синхронизации и управления)
¶ Синхронизация нескольких карт
Для объединения до 4 карт используется внутреннее соединение шлейфом (WaveSync), обеспечивающее семпл- и фазо-точную синхронизацию всех каналов.
¶ Применение
¶ Для студий с TASCAM DA-x8
- Подключение компьютера к магнитофонам DA-38, DA-78HR, DA-98
- Передача 16 каналов аудио через один кабель
- Полное управление транспортом из программы (Cubase, Samplitude и др.)
¶ Для цифровых микшеров и конвертеров
- Подключение цифровых пультов с TDIF-интерфейсами
- Работа с AD/DA конвертерами и микрофонными предусилителями, имеющими TDIF
¶ Для многоканальных систем
- Объединение до 4 карт для получения 48 каналов
- Синхронная работа всех каналов с кадровой точностью
¶ Маркетинговые материалы
"The Prodif T 2496 is specifically designed to integrate seamlessly with any T/DIF equipped device. Complete with DTRS sync support and a software transport control window, the Prodif T 2496 makes synchronous transfers, punch ins, and overdubs completely trouble-free."
"Just one dual T/DIF cable can transfer 16 channels of digital audio from any T/DIF equipped DA-x8, mic pre, AD/DA converter and digital console. Even expand your I/O up to 48 channels by chaining multiple cards together."
"Untidy AES/EBU cabling or ADAT / T/DIF converters can be relegated to the past. Simply connect, start-up and enjoy the benefits of high audio resolution, frame accurate transfers and true integration!"
¶ Преимущества и недостатки
¶ Плюсы
- 16 каналов цифрового аудио через два порта TDIF
- Поддержка 24 бит / 96 кГц
- Полное программное управление DTRS-магнитофонами
- Масштабирование до 4 карт (48 каналов)
- Кадровая точность синхронизации
- Устранение необходимости в громоздких AES/EBU кабелях и конвертерах ADAT/TDIF
¶ Минусы
- Специализированный формат (только для TDIF/DTRS оборудования)
- Требуется DTRS-совместимое оборудование для полного функционала
- Только для Windows (нет поддержки Mac)
- В slave-режиме частота ограничена 48 кГц
¶ Комплектация
- PCI-карта Prodif T 2496
- Кабельный адаптер с двумя портами TDIF и портом DTRS Sync
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Специализированная PCI-карта для TDIF |
| TDIF порты | 2 (16 каналов) |
| DTRS Sync | Да |
| Разрядность | 16, 20, 24 бит |
| Частоты | 44.1, 48, 88.2, 96 кГц |
| Синхронизация | Internal, TDIF, DTRS-Clock |
| Макс. карт в системе | 4 (48 каналов) |
| Управление транспортом | Play, Stop, Record, Shuttle, Locate |
| ОС | Windows 95/98/ME/NT4/2000 |
| Драйверы | MME, ASIO, AudioX |
