Производитель: SEK'D
Тип устройства: Профессиональная 8-канальная PCI-звуковая карта с аналоговыми входами/выходами и MIDI
Год выпуска: 2000
Разрядность: 24 бит (поддержка 16, 18, 20, 24 бит)
Макс. частота дискретизации: 96 кГц
Интерфейс: PCI
Цена на момент релиза: $599 (£399)
¶ Обзор
SEK'D Siena — это профессиональная 8-канальная PCI-звуковая карта, предлагающая 8 аналоговых входов и 8 выходов (на разъёмах RCA через кабельный адаптер) и два MIDI входа и выхода. Карта использует четыре чипа AKM AK4524 для АЦП/ЦАП, обеспечивая поддержку 24 бит и частот дискретизации до 96 кГц.
Siena создана как доступное решение для многоканальной записи и воспроизведения, предлагая возможность объединения до четырёх карт в одной системе для получения 32 каналов с семпл-точной синхронизацией. Карта также имеет расширенные MIDI-возможности, включая фильтрацию MIDI-сообщений, и тесную интеграцию с программным обеспечением SEK'D Samplitude (автоматическая врезка, автоматический мониторинг при записи, управление высотой тона).
Ключевая особенность: 8 аналоговых каналов и полноценный MIDI-интерфейс (2 in/2 out) на одной карте с возможностью расширения до 32 каналов путём синхронизации четырёх карт.
Тесная интеграция с Samplitude: При использовании с Samplitude Pro доступны уникальные функции: автоматическая врезка (Auto Punch), автоматический мониторинг при записи (Auto-Record-Monitoring) и управление высотой тона.
¶ Ключевые особенности
- 8 аналоговых входов / 8 выходов: Разъёмы RCA на кабельном адаптере (16 проводов, около 30 см длиной).
- MIDI интерфейс: 2 входа, 2 выхода (32 канала) на кабельном адаптере.
- Преобразователи: 4 x AKM AK4524 (24 бит, 64x oversampling АЦП, 128x oversampling ЦАП).
- Поддержка частот: от 11.025 до 96 кГц.
- Поддержка разрядности: 8, 16, 18, 20, 24 бит.
- SyncBus: Синхронизация до 4 карт с точностью до семпла (32 канала).
- Аппаратный мониторинг: Мониторинг с нулевой задержкой через матрицу входов.
- Фильтрация MIDI: Расширенные возможности фильтрации MIDI-сообщений по каналам и типам.
- Интеграция с Samplitude: Поддержка Auto Punch, Auto-Record-Monitoring, управление высотой тона.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | RCA (через кабельный адаптер) |
| Количество | 8 входов (красные), 8 выходов (черные) |
| Максимальный входной уровень | +8 dBu |
| Дополнительное усиление входов | +18 dB |
| АЦП | AKM AK4524 (24 бит, 64x oversampling) |
| ЦАП | AKM AK4524 (24 бит, 128x oversampling) |
| Сигнал/шум | 95 дБ |
| THD+N | < 0.005% (90 дБ) |
¶ MIDI интерфейс
| Параметр | Значение |
|---|---|
| Количество входов | 2 |
| Количество выходов | 2 |
| Разъемы | DIN-5 на кабельном адаптере |
| Фильтрация | 7 типов командных сообщений, 11 типов системных сообщений |
¶ Типы фильтров MIDI
| Категория | Сообщения |
|---|---|
| Command Filters | Note On, Note Off, Polyphonic Aftertouch, Channel Aftertouch, Program Change, Control/Mode Change, Pitch Wheel |
| System Filters | System Exclusive, MIDI Time Code, Song Position Pointer, Song Select, Tune Request, Time Clock, Start, Continue, Stop, Active Sensing, System Reset |
¶ Преобразователи (AKM AK4524)
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 24 бит | 24 бит |
| Oversampling | 64x | 128x |
¶ Поддерживаемые частоты дискретизации
11.025, 22.05, 32, 44.1, 48, 88.2, 96 кГц.
¶ Поддерживаемые разрядности
8, 16, 18, 20, 24 бит.
¶ Измерения (RMS background noise)
| Режим | Уровень шума |
|---|---|
| 16 бит / 44.1 кГц | -89 до -94 dB (зависит от входа) |
| 24 бит / 44.1 кГц | -91 до -96 dB (зависит от входа) |
¶ SyncBus (синхронизация нескольких карт)
| Параметр | Значение |
|---|---|
| Макс. карт в системе | 4 |
| Макс. каналов | 32 аналоговых входа/выхода |
| Точность синхронизации | Семпл-точная (sample-accurate) |
| Режимы | Master, Slave, Autonomous |
¶ Системные требования
¶ Минимальные
- ОС: Windows 95/98/NT 4.0
- Процессор: Pentium (рекомендуется Pentium II 300+)
- ОЗУ: 64 МБ (рекомендуется 128 МБ)
- Слот: PCI
¶ Драйверы
| Версия | Поддержка |
|---|---|
| 2.08 | MME, DirectSound |
| 3.0 | MME, DirectSound, ASIO, ASIO 2.0 Direct Monitoring |
Примечание: Драйверы версии 3.0 (немецкие) появились в конце тестового периода. Английская версия ожидалась вскоре.
¶ Программное обеспечение (Siena Manager)
Siena Manager имеет модульную структуру с отдельными окнами для входа, выхода и настроек.

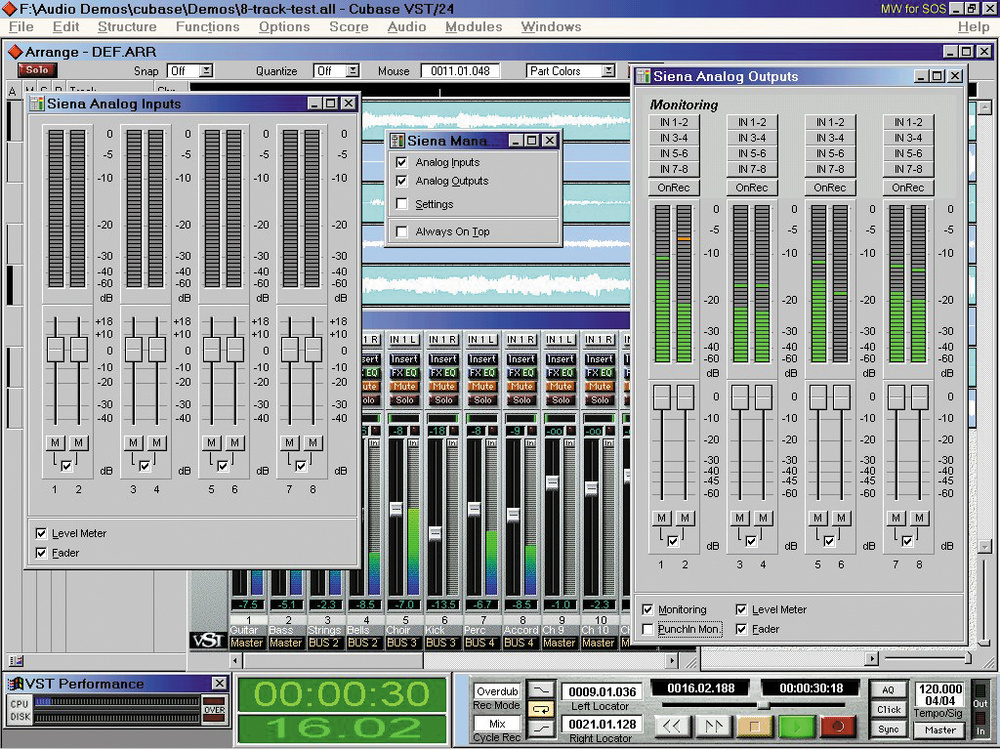

¶ Analog Inputs Window
| Элемент | Описание |
|---|---|
| Fader | 4 пары вертикальных фейдеров (+18 dB до -40 dB) с Mute и группировкой |
| Level Meter | Пиковые индикаторы (60 dB диапазон, peak-hold) |
¶ Analog Outputs Window
| Элемент | Описание |
|---|---|
| Fader | 4 пары фейдеров (0 dB до -60 dB) |
| Level Meter | Пиковые индикаторы pre-fader |
| Monitoring | Матрица мониторинга: кнопки In 1-2, 3-4, 5-6, 7-8 для каждой пары выходов |
| OnRec | Автоматическое включение мониторинга при записи |
| PunchIn Mon | Дополнительная кнопка OnPunch для работы с Samplitude |
¶ Settings Window (Audio Page)
| Параметр | Описание |
|---|---|
| Synchronisation Mode | Master, Slave, Autonomous |
| Start/Stop sync | Playback Devices, Record Devices, Both |
| DirectSound | Automatic Latency Adjustment / Manual (1-100 мс) |
| Optimised Cursor Handling | Улучшение позиционирования курсора |
| Default playback format | 8/16 бит, 22/44.1/48 кГц |

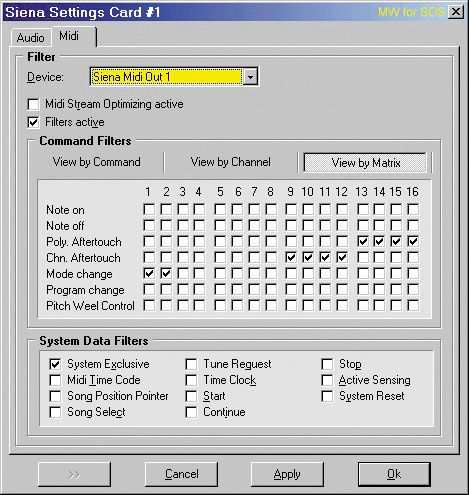

¶ Settings Window (MIDI Page)
- MIDI Stream Optimising: Удаление избыточных данных (ускоряет реакцию синтезаторов)
- Filter Active: Включение фильтрации для каждого порта
- View modes: By Channel, By Command, By Matrix (полная матрица 16x7)
¶ Интеграция с Samplitude
При использовании с программой Samplitude Pro доступны уникальные функции:
- Auto Punch: Автоматическая врезка
- Auto-Record-Monitoring: Автоматический мониторинг при записи
- Pitch Control: Управление высотой тона

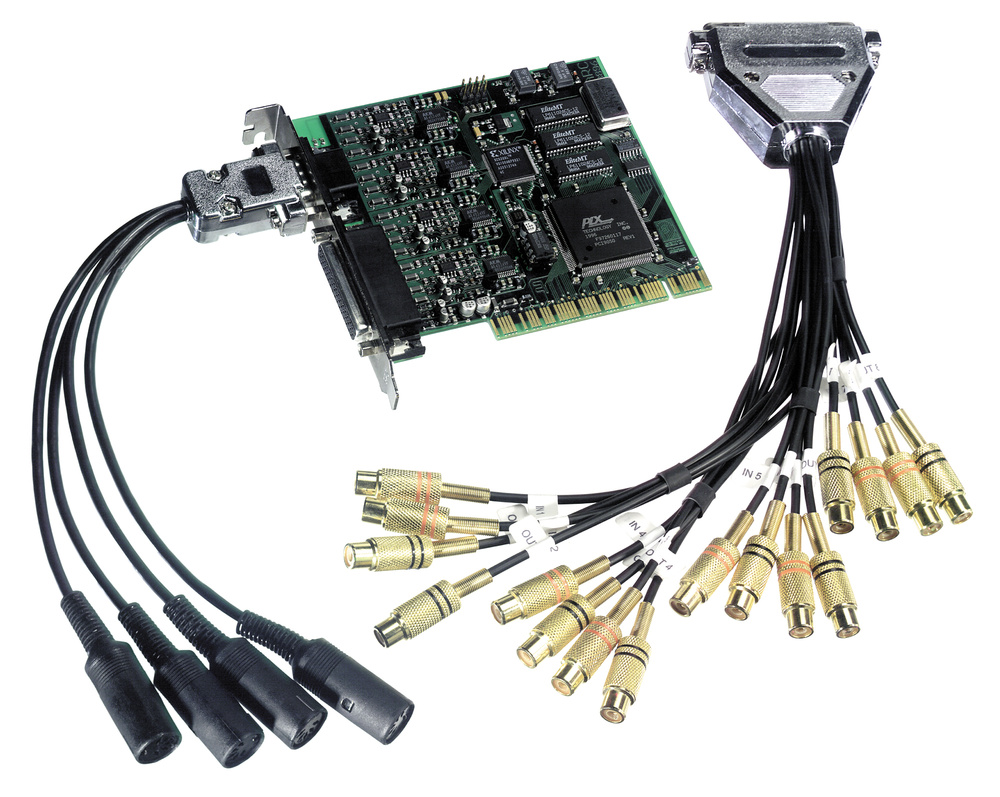

¶ Аппаратная реализация
¶ PCI-карта
- Размер: Менее 5 дюймов
- Разъемы на заглушке:
- 44-контактный D-Sub (аналоговые входы/выходы)
- 9-контактный D-Sub (MIDI)
- Внутренние разъемы: SyncBus (8-контактный) для синхронизации нескольких карт
¶ Кабельные адаптеры
¶ Аналоговый адаптер
- 16 экранированных проводов длиной ~30 см
- 8 красных разъемов RCA (входы)
- 8 черных разъемов RCA (выходы)
- Каждый провод имеет маркировочную бирку
¶ MIDI адаптер
- 4 отдельных экранированных провода
- 4 разъема DIN-5 (2 in, 2 out)
¶ Качество звука
¶ Субъективная оценка
- Сравнение с Echo Gina: Siena даёт более глубокий низ, более открытые и сфокусированные верха, более естественное звучание вокала и акустических инструментов.
- Сравнение с Terratec EWS88MT: Очень похожее звучание (те же конвертеры), но Siena имеет преимущество в дополнительных MIDI портах.
- 24 бит: Улучшение заметно, особенно в детализации.

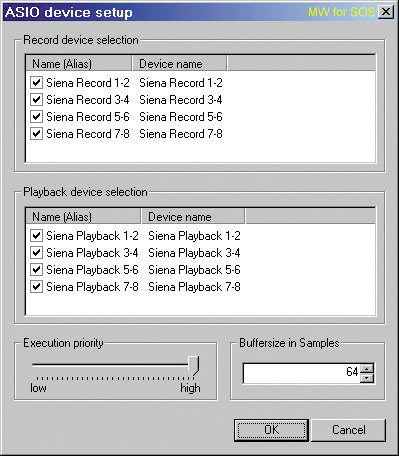

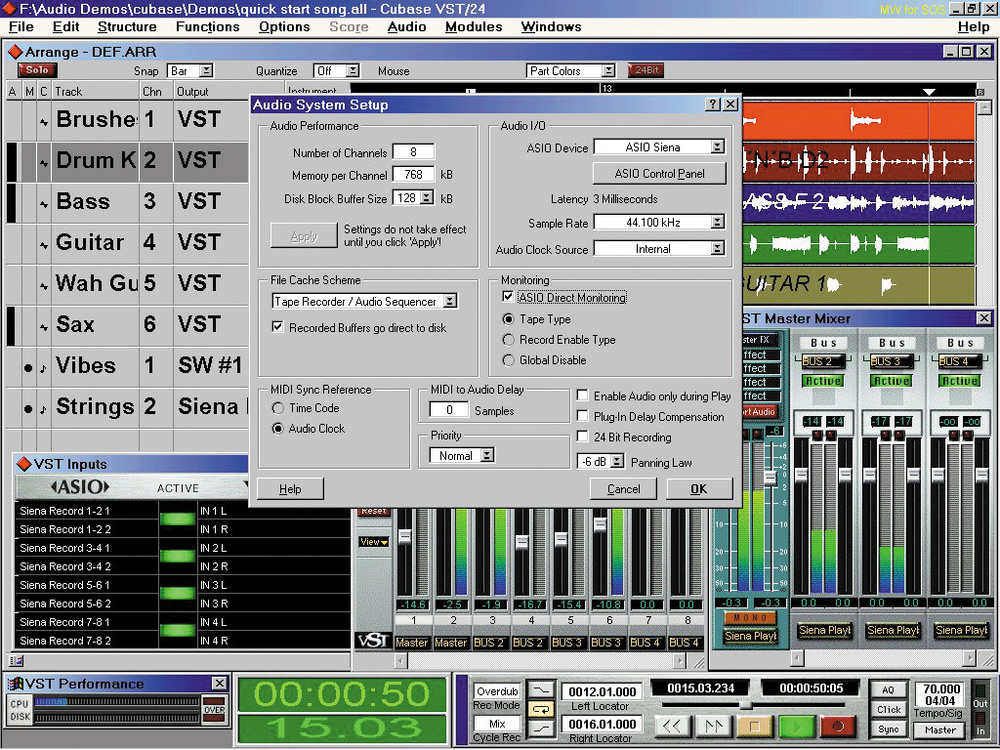

¶ Производительность ASIO (версия 3.0)
| Буфер | Задержка |
|---|---|
| 128 байт | 3 мс (Pentium II 450 МГц) |
| 64 байта | 1 мс (минимально возможная, но могут быть клики) |
¶ Маркетинговые материалы
"SEKD's ProDif 96, which I reviewed in SOS September '98, was one of the first ever 24‑bit/96kHz‑capable soundcards. At the time it cost £600 and had only 20‑bit D‑A converters for monitoring purposes, and no A‑D converters at all. How times change! The new SEKD Siena soundcard offers eight analogue inputs and eight analogue outputs, all with 24/96 capability, along with two MIDI Ins and two MIDI Outs, for the very reasonable price of £399."
"Drivers are supplied for Windows 95, 98, and NT 4.0, and support up to four cards in one machine: one card is designated the Master, and the others can be slaved to it in perfect sync for an impressive 32‑in/32‑out system."
"Users of SEKD's Samplitude also get a few extra features such as Auto Punch and Auto‑Record‑Monitoring."
¶ Цитаты из обзора (Sound On Sound)
"The Siena's 16‑bit audio playback quality was a definite improvement on that of my Echo Gina card. The bottom end of the Siena seemed to go slightly deeper, while its top end was more open and focussed, making vocal and other acoustic recordings sound slightly more natural, and also giving you the impression of being able to hear further into the music."
"When I'd only tried the version 2.08 drivers I wasn't convinced that SEKD had a strong enough product to compete in an already crowded market, but having tried out the latest version 3.0 drivers with ASIO support (albeit in German) the situation changes considerably. Once the English version arrives they should find a lot of potential customers who are using Cubase or Logic Audio and want a new soundcard with very low latency and versatile options to run soft synths alongside."
"On my Pentium II 450MHz PC I managed to drop it right down to 128 bytes without glitching, for an excellent latency figure of 3mS."
"The MIDI page provides a huge number of filtering options, which are separately configurable for both MIDI Ins and both MIDI Outs."
¶ Преимущества и недостатки
¶ Плюсы
- 8 аналоговых входов/выходов (24/96)
- 2 MIDI входа и 2 MIDI выхода (32 канала)
- Расширенная фильтрация MIDI-сообщений
- Синхронизация до 4 карт (32 канала)
- Аппаратный мониторинг с нулевой задержкой
- Интеграция с Samplitude (Auto Punch и др.)
- ASIO 2.0 Direct Monitoring (версия 3.0)
- Гибкие настройки DirectSound
¶ Минусы
- Нет цифровых интерфейсов (S/PDIF, AES/EBU)
- Несимметричные RCA разъёмы (более подвержены шумам)
- Кабельные адаптеры (30 см) могут быть неудобны
- Нет текстового отображения положения фейдеров
- Измеренный шум немного выше, чем у конкурентов
- Драйверы версии 3.0 сначала вышли только на немецком
¶ Конкуренты (на момент релиза)
| Модель | Аналоговые каналы | MIDI | Цифровой I/O | Цена | Особенности |
|---|---|---|---|---|---|
| SEK'D Siena | 8 in / 8 out | 2 in/2 out | Нет | £399 | Расширенная MIDI-фильтрация |
| Terratec EWS88MT | 8 in / 8 out | 1 in/1 out | S/PDIF | £399 | Внешний блок с преобразователями |
| Gadget Labs Wave/8*24 | 8 in / 8 out | Нет | Опционально | ~£449 | Только 48 кГц |
¶ Комплектация
- PCI-карта Siena
- Кабельный адаптер с 16 разъёмами RCA (8 in, 8 out)
- Кабельный адаптер с 4 разъёмами MIDI (2 in, 2 out)
- Драйверы на CD-ROM
- Samplitude Pro (восьмидорожечная версия)
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Профессиональная PCI-звуковая карта |
| Аналоговые входы | 8 x RCA |
| Аналоговые выходы | 8 x RCA |
| MIDI | 2 in, 2 out (DIN-5) |
| АЦП/ЦАП | AKM AK4524 (24 бит) |
| Сигнал/шум | 95 дБ |
| THD+N | < 0.005% |
| Частоты | 11.025 - 96 кГц |
| Макс. карт в системе | 4 (32 канала) |
| Мониторинг | Аппаратный, нулевая задержка |
| Задержка ASIO | до 3 мс (128 байт) |
| Драйверы | MME, DirectSound, ASIO 2.0 |
| ОС | Windows 95/98/NT4 |
