Производитель: Sonorus
Тип устройства: Высококлассная многоканальная компьютерная система записи (PCI карта + внешние конвертеры)
Год выпуска: 1998
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Цена на момент релиза: $2995 (АЦП) + $2995 (ЦАП) + стоимость карты STUDI/O
¶ Обзор

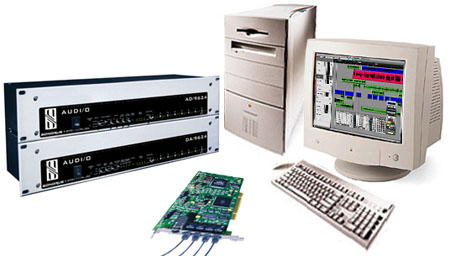

Sonorus DAW 9624 — это высококлассная многоканальная компьютерная система записи, разработанная совместно компаниями Sonorus и Mytek. Система объединяет 16-канальную цифровую PCI-карту Sonorus STUDI/O с 8-канальными конвертерами Mytek серии 8X96, обеспечивая непревзойдённое качество преобразования с динамическим диапазоном до 120 дБ и поддержкой частот до 96 кГц.
Система построена на базе технологии S/MUX, позволяющей передавать 24-битный аудио с частотами 88.2 и 96 кГц через два канала ADAT-интерфейса. DAW 9624 предлагает модульную архитектуру, позволяющую наращивать количество каналов блоками по 8, и совместима со всеми популярными программами записи (Cubase VST/24, Samplitude 2496, SAWPro, Wavelab, Cakewalk 8 и др.).
Ключевая особенность: Высококачественные 24-битные конвертеры Mytek (до 120 дБ динамического диапазона) в сочетании с гибкой цифровой платформой Sonorus STUDI/O и поддержкой 96 кГц через S/MUX.
Аудиофильское качество: Mytek известен своими первоклассными конвертерами, используемыми в профессиональных DAW-системах Sonic Solutions, Sadie и Pro Tools 24. DAW 9624 приносит это качество в открытую платформу.
¶ Компоненты системы
¶ Sonorus STUDI/O (PCI-карта)
- 16-канальная цифровая PCI-карта с двумя оптическими интерфейсами ADAT.
- Поддержка режимов:
- 16 каналов 24 бит / 48 (44.1) кГц
- 8 каналов 24 бит / 96 (88.2) кГц (с использованием S/MUX)
- Работа с Mac и PC.
- Требуется драйвер версии 2.0 для работы в составе DAW 9624.

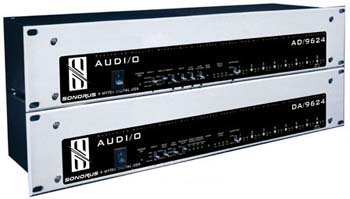

¶ AUDI/O AD/9624 (АЦП)
- 8 симметричных аналоговых входов: +4 dBu.
- 4 стерео цифровых входа / 4 выхода AES/EBU.
- Цифровые входы/выходы ADAT: С поддержкой технологии S/MUX.
- Преобразователи: Crystal CS5396 (24 бит).
- Динамический диапазон: до 120 дБ.
- Синхронизация: Вход и выход Word Clock (BNC).
- Опциональные платы: TDIF, Sonic, ProTools.
- Преобразование форматов: ADAT ↔ AES/EBU.
- Подавление джиттера: Аттенюация джиттера ADAT-интерфейса.
- Noise shaping: До 16 или 20 бит.
¶ AUDI/O DA/9624 (ЦАП)
- 8 симметричных аналоговых выходов: +4 dBu.
- 4 стерео цифровых входа / 4 выхода AES/EBU.
- Цифровые входы/выходы ADAT: С поддержкой технологии S/MUX.
- Преобразователи: Mytek 8X96 (24 бит, аудиофильское качество).
- Динамический диапазон: до 120 дБ.
- Синхронизация: Выход Word Clock (BNC).
- Опциональные платы: TDIF, Sonic, ProTools.
- Преобразование форматов: ADAT ↔ AES/EBU.
¶ Технические характеристики
¶ Sonorus STUDI/O
(Подробные характеристики см. в отдельном обзоре)
| Параметр | Значение |
|---|---|
| Цифровые интерфейсы | 2 x ADAT оптический (TOSLINK) |
| Режимы | 16 ch @ 48 кГц / 8 ch @ 96 кГц (S/MUX) |
| Разрядность | 24 бит |
| ПО | Драйвер версии 2.0 для DAW 9624 |
¶ AUDI/O AD/9624 (АЦП)
| Параметр | Значение |
|---|---|
| Аналоговые входы | 8 x симметричных (+4 dBu) |
| Цифровые AES/EBU | 4 входа / 4 выхода (стерео) |
| Цифровые ADAT | 2 входа / 2 выхода (с S/MUX) |
| АЦП | Crystal CS5396, 24 бит |
| Динамический диапазон | до 120 дБ |
| Синхронизация | Word Clock In/Out (BNC), AES11 |
| Внутренние частоты | 44.1, 48, 88.2, 96 кГц (джиттер 10 ps) |
| Внешние частоты | 25-100 кГц |
| Noise shaping | до 16/20 бит |
| Подавление джиттера | Да |
| Опционально | TDIF, Sonic, ProTools |
| Питание | 110/220 В |
¶ AUDI/O DA/9624 (ЦАП)
| Параметр | Значение |
|---|---|
| Аналоговые выходы | 8 x симметричных (+4 dBu) |
| Цифровые AES/EBU | 4 входа / 4 выхода (стерео) |
| Цифровые ADAT | 2 входа / 2 выхода (с S/MUX) |
| ЦАП | Mytek 8X96, 24 бит, аудиофильское качество |
| Динамический диапазон | до 120 дБ |
| Синхронизация | Word Clock Out (BNC), AES11 |
| Частоты | 25-100 кГц |
| Опционально | TDIF, Sonic, ProTools |
| Питание | 110/220 В |
¶ Технология S/MUX
S/MUX (Sample Multiplexing) — технология, позволяющая передавать 24-битный аудио с высокой частотой дискретизации (88.2 или 96 кГц) через стандартные ADAT-интерфейсы, используя два канала для одного аудиоканала.
В системе DAW 9624:
- Режим 48 кГц: 16 каналов через два ADAT-порта.
- Режим 96 кГц: 8 каналов через два ADAT-порта (S/MUX).
¶ Преобразование форматов
АЦП и ЦАП поддерживают преобразование цифровых форматов в реальном времени:
- ADAT ↔ AES/EBU
- Другие форматы через опциональные платы (TDIF, Sonic, ProTools)
¶ Модульность и масштабирование
Система позволяет наращивать количество каналов блоками по 8:
¶ Пример конфигурации: 8 входов / 32 выхода @ 48 кГц
| Компонент | Количество |
|---|---|
| Sonorus STUDI/O | 2 |
| AUDI/O AD/9624 | 1 |
| AUDI/O DA/9624 | 4 |
¶ Пример конфигурации: 8/16 каналов @ 96 кГц
Та же конфигурация может быть переключена на 8 входов и 16 выходов в режиме 96 кГц.
¶ Совместимое ПО
Система работает со всеми популярными программами, поддерживающими 24 бит / 96 кГц:
- Steinberg Cubase VST/24
- SEK'D Samplitude 2496
- Innovative Quality Software SAWPro
- Steinberg Wavelab
- Cakewalk 8
- Waves Native Power Pack (плагины)
А также со всем ПО для 44.1 и 48 кГц.
¶ Системные требования
¶ Sonorus STUDI/O
(см. отдельный обзор)
- Windows 95: Pentium 133 МГц, 32 МБ RAM
- Macintosh: 120 МГц 604e, 64 МБ RAM, Cubase VST 3.5
¶ Маркетинговые материалы
"In Spring of 1998 Sonorus teamed up with Mytek, Inc., makers of first grade audiophile quality audio converters. Mytek converters, such as 24 bit Workstation AD/DA, can be found in the front end of many professional DAWs such as Sonic Solutions, Sadie and Protools 24."

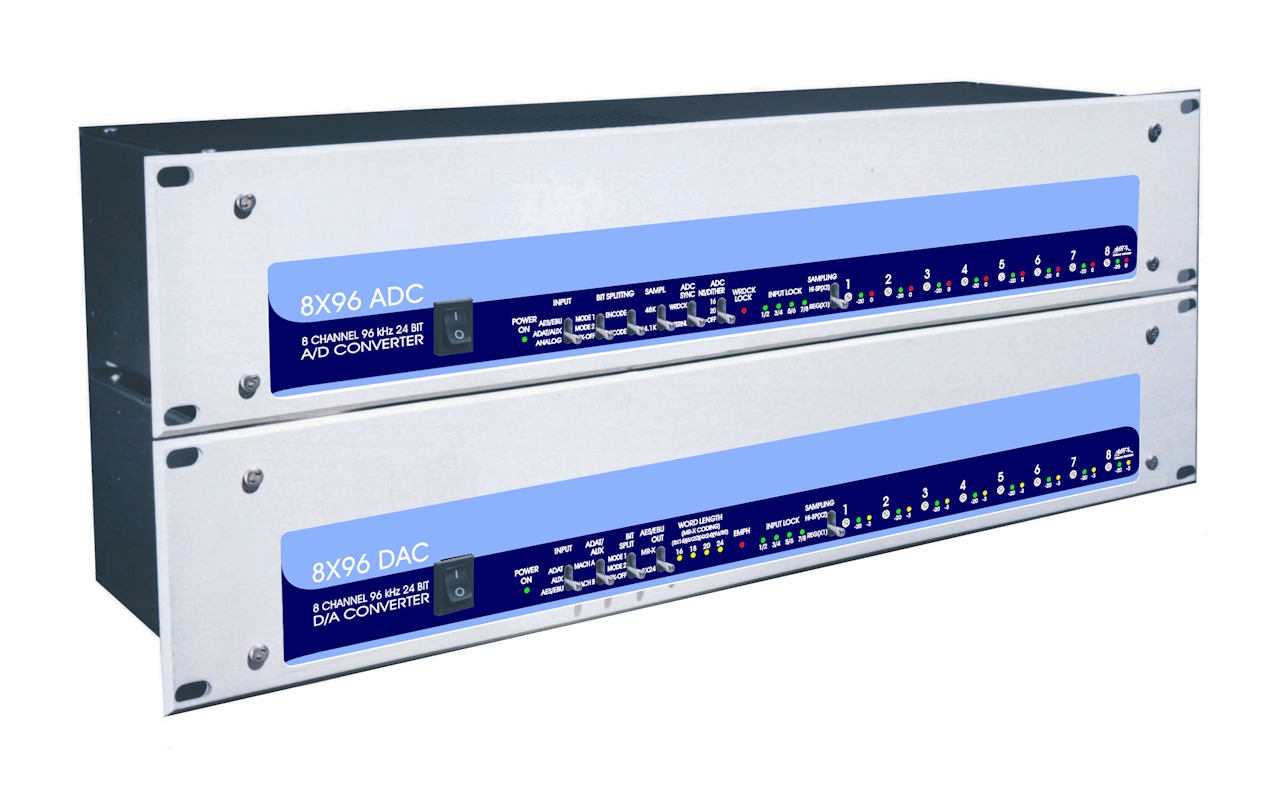

"Mytek's new products that include 8X96 Series 8 channel 24 bit, 96 kHz ADC and DAC, push performance further, to 120dB dynamic range, flat to 40 kHz, truly transparent audiophile sound."
"Together, we have developed 24 bit, 96 kHz software drivers for Sonorus STUDI/O card and appropriate ADAT lightpipe 24 bit, 96 kHz interface daughter card for our 8X96 ADC and DAC."
"The result is DAW 9624TM -- very high performance 8+ channel, 24-bit, 96 kHz DAW hardware package, an open hardware platform capable of running most of audio software available today."
¶ Преимущества и недостатки
¶ Плюсы
- Высококачественные 24-битные конвертеры Mytek (до 120 дБ)
- Поддержка 96 кГц через технологию S/MUX
- Модульная архитектура (наращивание блоками по 8)
- Преобразование форматов в реальном времени
- Гибкость подключения (AES/EBU, ADAT, опционально TDIF и др.)
- Word Clock синхронизация
- Открытая платформа (работает с любым ПО)
- Аудиофильское качество по доступной цене (по сравнению с закрытыми системами)
¶ Минусы
- Высокая стоимость (конвертеры по $2995 каждый)
- Требуется отдельная карта STUDI/O
- Для 96 кГц количество каналов сокращается вдвое
- Опциональные платы приобретаются отдельно
¶ Комплектация
Базовая система DAW 9624 включает:
- Sonorus STUDI/O (1 шт.)
- AUDI/O AD/9624 (1 шт.)
- AUDI/O DA/9624 (1 шт.)
Возможна покупка компонентов по отдельности.
¶ Сводная таблица
| Компонент | Характеристики |
|---|---|
| Sonorus STUDI/O | 16-канальная PCI-карта с 2 x ADAT (до 96 кГц с S/MUX) |
| AUDI/O AD/9624 | 8-канальный АЦП (Crystal CS5396), 8 in, AES/EBU, ADAT, Word Clock |
| AUDI/O DA/9624 | 8-канальный ЦАП (Mytek 8X96), 8 out, AES/EBU, ADAT, Word Clock |
| Динамический диапазон | до 120 дБ |
| Разрядность | 24 бит |
| Частоты | 44.1, 48, 88.2, 96 кГц |
| Аналоговые входы/выходы | Симметричные, +4 dBu |
| Цифровые интерфейсы | AES/EBU, ADAT (S/MUX), Word Clock |
| Опционально | TDIF, Sonic, ProTools |
| Синхронизация | Word Clock In/Out, AES11 |
