Производитель: Sonorus
Тип устройства: Профессиональная 16-канальная PCI-карта цифрового ввода-вывода
Год выпуска: 1997
Разрядность: 24 бит (цифра) / 18 бит (аналоговый выход)
Макс. частота дискретизации: 48 кГц (ADAT)
Интерфейс: PCI 2.1 (short card)
Цена на момент релиза: $849
¶ Обзор
Sonorus STUDI/O — это профессиональная 16-канальная PCI-карта цифрового ввода-вывода, построенная на двух оптических интерфейсах ADAT. Каждый из двух портов может быть независимо сконфигурирован программно для работы в режиме ADAT (8 каналов) или S/PDIF (2 канала), что обеспечивает уникальную гибкость подключения.
STUDI/O создана для студий, использующих ADAT-оборудование (ADAT XT, Fostex CX8/RD8, цифровые микшеры Yamaha 02R/03D, Spirit 328, Mackie Digital 8-Buss и др.). Карта позволяет передавать до 16 каналов цифрового аудио одновременно по оптическим кабелям, полностью исключая проблемы с заземлением и наводками.
Ключевая особенность: Два независимых оптических порта, каждый из которых может работать как 8-канальный ADAT или 2-канальный S/PDIF, обеспечивая до 16 каналов цифрового ввода/вывода на одной карте.

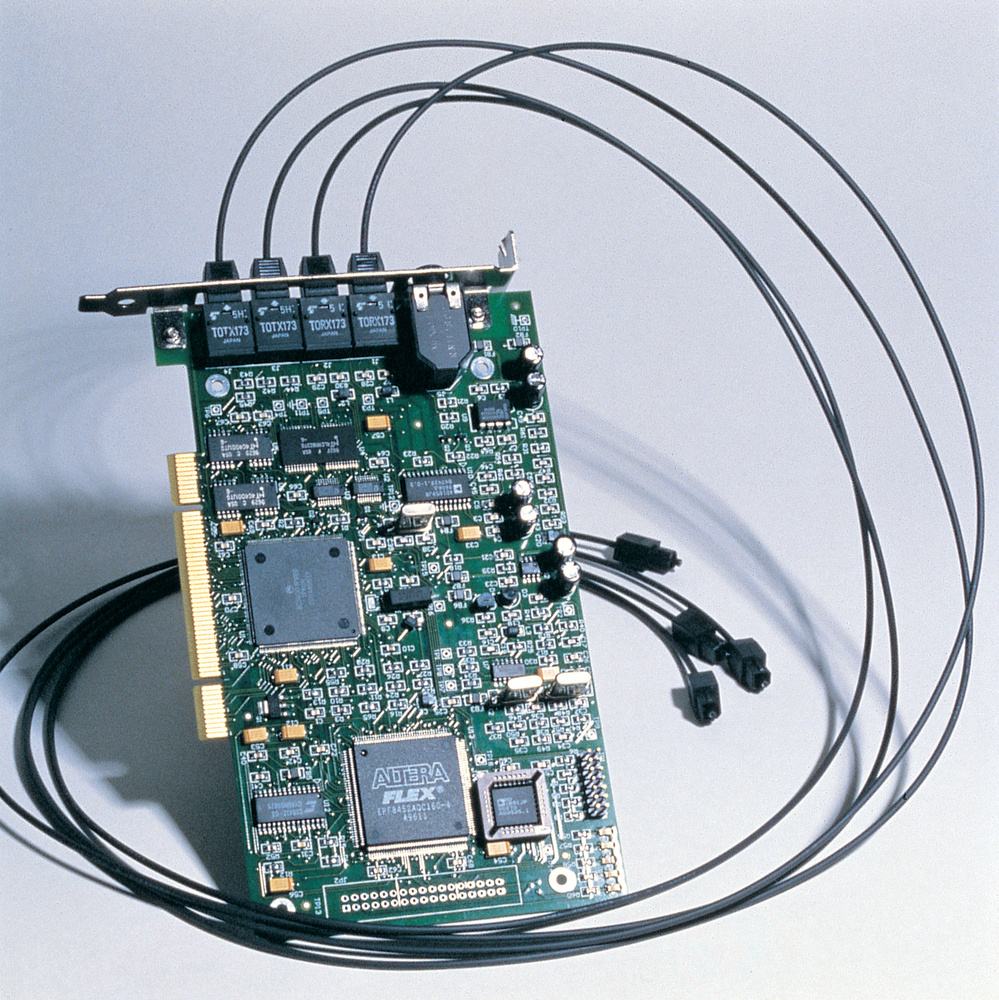

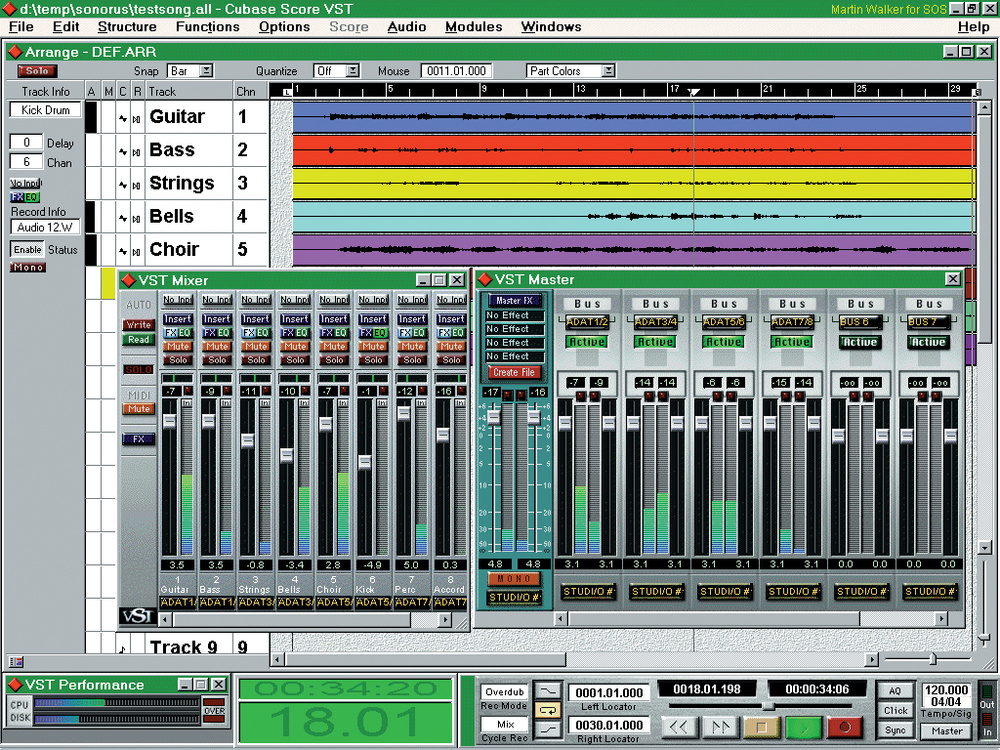

Кросс-платформенность: Полная поддержка Windows 95 и Macintosh с ASIO-драйверами для Cubase VST, что было редкостью для того времени.
¶ Ключевые особенности
- 2 оптических интерфейса: 4 порта (In A, In B, Out A, Out B), каждый программно переключается между ADAT (8 каналов) и S/PDIF (2 канала).
- 16 каналов цифрового ввода/вывода: При использовании обоих портов в режиме ADAT.
- Поддержка 24 бит: Цифровые интерфейсы поддерживают 24-битный аудио.
- Аналоговый выход: 18-битный стерео выход на разъёме 1/4" джек (для мониторинга или наушников).
- Преобразователь частоты дискретизации (SRC): Аппаратный стерео SRC с динамическим диапазоном 96 дБ и THD+N -95 дБ.
- Внутренняя обработка: 48-битное суммирование для мониторного микшера.
- Программная конфигурация: Без джамперов — все настройки через панель управления.
- Гибкая маршрутизация: Электронный патчбей для соединения любых входов и выходов.
- Мониторный микшер: 34 фейдера (16 входов + 16 выходов + 2 мастера) с панорамой, Mute и Solo.
- Масштабирование: Поддержка двух карт для 32 каналов ADAT.
- Опциональный Sync Backplate: Добавляет Word Clock (BNC) и ADAT Sync (9-pin).
¶ Технические характеристики
¶ Цифровые интерфейсы
| Параметр | Значение |
|---|---|
| Оптические входы | 2 x TOSLINK (In A, In B) |
| Оптические выходы | 2 x TOSLINK (Out A, Out B) |
| Форматы | ADAT (8 каналов) / S/PDIF (2 канала) — программно |
| Разрядность | 24 бит |
| Частоты дискретизации | До 48 кГц (ADAT) |
¶ Аналоговый выход
| Параметр | Значение |
|---|---|
| Тип разъема | 1/4" TRS (стерео, симметричный) |
| ЦАП | 18 бит |
| Макс. выходной уровень | +10 dBm (на 600 Ом) |
| THD+N | 0.004% (-94 дБ) |
| Шаг аттенюатора | 1.0 дБ |
| Диапазон аттенюатора | -62.5 дБ |
| Mute аттенюация | -74.2 дБ |
| Опция дизеринга | 16 бит с дизерингом (треугольный PDF) |
¶ Преобразователь частоты дискретизации (SRC)
| Параметр | Значение |
|---|---|
| Тип | Аппаратный, стерео |
| Динамический диапазон | 96 дБ |
| THD+N | -95 дБ |
| Фазовое отклонение | 0° |
¶ Синхронизация
| Источник | Описание |
|---|---|
| Внутренние генераторы | 44.1 кГц, 48 кГц (кварцевые, низкий джиттер) |
| Внешние | Любой оптический вход (независимо от формата) |
| Word Clock (опция) | Через Sync Backplate |
| ADAT Sync (опция) | Через Sync Backplate (чтение таймкода) |
| Варискорость | ~30-50 кГц через программируемый таймер |
¶ Мониторный микшер
| Параметр | Значение |
|---|---|
| Количество фейдеров | 34 (16 in + 16 out + 2 master) |
| Разрядность суммирования | 48 бит |
| Функции | Pan, Mute, Solo |
| Маршрутизация | Мониторный микс на любые две пары цифровых выходов |
¶ Индикация
| Тип | Описание |
|---|---|
| Пиковые метры | Для каждого входа, выхода и мастер-канала |
| Диапазон метров | 30, 60, 96, 144 дБ |
| Баллистика | Instantaneous, Peak Hold, Infinite Hold |
| Full-scale reference | 0, -14, -24 дБ |
| Статус/Ошибки | 7 индикаторов общего статуса, 6 для S/PDIF |
¶ Масштабирование
| Параметр | Значение |
|---|---|
| Макс. карт в системе | 2 |
| Макс. каналов ADAT | 32 |
| Драйвер для двух карт | StudIO-32ch |
¶ Потребление
| Параметр | Значение |
|---|---|
| Мощность | 3 Вт |
¶ Системные требования
¶ Windows
| Параметр | Минимальные | Рекомендованные |
|---|---|---|
| Процессор | Pentium 133 МГц | Pentium 200 МГц / Pentium Pro |
| ОЗУ | 32 МБ | 64 МБ |
| Жёсткий диск | — | Ultrawide SCSI/AV |
| Дисплей | — | 1024x768 |
¶ Macintosh
| Параметр | Минимальные | Рекомендованные |
|---|---|---|
| Процессор | 120 МГц 604e | 180 МГц 604e |
| ОЗУ | 64 МБ | 64 МБ |
| ПО | Cubase VST 3.5 | Cubase VST 3.5 |
| Дисплей | — | 1024x768 |
¶ Драйверы
| Платформа | Драйверы |
|---|---|
| Windows 95 | MME (WaveAudio), ASIO для Cubase VST |
| Macintosh | ASIO для Cubase VST |
¶ Программное обеспечение
¶ STUDI/O Properties (Панель управления)

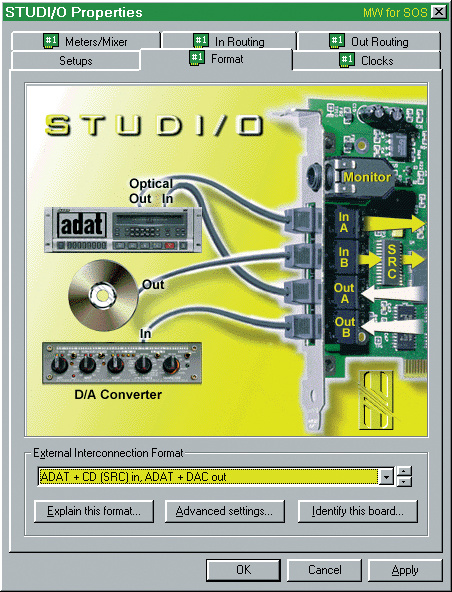

¶ Format Page
- Выбор предустановленных конфигураций (две ADAT, ADAT + DAT, ADAT + внешний конвертер, Korg 168RC и др.)

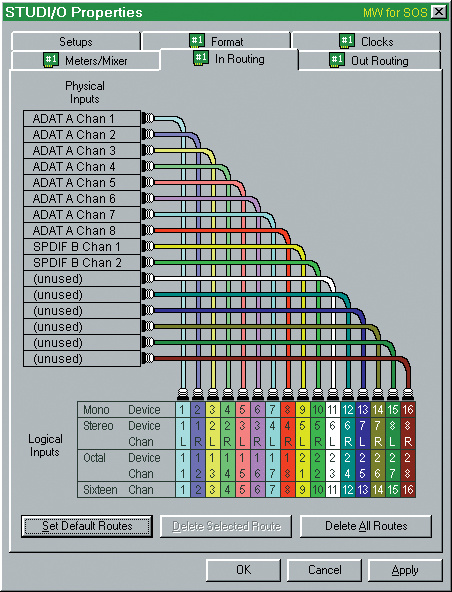

- In Routing / Out Routing — электронный патчбей
- Advanced Settings:
- Phase Reverse для каждого цифрового входа/выхода
- 16/18-бит опция для ЦАП (16 бит с дизерингом)
- Регулировка уровня ЦАП (-55 до +8 dBm)
¶ Clocks Page
- Main Clock: Lock to Input A, Lock to Input B, External Word Clock, Internal 44.1/48 kHz, Internal Varispeed
- Sample Rate Converter Clock (доступен при использовании S/PDIF)
¶ Status/Errors
- Общие индикаторы: ошибки входных данных, проблемы с сэмпл- и мастер-клоком
- S/PDIF индикаторы: No Lock, parity error, CRC error и др.
¶ Мониторный микшер
- 34 фейдера с Pan, Mute, Solo
- Пользовательские имена каналов (логические, физические или свои)
¶ Индикаторы уровня
- Настраиваемый диапазон (30-144 дБ)
- Настраиваемая баллистика
- Настраиваемый Full-scale reference
¶ Опциональный Sync Backplate
| Функция | Описание |
|---|---|
| Word Clock In | BNC |
| Word Clock Out | BNC |
| ADAT Sync In | 9-контактный (чтение таймкода) |
| Преобразование | ADAT таймкод → MTC |
| Punch I/O (PC only) | Семпл-точная запись/воспроизведение между ADAT и компьютером |
| Цена | ~£116 |
¶ Комплектация
- PCI-карта STUDI/O
- 4 x оптических кабеля TOSLINK (2 метра)
- Windows 95 драйверы на дискете
- CD-ROM с демо-версиями программ и звуковыми файлами
- Руководство пользователя (печатное и на CD)
¶ Применение
¶ Для владельцев ADAT-магнитофонов
- Перенос 8 или 16 дорожек с ADAT на компьютер за один проход
- Использование встроенных конвертеров ADAT (экономия на внешних АЦП/ЦАП)
¶ Для студий с цифровыми микшерами
- Подключение к Yamaha 02R/03D, Spirit 328, Mackie Digital 8-Buss
- 16-канальный цифровой ввод/вывод
¶ Для работы с различными цифровыми форматами
- Одновременное использование ADAT и S/PDIF
- Преобразование частоты дискретизации в реальном времени
- Гибкая маршрутизация через электронный патчбей
¶ Маркетинговые материалы
"As the popularity of the ADAT optical 8‑channel digital interface has grown, PCI soundcards have appeared to transfer this audio into and out of computers. However, Sonorus's STUDI/O has two optical connectors, permitting 16‑channel operation."
"The STUDI/O is a PCI card, and both Mac OS and PC Windows 95 drivers are provided on floppy disk."
"Each of the optical inputs and outputs can be separately configured for either ADAT or S/PDIF standards, there is a host of possible configurations."
"Mixing and metering displays are also provided, and what a list of options! The Monitor mixer can show all 16 input and 16 output faders, each of which has an associated Pan control and Mute and Solo buttons. There are also left and right Stereo Master faders with Mute buttons — a total of 34 faders in all."
"I liked the Sonorus STUDI/O for its versatile approach. It doesn't matter what digital outboard equipment you have — as long as it has optical connectors, it is likely to interface fairly easily."
¶ Цитаты из обзора (Sound On Sound)
"We have already reviewed the Frontier Design WaveCenter card (SOS July '98), and the Korg 1212 (July '97), both of which feature a single pair (one in and one out) of ADAT‑compatible Toslink optical connectors. The Sonorus STUDI/O takes things a step further with two pairs of ADAT sockets."
"Installation on the Mac proved very easy."
"As expected, both the In and Out routing pages allow users to create and save their own patches. Also on the Format page is another window for Advanced Settings, and this provides a selection of extremely useful options. There is Phase Reverse for each of the digital inputs and outputs."
"I wish all such software metering was as comprehensive as this."
"If you want a basic 16‑channel, computer hardware package as a partner for a pair of ADAT machines, and also want to continue using your existing software, then the Sonorus STUDI/O seems an ideal way to do it."
¶ Преимущества и недостатки
¶ Плюсы
- 16 каналов цифрового ввода/вывода через два оптических порта
- Программное переключение ADAT/S/PDIF для каждого порта
- Преобразователь частоты дискретизации (SRC)
- 48-битный мониторный микшер с 34 фейдерами
- Полная поддержка Windows и Mac (ASIO для Cubase VST)
- 4 оптических кабеля в комплекте
- Масштабирование до 2 карт (32 канала)
- Электронный патчбей и гибкая маршрутизация
- Низкая задержка ASIO (до 32 мс на PC, ниже на Mac)
¶ Минусы
- Аналоговый выход только 18 бит (но для мониторинга достаточно)
- Нет встроенных аналоговых входов
- Windows NT драйверы только обещаны (не готовы на момент релиза)
- Проблемы с распознаванием при наличии других драйверов
- Отсутствие uninstall для Windows 95 (ручное удаление)
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Профессиональная PCI-карта цифрового ввода-вывода |
| Оптические входы | 2 x TOSLINK (In A, In B) |
| Оптические выходы | 2 x TOSLINK (Out A, Out B) |
| Форматы | ADAT (8 каналов) / S/PDIF (2 канала) — программно |
| Аналоговый выход | 1 x 1/4" TRS (18 бит) |
| Разрядность цифры | 24 бит |
| Частоты | До 48 кГц |
| SRC | Стерео, 96 дБ DR, -95 дБ THD+N |
| Мониторный микшер | 34 канала, 48 бит |
| Масштабирование | До 2 карт (32 канала) |
| Опции | Sync Backplate (Word Clock, ADAT Sync) |
| Драйверы | Windows 95 (MME, ASIO), Mac (ASIO) |
| Размеры | 6.85 x 3.85 дюйма (PCI short card) |
