Производитель: Swissonic
Тип устройства: Однорэковый аудиоинтерфейс-микшер с USB-подключением
Год выпуска: 2000
Разрядность: 20 бит
Макс. частота дискретизации: 48 кГц
Интерфейс: USB 1.1
Цена на момент релиза: $695–738,4

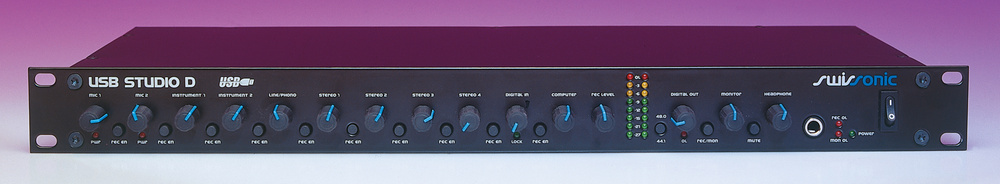

¶ Обзор
Swissonic USB Studio D — это уникальное устройство, объединяющее в себе функции многоканального микшера и USB-аудиоинтерфейса. В отличие от традиционных звуковых карт, требующих установки в компьютер, USB Studio D подключается по USB и не требует установки дополнительных драйверов (стандартное USB Audio устройство).
Устройство предлагает впечатляющий набор входов: два микрофонных (XLR) с фантомным питанием и разрывами, два высокоомных инструментальных, четыре стерео линейных входа и даже фонокорректор для проигрывателей винила с RIAA-коррекцией. Версия D добавляет оптический и коаксиальный цифровые интерфейсы S/PDIF.
Ключевая особенность: Полноценный аппаратный микшер с 11 входами, двумя выходными шинами (запись и монитор) и USB-интерфейсом — всё, что нужно для подключения целой студии к компьютеру без использования звуковой карты.
Универсальность: Благодаря наличию фонокорректора, USB Studio D идеально подходит для оцифровки виниловых коллекций, а также для записи гитар, вокала и синтезаторов.
¶ Ключевые особенности
- 2 микрофонных входа (XLR):
- Симметричные
- Фантомное питание +48 В (индивидуально)
- Переключатели полярности (Phase Invert)
- Разрывы (Inserts) для подключения внешних процессоров
- Усиление до +50 дБ
- 2 инструментальных входа (1/4" TS):
- Высокоомные (20 МОм) — идеально для гитар
- Усиление до +50 дБ
- Фоно/линейный вход (RCA):
- Переключаемый режим: Line (0 дБ усиления) или Phono (+34 дБ, RIAA-коррекция)
- Отдельный заземляющий контакт (4 мм "банан")
- 4 стерео линейных входа (на 2 разъёмах 1/4" TRS):
- Для синтезаторов, MIDI-модулей и т.д.
- Цифровой вход (S/PDIF): Оптический (TOSLINK) и коаксиальный (RCA) — только один активен одновременно.
- Компьютерный вход (Computer In): Регулятор уровня сигнала, возвращаемого с компьютера по USB (только на мониторную шину).

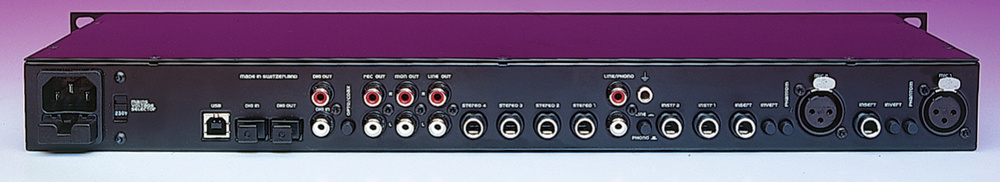

- Выходы:
- Record Out (RCA): Сигнал с шины записи (идёт на компьютер и на выходы)
- Line Out (RCA): Сигнал с мониторной шины
- Monitor Out (RCA): Сигнал с мониторной шины после регулятора и кнопки Mute
- Выход на наушники (1/4" TRS) с регулятором уровня
- Цифровые выходы (S/PDIF): Оптический и коаксиальный, с выбором источника (Record или Monitor bus), регулятором уровня и переключателем частоты (44.1/48 кГц)
- Индикация:
- Два 8-сегментных светодиодных индикатора уровня (для шины записи)
- Индикаторы перегрузки записи и монитора (красные)
- Индикатор питания (зелёный)
- Индикатор блокировки цифрового сигнала (Lock)
¶ Технические характеристики
¶ Микрофонные входы
| Параметр | Значение |
|---|---|
| Импеданс | 1 кОм (симметричный) |
| Диапазон усиления | 0 ... >+50 дБ |
| Фантомное питание | +48 В IEC268-15 |
| Эквивалентный входной шум | -125 dBu (20 кГц BW, 50 дБ усиления, Rs=150 Ом) |
| Частотный диапазон | 20 Гц - 20 кГц (-0.1 дБ) |
| THD+N | 0.005% (усиление 20 дБ), 0.01% (усиление 50 дБ) |
¶ Инструментальные входы
| Параметр | Значение |
|---|---|
| Импеданс | 20 МОм // 60 пФ |
| Диапазон усиления | 0 ... >+50 дБ |
| Эквивалентный входной шум | -110 dBu (20 кГц BW, 50 дБ усиления, Rs=600 Ом) |
| THD+N | 0.02% |
| Частотный диапазон | 15 Гц - 40 кГц (-3 дБ) |
¶ Фоно вход
| Параметр | Значение |
|---|---|
| Импеданс | 50 кОм |
| Точность RIAA | <1 дБ (20 Гц - 20 кГц) |
| Усиление | 34 дБ @ 1 кГц |
| THD+N | 0.02% @ 1 кГц |
¶ Линейные входы
| Параметр | Значение |
|---|---|
| Импеданс | 50 кОм |
| Диапазон усиления | Выкл ... 0 дБ |
| Клиппинг | >+20 dBu |
¶ Линейные выходы
| Параметр | Значение |
|---|---|
| Выходной импеданс | 100 Ом |
| Уровень клиппинга | >+20 dBu |
| THD+N | 0.003% |
| SNR | 100 дБ (отн. +10 dBu) |
| Частотный диапазон | 20 Гц - 20 кГц (-0.1 дБ) |
¶ USB-интерфейс (стандартное USB Audio устройство)
| Параметр | АЦП (запись) | ЦАП (воспр.) |
|---|---|---|
| Разрядность | 20 бит | 20 бит |
| Частоты | 8-48 кГц | 8-48 кГц |
| Динамический диапазон | 95 дБ(А) | 92 дБ(А) |
| THD | 0.01% | 0.005% |
¶ Цифровой интерфейс S/PDIF (версия D)
| Параметр | Вход (после ЦАП) | Выход |
|---|---|---|
| Разрядность | 20 бит | 20 бит |
| Частоты | 32, 44.1, 48 кГц | 32, 44.1, 48 кГц |
| Динамический диапазон | 98 дБ(А) | 98 дБ(А) |
| THD | 0.003% | 0.003% |
¶ Системные требования
¶ Минимальные
- ОС: Windows 98/2000, MacOS 9.1
- Порт: USB
¶ Примечания
- Для записи на Mac требуется MacOS 9.1 или исправление для 9.0.
- Стандартные USB-драйверы (не требуется установка дополнительных).
- ASIO драйвер доступен для Mac.
¶ Архитектура и режимы работы
¶ Две шины
Устройство имеет две независимые шины:
- Record Bus (Шина записи): Сигналы с входов, для которых нажата кнопка Record Enable. Этот сигнал направляется на выходы Record Out и в компьютер через USB.
- Monitor Bus (Мониторная шина): Сигналы с входов, для которых кнопка Record Enable отжата, а также сигнал с компьютера (Computer In). Этот сигнал направляется на выходы Line Out, Monitor Out и на наушники.
¶ Аппаратный мониторинг с нулевой задержкой
По умолчанию, при включении записи на канале, его сигнал убирается с мониторной шины, чтобы избежать обратной связи. Для мониторинга можно использовать сигнал, возвращаемый с компьютера, но это вызывает задержку (latency).
Swissonic предусмотрела решение: внутри устройства на каждой плате канала есть перемычка (jumper), которая позволяет оставить сигнал на мониторной шине даже при включённой записи. Это обеспечивает аппаратный мониторинг с нулевой задержкой.
¶ Маркетинговые материалы
"One answer might be to buy a small desktop mixer with some decent mic preamps and basic mixing facilities. However, if your computer is stuffed full of software EQ and effect plug‑ins, many of the typical features of such small mixers (such as multi‑band EQ and multiple auxiliary sends) may be redundant."
"Swissonic have come up with a novel solution, consisting of a 1U rackmounting mixer with inputs for two mics and two guitars, a phono connection (for a record deck), four stereo inputs for synths and the like, and a USB interface."
"This last feature lets you transfer any combination of signals from the mixer to any computer equipped with a USB port, and store them on its hard drive using your favourite audio software. ... Theoretically, these facilities mean that you could dispense with a soundcard altogether! It's certainly a novel approach, and since all the analogue signals remain in the rack unit, audio quality should also be extremely high."
¶ Цитаты из обзора (Sound On Sound)
"When I started using the Studio D I noticed how good and quiet the mic inputs sounded, and as I worked my way through the other types of input I was impressed by their audio quality too."
"Audio quality when playing back digital audio files via USB was generally excellent, and although the Crystal converters of my benchmark Echo Gina card were slightly clearer at the top end, the difference was subtle."
"The USB Studio D is cleverly designed, and I've no doubt that some musicians will think it the device of their dreams."
"I know of no other device with similar facilities. For those without a spare expansion slot for a soundcard, or using a sealed system such as a laptop, it's potentially an ideal solution."
¶ Критические замечания
- Эргономика: Чёрные ручки и кнопки на чёрной панели очень плохо видны при студийном освещении. Нет маркировки положений ручек.
- Стерео входы: Использование одного стерео-джека для двух каналов неудобно — большинству музыкантов придётся изготавливать специальные переходники.
- USB-глитчи: В тестах наблюдались очень тихие помехи при воспроизведении через USB (общая проблема USB-аудио того времени).
- Нет побитовой точности: Цифровой сигнал преобразуется в аналоговый, микшируется и снова в цифру — нет бит-перфект передачи.
¶ Преимущества и недостатки
¶ Плюсы
- Полноценный аппаратный микшер и USB-интерфейс в одном корпусе
- Высококачественные микрофонные и инструментальные предусилители
- RIAA-корректор для винила
- Цифровые входы/выходы S/PDIF (в версии D)
- Аппаратный мониторинг с нулевой задержкой (настраивается перемычками)
- Не требует установки драйверов (стандартное USB Audio устройство)
- Питание от сети (встроенный блок), не от USB
- Прочная конструкция
¶ Минусы
- Неудобная эргономика (чёрное на чёрном, стерео-джеки)
- Ограничения USB 1.1 (16 бит для воспроизведения, задержки)
- Нет побитовой точности при цифровых трансферах через USB
- Доступ к внутренним перемычкам требует вскрытия корпуса
- ASIO драйверы только для Mac
¶ Комплектация
- Устройство USB Studio D
- Двухметровый USB-кабель
- Шнур питания
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | USB-аудиоинтерфейс + микшер |
| Микрофонные входы | 2 x XLR с +48В, разрывами, инверсией фазы |
| Инструментальные входы | 2 x 1/4" TS (Hi-Z, 20 МОм) |
| Фоно вход | 2 x RCA с RIAA-коррекцией |
| Стерео линейные входы | 4 (на 2 x 1/4" TRS) |
| Линейные выходы | Record Out, Line Out, Monitor Out (все RCA) |
| Выход на наушники | 1 x 1/4" TRS |
| Цифровые интерфейсы (D) | S/PDIF оптический, S/PDIF коаксиальный |
| USB | Тип B (стандартное USB Audio) |
| Разрядность USB | 20 бит |
| Частоты USB | 8-48 кГц |
| Фантомное питание | +48 В |
| Питание | Встроенное, 100-240 В |
