Производитель: TC Electronic
Тип устройства: Профессиональный FireWire аудиоинтерфейс со встроенными DSP-эффектами
Год выпуска: 2006
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц
Интерфейс: FireWire 400 (IEEE 1394a)
Цена на момент релиза: $599
¶ Обзор

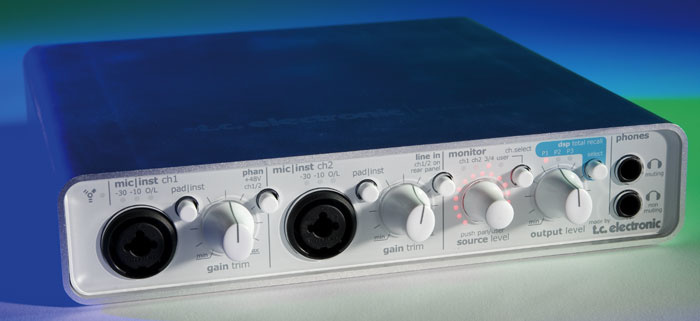

TC Electronic Konnekt 24D — это первый FireWire аудиоинтерфейс компании TC Electronic, известной своими высококлассными процессорами эффектов (Powercore, System 6000). Устройство предлагает 4 аналоговых входа и 4 выхода, цифровые интерфейсы ADAT/S/PDIF, MIDI и, что самое главное, встроенные DSP-эффекты Fabrik (канальная обработка и ревербератор) на базе технологий Powercore.
Konnekt 24D построен на чипсете DICE II с технологией JET (Jitter Elimination Technology), обеспечивающей низкий джиттер и стабильную синхронизацию. Устройство поддерживает частоты до 192 кГц, может питаться от FireWire и объединяться с другими устройствами серии через технологию TC NEAR.

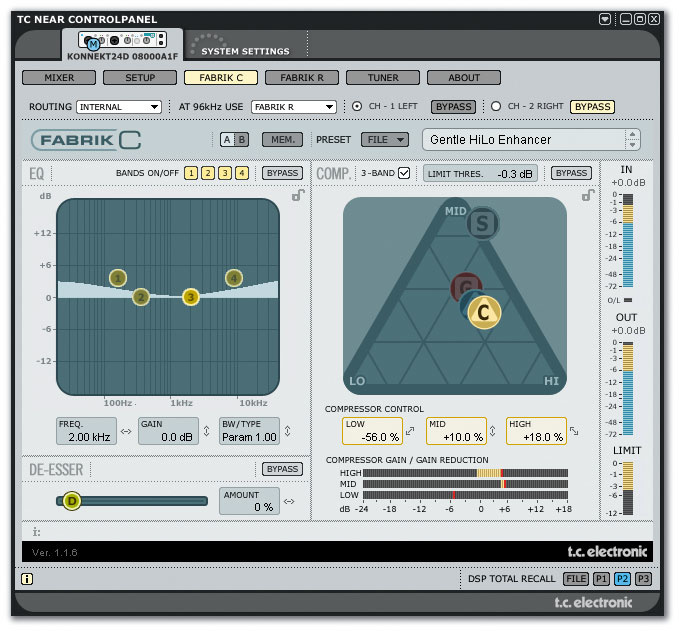

Ключевая особенность: Встроенные DSP-эффекты Fabrik C (четырехполосный EQ, компрессор, деэссер, лимитер) и Fabrik R (ревербератор), работающие без нагрузки на CPU и доступные как для мониторинга при записи, так и в качестве плагинов в DAW.
Уникальность: Возможность одновременной записи "сухого" и обработанного сигнала (через разные виртуальные каналы), что позволяет экспериментировать с обработкой без потери исходного материала.
¶ Ключевые особенности

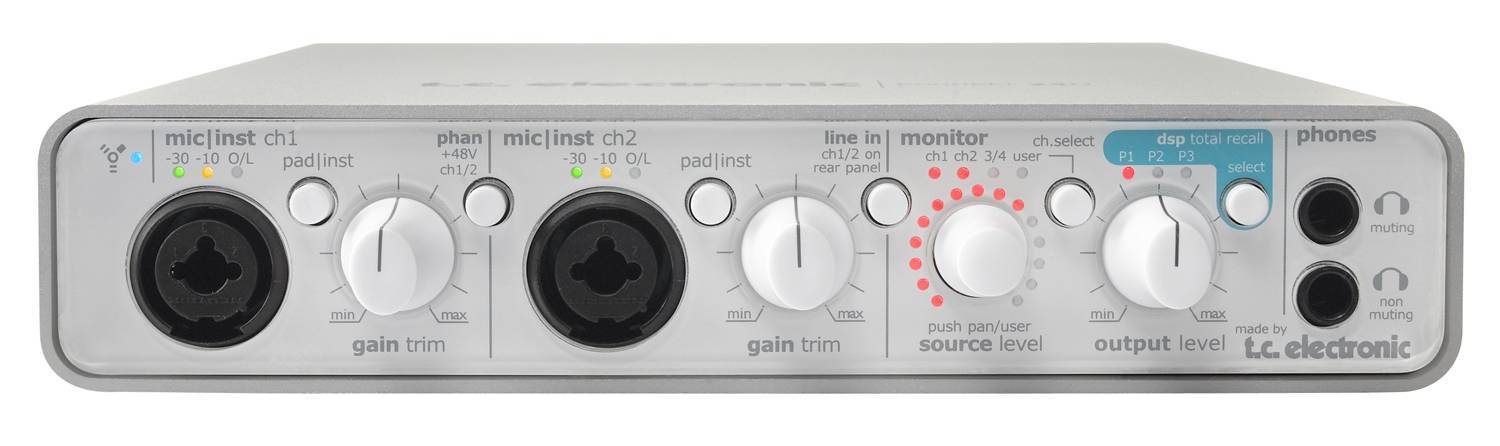

¶ Передняя панель
- 2 микрофонных/инструментальных входа: Комбинированные разъёмы XLR/1/4" TRS с:
- Регуляторами чувствительности (Gain)
- Трёхсегментными светодиодными индикаторами уровня
- Кнопками аттенюатора -20 дБ (Pad)
- Общей кнопкой фантомного питания +48 В
- Переключением на симметричные линейные входы (на задней панели)
- 2 выхода на наушники: 1/4" TRS (верхний отключает основные выходы).
- Аналоговый регулятор уровня основных выходов.
- Многофункциональный регулятор с кольцом светодиодных индикаторов (с возможностью нажатия) — для управления параметрами и навигации.
- Кнопка выбора канала для управления эффектами.
- Кнопки P1-P3 для выбора трёх сохранённых настроек устройства (DSP total recall).

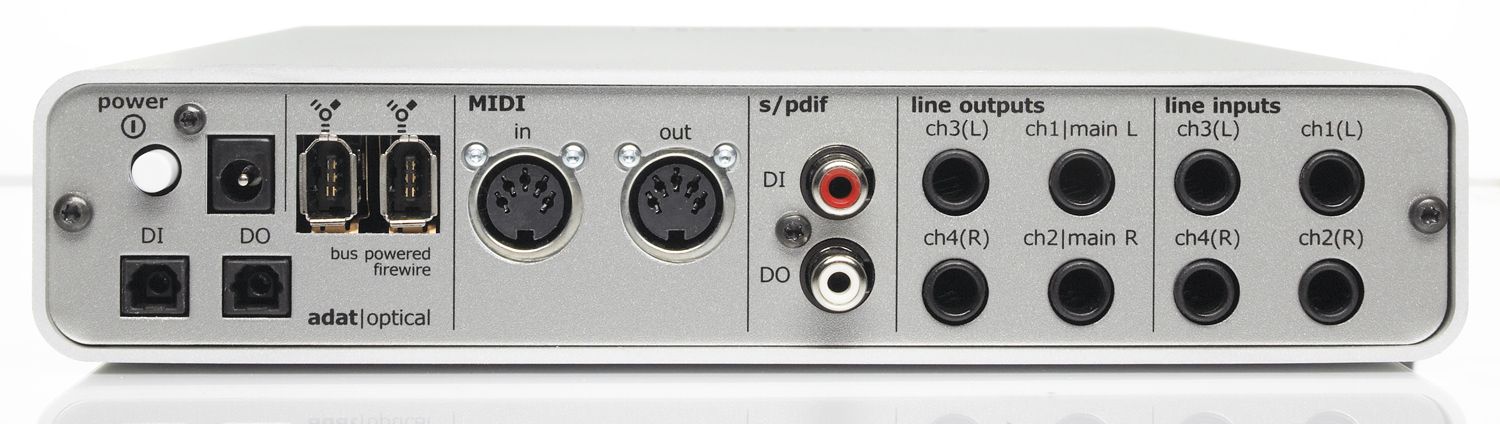

¶ Задняя панель
- 2 линейных входа: 1/4" TRS (симметричные), параллельные входам 1-2 на передней панели.
- 2 дополнительных линейных входа: 1/4" TRS (симметричные) — каналы 3-4.
- 4 линейных выхода: 1/4" TRS (симметричные).
- Оптический цифровой интерфейс: TOSLINK, переключаемый между:
- S/PDIF (2 канала, до 96 кГц)
- ADAT (8 каналов, до 48 кГц) / 4 канала при 88.2/96 кГц (S/MUX)
- Электрический S/PDIF: RCA, 2 канала, до 96 кГц.
- MIDI: Вход и выход.
- FireWire: 2 порта (6-pin), поддержка TC NEAR (до 4 устройств).
¶ Встроенный DSP и эффекты
| Эффект | Описание | Доступность |
|---|---|---|
| Fabrik C | Четырёхполосный параметрический EQ, деэссер, трёхполосный компрессор, лимитер (на базе Powercore) | 44.1/48 кГц: оба эффекта; 88.2/96 кГц: только один; 176.4/192 кГц: эффекты не работают |
| Fabrik R | Ревербератор (4 алгоритма: Hall, Plate, Club, Live) с управлением через MINT |
- Режимы работы эффектов:
- Мониторинг при записи: Обработка слышна в наушниках/мониторах, но не записывается (или записывается отдельно).
- Плагин-режим: Эффекты доступны как VST/AU плагины в DAW (без нагрузки на CPU).
- Раздельная запись: Возможность записывать одновременно "сухой" и обработанный сигнал (через разные виртуальные каналы).
¶ Технология MINT (Meta Intuitive Navigation Technology)
- Уникальный интерфейс управления эффектами на основе треугольных графиков.
- Позволяет интуитивно настраивать параметры, перетаскивая иконки в углы треугольника.
¶ TC NEAR (Network Expandable Audio Recording)
- Возможность объединения до четырёх устройств Konnekt через FireWire.
- Взаимный мониторинг сигналов подключённых устройств.
¶ Питание
- От FireWire: При использовании 6-контактного порта (bus-powered).
- От адаптера: Внешний блок питания (в комплекте) — требуется для 4-контактных портов и автономного режима.
¶ Технические характеристики
¶ Аналоговые входы 1-2 (микрофонные/инструментальные)
| Параметр | Значение |
|---|---|
| Тип | Комбинированные XLR/1/4" TRS |
| Импеданс (инструментальный) | 1 МОм |
| Pad | -20 дБ |
| Фантомное питание | +48 В (общее) |
| Индикация | 3-сегментные LED |
¶ Аналоговые входы 3-4 (линейные)
| Параметр | Значение |
|---|---|
| Тип | 1/4" TRS (симметричные) |
¶ Аналоговые выходы 1-4
| Параметр | Значение |
|---|---|
| Тип | 1/4" TRS (симметричные) |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Каналы | Частоты |
|---|---|---|---|
| ADAT | TOSLINK | 8 (44.1/48) / 4 (88.2/96) | до 96 кГц |
| S/PDIF оптический | TOSLINK | 2 | до 96 кГц |
| S/PDIF коаксиальный | RCA | 2 | до 96 кГц |
¶ Преобразователи
- АЦП/ЦАП: 24 бит, 128x oversampling.
- Частоты дискретизации: 44.1, 48, 88.2, 96, 176.4, 192 кГц.
- Динамический диапазон: до 111 дБ(A) (заявлено).
- THD: 0.002% (измерено).
¶ Автономный режим
- Возможность работы без компьютера с сохранёнными настройками (управление с передней панели).
¶ Системные требования
¶ Windows
- ОС: XP
- Драйверы: WDM, ASIO
¶ Macintosh
- ОС: OS X (с поддержкой Intel)
- Драйверы: Core Audio
¶ Совместимость FireWire
- Устройство чувствительно к чипсетам FireWire (проблемные те же, что и для Powercore). Рекомендуется тестирование перед покупкой или использование совместимой PCI-карты FireWire (например, Belkin).
¶ Программное обеспечение (TC Near Control Panel)

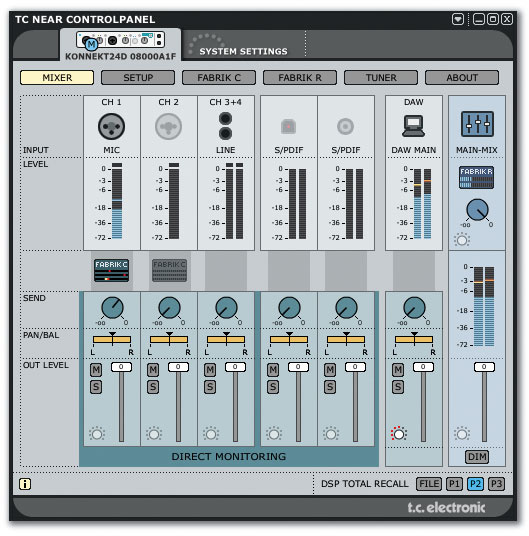

¶ Mixer Page
- Балансировка всех входных источников.
- Фейдеры для DAW output и общего выхода.
- Send для отправки сигнала в Fabrik R.
- Возможность загрузки трёх пресетов (P1-P3), дублирующих кнопки на передней панели.
¶ System Settings
- Настройка размера буфера (латентности).
- Обновление ПО и прошивки (Check For Updates).

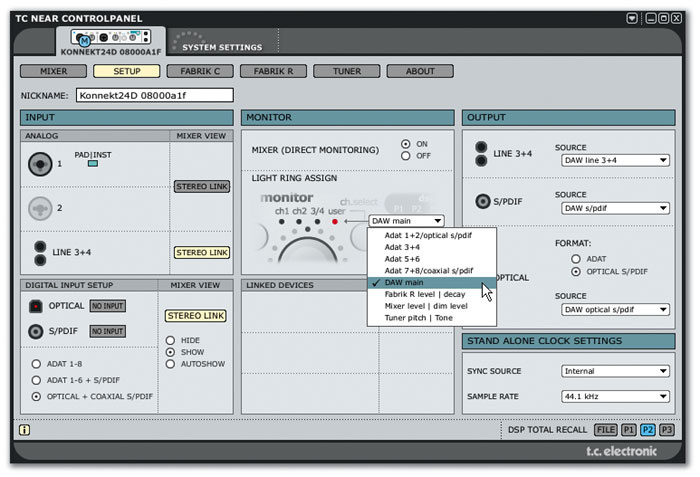

¶ Setup Page
- Группировка стереопар (Link/Unlink).
- Конфигурация переднего регулятора Source level.
¶ Комплект плагинов
| Плагин | Описание |
|---|---|
| Fabrik C | Канальная обработка (EQ, компрессор, деэссер, лимитер) |
| Fabrik R | Ревербератор (4 алгоритма) |
| Assimilator Konnekt | EQ-мэтчинг (перенос частотной характеристики с одного звука на другой) — бесплатно доступен на сайте производителя, работает только при подключённом Konnekt 24D |
| Konnekt Tuner | Гитарный тюнер |
¶ Комплектация ПО
- Steinberg Cubase LE
- TC Near Control Panel
- Плагины (VST/AU)
- PDF-руководство пользователя
¶ Маркетинговые материалы
"Another month, another compact Firewire-based audio/MIDI interface! The Konnekt 24D represents TC Electronic's first foray into this particular market and, even with TC's excellent reputation, the 24D is likely to require something special if it is to make a significant impression against the established competition."
"However, the Konnekt 24D's trick (and it is perhaps no surprise to those familiar with TC's Powercore system) is the inclusion of some DSP effects processing. The two key elements of this are the Fabrik C channel strip and the Fabrik R reverb. Versions of both these plug-ins are available for the Powercore system, but their combined list price for that format is not dissimilar to that of the Konnekt 24D itself."
¶ Цитаты из обзора (Sound On Sound)
"The impression from my own subjective playback and recording tests was overwhelmingly positive. Both the line and headphone outputs reproduced a range of commercial material very well. The stereo imaging was good and mixes sounded clear and detailed. There was also plenty of level on the headphone outputs. Recordings made via the line inputs were clean, while the mic-preamps produced excellent results and, by virtue of the pad and gain controls, are capable of dealing with a very wide range of input signal levels."
"While the features and sound quality of the 24D are undoubtedly impressive in their own right, the advantages of the design are really hammered home when the unit is hooked up to your DAW. When tracking in Cubase 4, the convenience of having both a channel strip and reverb available without having to patch in additional hardware or resort to software monitoring through Cubase makes the whole recording process considerably easier."
"The 24D sends a number of virtual audio channels to the host computer via the Firewire connection. For example, taking your audio input from the first stereo pair allows you to monitor through Fabrik C while recording dry. In contrast, the third stereo pair records the signal including any Fabrik C processing. For microphone-sourced recordings, I found this flexible and extremely convenient."
"A recent firmware update for the 24D means that the effects are not, however, limited to the tracking phase of a project. The Fabrik C and Fabrik R pages in TC Near feature a routing option switching the effects to 'plug-in mode'. This provides a single instance of each effect in your DAW. Most obviously, Fabrik C might be used as an insert on an individual audio track, while Fabrik R could be placed in an effects channel and used as a send and return reverb. This worked a treat, and having access to Fabrik R while mixing, without CPU overhead, is a real plus."
"Given the complete package on offer, it is difficult not to see the 24D as excellent value for money. Indeed, so impressed was I by the combination of facilities offered by the Konnekt 24D that I bought the review unit. Highly recommended."
¶ Преимущества и недостатки
¶ Плюсы
- Встроенные DSP-эффекты Fabrik высокого качества (канальная обработка и ревербератор)
- Возможность записи одновременно "сухого" и обработанного сигнала
- Эффекты доступны как плагины в DAW без нагрузки на CPU
- Технология JET для низкого джиттера
- Высокое качество звука (до 111 дБ)
- Удобное аппаратное управление с передней панели
- Питание от FireWire (мобильность)
- TC NEAR — объединение до 4 устройств
- Автономный режим с сохранением настроек
¶ Минусы
- Чувствительность к чипсетам FireWire (проблемы совместимости с некоторыми контроллерами)
- Эффекты не работают при 176.4/192 кГц
- Только 2 микрофонных предусилителя
- Нет поддержки 192 кГц для ADAT/S/PDIF (только до 96)
¶ Комплектация
- Интерфейс Konnekt 24D
- Внешний блок питания
- Кабель FireWire
- CD-ROM с драйверами, TC Near Control Panel, плагинами и Cubase LE
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | FireWire аудиоинтерфейс с DSP |
| Микрофонные/инструментальные входы 1-2 | 2 x Combo XLR/TRS (с предусилителями, +48 В, Pad -20 дБ, Hi-Z) |
| Линейные входы 3-4 | 2 x 1/4" TRS |
| Линейные выходы | 4 x 1/4" TRS |
| Выходы на наушники | 2 x 1/4" TRS (верхний отключает основные выходы) |
| ADAT | TOSLINK (8/4 канала) |
| S/PDIF | TOSLINK + RCA |
| MIDI | 1 in, 1 out |
| FireWire | 2 x 6-pin |
| DSP эффекты | Fabrik C, Fabrik R |
| Разрядность | 24 бит |
| Частоты | 44.1 - 192 кГц |
| Питание | FireWire или внешний адаптер |
| Габариты | 241.5 x 44 x 226 мм |
| Вес | 1.5 кг |
