Производитель: TC Electronic
Тип устройства: Компактный FireWire аудиоинтерфейс
Год выпуска: 2006
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц
Интерфейс: FireWire 400 (IEEE 1394a)
Цена на момент релиза: $399
¶ Обзор
TC Electronic Konnekt 8 — это компактный FireWire аудиоинтерфейс, входящий в семейство Konnekt наряду с моделью 24D. Устройство предлагает 2 универсальных входа с высококачественными микрофонными предусилителями IMPACT, 2 линейных выхода, цифровые интерфейсы S/PDIF (оптический и коаксиальный), MIDI и уникальную возможность объединения до четырёх устройств через технологию TC NEAR.
Konnekt 8 не имеет встроенных DSP-эффектов (в отличие от 24D) и ADAT-интерфейса, но сохраняет ключевые технологии старшей модели: чипсет DICE II с JET для низкого джиттера, высококачественные 24-бит/192 кГц преобразователи, аналоговый регулятор уровня и питание от FireWire.
Ключевая особенность: Высококачественные микрофонные предусилители IMPACT с Hi-Z входами для гитар и возможность расширения системы до 4 устройств через FireWire (TC NEAR) без потери качества и синхронизации.
Универсальность: Автономный режим (stand-alone) с управлением с передней панели позволяет использовать Konnekt 8 как базовый микшер без компьютера.
¶ Ключевые особенности

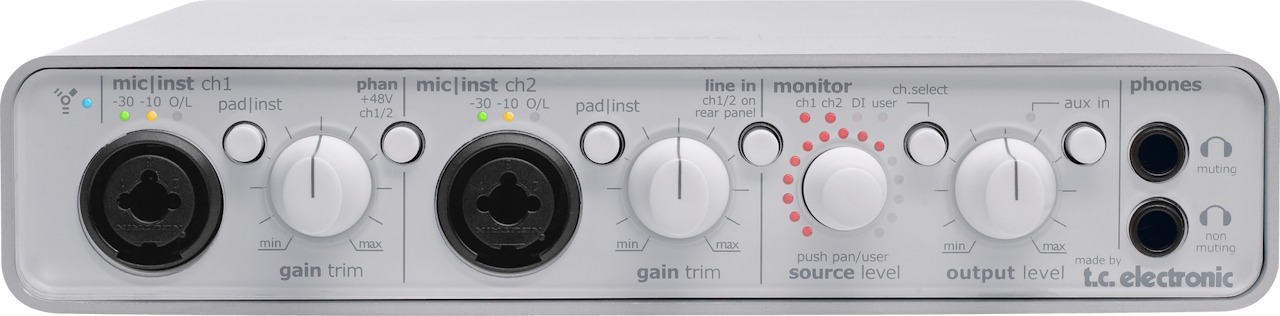

¶ Передняя панель
- 2 микрофонных/инструментальных входа: Комбинированные разъёмы XLR/1/4" TRS (Neutrik Combo) с:
- Микрофонными предусилителями IMPACT (Integrated Mic PreAmp Circuit Technology)
- Истинно высокоомными (Hi-Z) инструментальными входами (1 МОм) с отдельной аналоговой схемой для сохранения тембра гитар
- Фантомным питанием +48 В (общее)
- 3-сегментными светодиодными индикаторами уровня
- Регуляторами чувствительности
- Световое кольцо (Light Ring): Многофункциональный регулятор с подсветкой и возможностью нажатия для управления параметрами микшера и навигации в автономном режиме.
- Два выхода на наушники: 1/4" TRS с:
- Верхний выход автоматически отключает основные мониторы (Auto Speaker Muting)
- Мощные усилители для наушников (200 мВт на 40 Ом)

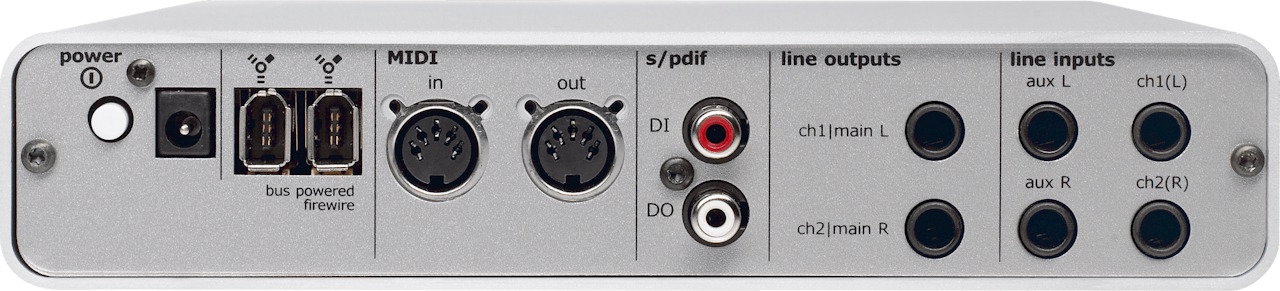

¶ Задняя панель
- 2 линейных входа: 1/4" TRS (симметричные/несимметричные) — вспомогательные (AUX) входы для дополнительных источников (сигналы не записываются, только для мониторинга).
- 2 линейных выхода: 1/4" TRS (симметричные/несимметричные).
- Аналоговый регулятор уровня: Чисто аналоговое управление громкостью выходов (после ЦАП), сохраняющее динамический диапазон при низких уровнях.
- Цифровые интерфейсы:
- S/PDIF коаксиальный (RCA) — вход и выход, до 96 кГц
- S/PDIF оптический (TOSLINK) — вход и выход, до 96 кГц
- MIDI: Вход и выход.
- FireWire: Два 6-контактных порта IEEE 1394a (поддержка TC NEAR).
¶ Технические характеристики
¶ Микрофонные входы 1-2 (XLR)
| Параметр | Значение |
|---|---|
| Технология | IMPACT (Integrated Mic PreAmp Circuit Technology) |
| Диапазон чувствительности (Pad off/on) | -52/-32 dBu до -10/+10 dBu |
| Общее усиление предусилителя | 62 дБ |
| Импеданс (Pad off/on) | 1300/2000 Ом |
| EIN | < -127 dBu |
| THD+N | < -100 dB (0.001%) |
| SNR | >109 дБ(A) |
¶ Инструментальные входы 1-2 (1/4" TRS)
| Параметр | Значение |
|---|---|
| Диапазон чувствительности | -25 до +17 dBu |
| Импеданс | 1 МОм (истинно высокоомный) |
| THD+N | < -100 dB (0.001%) |
| SNR | >107 дБ(A) |
¶ Линейные входы 3-4 (AUX)
| Параметр | Значение |
|---|---|
| Тип | 1/4" TRS (симм./несимм.) |
| Импеданс (баланс/небаланс) | 20 кОм / 25 кОм |
| Уровень полной шкалы | +13 dBu |
| THD+N | < -100 dB (0.001%) |
| SNR | >111 дБ(A) |
¶ Линейные выходы 1-4
| Параметр | Выходы 1-2 | Выходы 3-4 |
|---|---|---|
| Тип | 1/4" TRS (симм./несимм.) | 1/4" TRS (симм./несимм.) |
| Диапазон уровня | -40 до +12 dBu | +12 dBu (фикс.) |
| THD+N | < -94 dB (0.002%) | < -94 dB (0.002%) |
| SNR | >111 дБ(A) | >111 дБ(A) |
¶ Выходы на наушники
| Параметр | Значение |
|---|---|
| Выходной импеданс | 80 Ом |
| Диапазон усиления | -80 до +16 dBu (на 300 Ом) |
| Мощность (40 Ом) | 200 мВт |
| Мощность (600 Ом) | 93 мВт |
| SNR | >103 дБ(A) |
¶ Цифровые интерфейсы
| Параметр | Значение |
|---|---|
| S/PDIF коаксиальный | RCA, 24 бит, до 96 кГц |
| S/PDIF оптический | TOSLINK, 24 бит, до 96 кГц |
¶ Тактовый генератор и джиттер
| Параметр | Значение |
|---|---|
| Чипсет | TC DICE II с JET (Jitter Elimination Technology) |
| Подавление джиттера | -3 dB @ 10 Гц, < -100 dB @ 600 Гц |
| Джиттер DIO интерфейса | < 1 нс пик |
| Джиттер AD/DA преобразования | < 42 пс RMS |
¶ Частоты дискретизации
44.1, 48, 88.2, 96, 176.4, 192 кГц.
¶ TC NEAR (Network Expandable Audio Recording)
- Возможность объединения до 4 устройств Konnekt через FireWire.
- Расширение количества входов/выходов без потери качества.
- Прямой мониторинг (direct monitoring) между соединёнными устройствами.
- Полная синхронизация через JET.
¶ Автономный режим (Stand-alone)
- Работа без компьютера как базового микшера.
- Управление уровнями и панорамой через переднее световое кольцо.
- Сохранение настроек.
¶ Программное обеспечение (Control Panel)
- Автоматическое обнаружение входов: Панель отображает только те каналы, к которым что-то подключено.
- Управление уровнями, панорамой, мониторным миксом.
- Автоматическое обнаружение подключённых устройств Konnekt.
¶ Комплектация ПО
- Steinberg Cubase LE — полноценная DAW для начала работы.
¶ Маркетинговые материалы
"The Konnekt 8 audio interface is the ideal solution for recording and performing musicians who want the highest possible sound quality from input to the recording application, but don't need the built-in effects of Konnekt 24D. Konnekt will also serve as the perfect addition to Konnekt 24D if you want to add extra I/O to your existing setup."
"Two combo inputs on the front panel combine outstanding mic preamp quality with true Hi-Z guitar optimized inputs. The light ring gives you easy access, instant control and visual feedback on important parameters directly from the front panel. You can stack up to four Konnekts together using the 1394 FireWire based TC NEAR -- Network Expandable Audio Recording -- to obtain a massive amount of I/O."
"If you are working with active monitors, you'll appreciate the analog volume control that ensures a wide dynamic range. Dual headphone outputs are convenient when you're two in studio and one of the headphone outputs comes with an auto speaker muting function."
¶ Цитаты из описания
"IMPACT stands for Integrated Mic PreAmp Circuit Technology, which gives you some of the very best microphone preamps there are. The IMPACT preamps ensure that your recording is crystal clear and free of that unwanted noise that often occurs when a microphone signal goes from the analog to the digital domain."
"If you wish to retain the sonic quality of your guitar, you need a high impedance input when you plug an electric guitar or bass directly into an audio interface. Therefore, we designed a dedicated analog circuit for the Hi-Z inputs. This gives you a true high impedance input that secures the original sonic quality and spectrum of the instrument."
"The analog volume control gives you perfect control of your active speakers. The volume knob on the Konnekt 8 is a pure analog volume control, which is closely integrated with the analog circuit design, offering listening conditions with virtually no unwanted noise."
"With the future proof network design that the TC NEAR 1394 FireWire based network gives you, you can upgrade your system now and in the future. What Konnekt offers you is a way out of this conundrum. With the future proof network design, you can add more I/Os to your system without having to get rid of your existing audio interface."
¶ Преимущества и недостатки
¶ Плюсы
- Высококачественные микрофонные предусилители IMPACT
- Истинно высокоомные (Hi-Z) инструментальные входы с отдельной аналоговой схемой
- Аналоговый регулятор уровня (сохраняет динамический диапазон)
- Автоматическое отключение мониторов при подключении наушников
- Возможность объединения до 4 устройств через TC NEAR
- Питание от FireWire (мобильность)
- Технология JET для низкого джиттера
- Автономный режим (stand-alone) с управлением с передней панели
- Два выхода на наушники с мощными усилителями
¶ Минусы
- Нет DSP-эффектов (в отличие от Konnekt 24D)
- Нет ADAT (только S/PDIF)
- Вспомогательные входы AUX только для мониторинга (не записываются)
- Только 2 линейных выхода с регулировкой (выходы 3-4 с фиксированным уровнем)
¶ Комплектация
- Интерфейс Konnekt 8
- Внешний блок питания 12V DC (для 4-pin FireWire)
- Кабель FireWire
- CD-ROM с драйверами и Cubase LE
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | FireWire аудиоинтерфейс |
| Микрофонные/инструментальные входы 1-2 | 2 x Combo XLR/TRS (с предусилителями IMPACT, +48 В, Hi-Z) |
| Вспомогательные линейные входы 3-4 (AUX) | 2 x 1/4" TRS (только мониторинг) |
| Линейные выходы 1-2 | 2 x 1/4" TRS (с аналоговым регулятором) |
| Линейные выходы 3-4 | 2 x 1/4" TRS (фиксированный уровень) |
| Выходы на наушники | 2 x 1/4" TRS (с автоотключением мониторов) |
| Цифровые интерфейсы | S/PDIF коаксиальный (RCA), S/PDIF оптический (TOSLINK) |
| MIDI | 1 in, 1 out |
| FireWire | 2 x 6-pin |
| Разрядность | 24 бит |
| Частоты | 44.1 - 192 кГц |
| Динамический диапазон (выходы) | >111 дБ(A) |
| THD+N | < -100 dB (0.001%) |
| TC NEAR | До 4 устройств |
| Питание | FireWire или внешний адаптер 12V DC |
| Габариты | 241.5 x 44 x 226 мм |
| Вес | 1.5 кг |
