Производитель: TC Electronic
Тип устройства: Профессиональный FireWire аудиоинтерфейс со встроенными DSP-эффектами
Год выпуска: 2008
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц
Интерфейс: FireWire 400 (IEEE 1394a)
Цена на момент релиза: 59 080 руб.

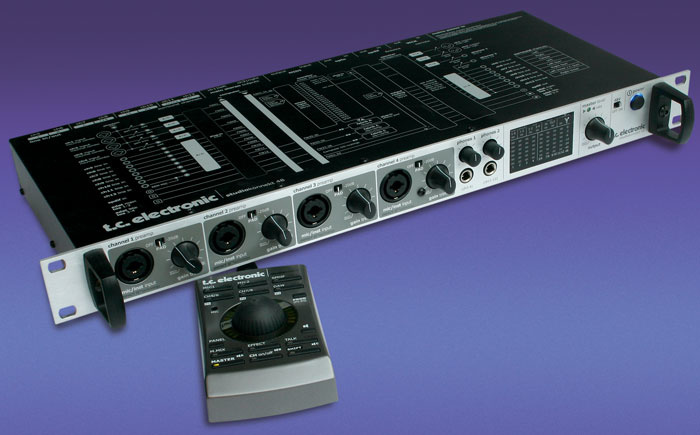

TC Electronic Studio Konnekt 48 — это флагманский 24-канальный FireWire аудиоинтерфейс, объединяющий профессиональные возможности ввода/вывода с мощными DSP-эффектами, унаследованными от легендарных процессоров TC System 4000 и System 6000. Устройство предлагает 12 аналоговых входов и 12 выходов, два порта ADAT, S/PDIF, Word Clock и уникальный пульт дистанционного управления Studio Kontrol.
Studio Konnekt 48 построен на чипсете DICE II с технологией JET (Jitter Elimination Technology), обеспечивающей исключительную стабильность тактового генератора. Встроенные DSP-чипы позволяют использовать высококачественные алгоритмы обработки (Fabrik C Studio и Fabrik R Studio) с нулевой задержкой, а также мощный внутренний микшер с 56-битной обработкой.
Ключевая особенность: Встроенные DSP-эффекты уровня TC System 6000 (четырехполосный EQ, мультибэнд-компрессор, лимитер, деэссер) и ревербератор уровня System 4000, работающие без нагрузки на CPU и доступные как для мониторинга, так и в качестве VST/AU плагинов.
Уникальность: Наличие пульта дистанционного управления Studio Kontrol с подсветкой, встроенным переговорным микрофоном и возможностью управления всеми параметрами микшера и эффектов удалённо по кабелю CAT5.
| Каналы |
Тип |
Расположение |
Особенности |
| 1-4 |
Комбинированные XLR/1/4" TRS |

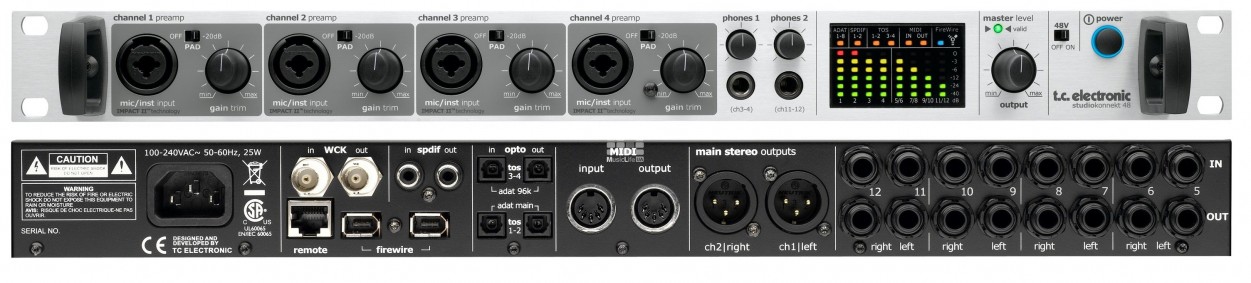

Передняя панель |
Микрофонные/инструментальные предусилители, регулятор Gain, Pad -20 дБ, фантомное питание (общее), Hi-Z (1 МОм) с автоматическим релейным переключением |
| 5-12 |
1/4" TRS (симм.) |

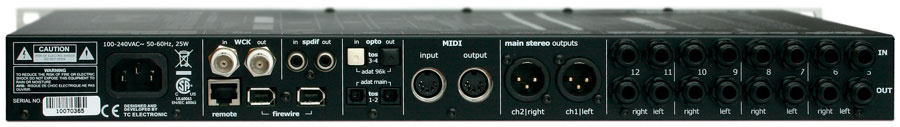

Задняя панель |
Линейные, переключаемые -10 dBV / +4 dBu |
| Тип |
Разъёмы |
Особенности |
| Основные выходы (1-2) |
XLR (симм.) |
Цифровое управление уровнем, регулятор на передней панели |
| Линейные выходы (3-10) |
1/4" TRS (симм.) |
— |
| Выходы на наушники (2 шт.) |
1/4" TRS |
Независимые регуляторы, возможность независимой маршрутизации |
| Интерфейс |
Тип |
Особенности |
| ADAT оптический |
TOSLINK (2 порта) |
8 каналов каждый (до 48 кГц), SMUX для 88.2/96 кГц (4 канала) |
| S/PDIF электрический |
RCA |
2 канала, до 96 кГц |
| S/PDIF оптический |
TOSLINK |
Может использоваться как ADAT или как S/PDIF |
| Word Clock |
BNC |
Вход и выход, Advanced Clock Recovery |
| Эффект |
Алгоритм |
Количество (44.1/48 кГц) |
| Fabrik C Studio |
Четырёхполосный параметрический EQ, деэссер, трёхполосный компрессор, лимитер (на базе System 6000) |
2 экземпляра |
| Fabrik R Studio |
Девять алгоритмов реверберации (на базе System 4000) |
1 экземпляр |
- При 88.2/96 кГц: по 1 экземпляру каждого алгоритма.
- При 176.4/192 кГц: эффекты не работают.
- Возможность использования как VST/AU плагинов в DAW (с удвоенной задержкой).
- Конфигурация: 24 входа / 8 выходов.
- Обработка: 56-бит (DSP), суммирование 48-бит.
- Маршрутизация: до 30 потоков в DAW, 28 потоков из DAW.
- Переговорная система (Talkback) с использованием встроенного микрофона в пульте или внешнего микрофона.
- Поддержка surround-мониторинга.
- Индивидуальная регулировка уровня и задержки для каждой акустической системы.
- Система управления низкочастотной составляющей (кроссовер).
- Переключение между тремя наборами акустических систем.
- Технология, разработанная для мониторов Dynaudio AIR.

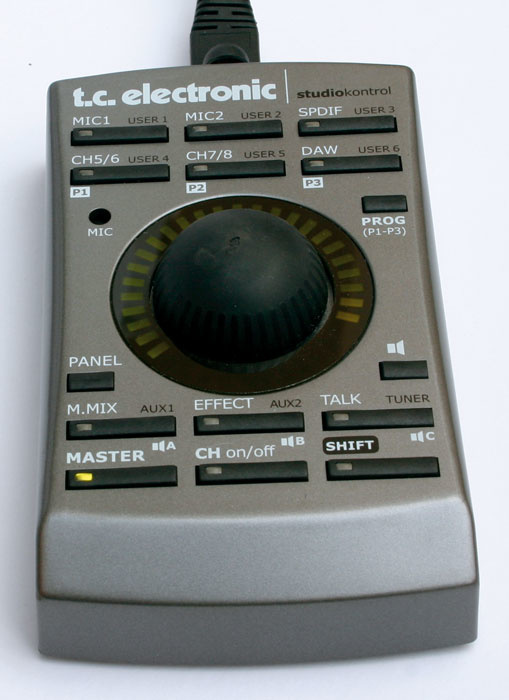

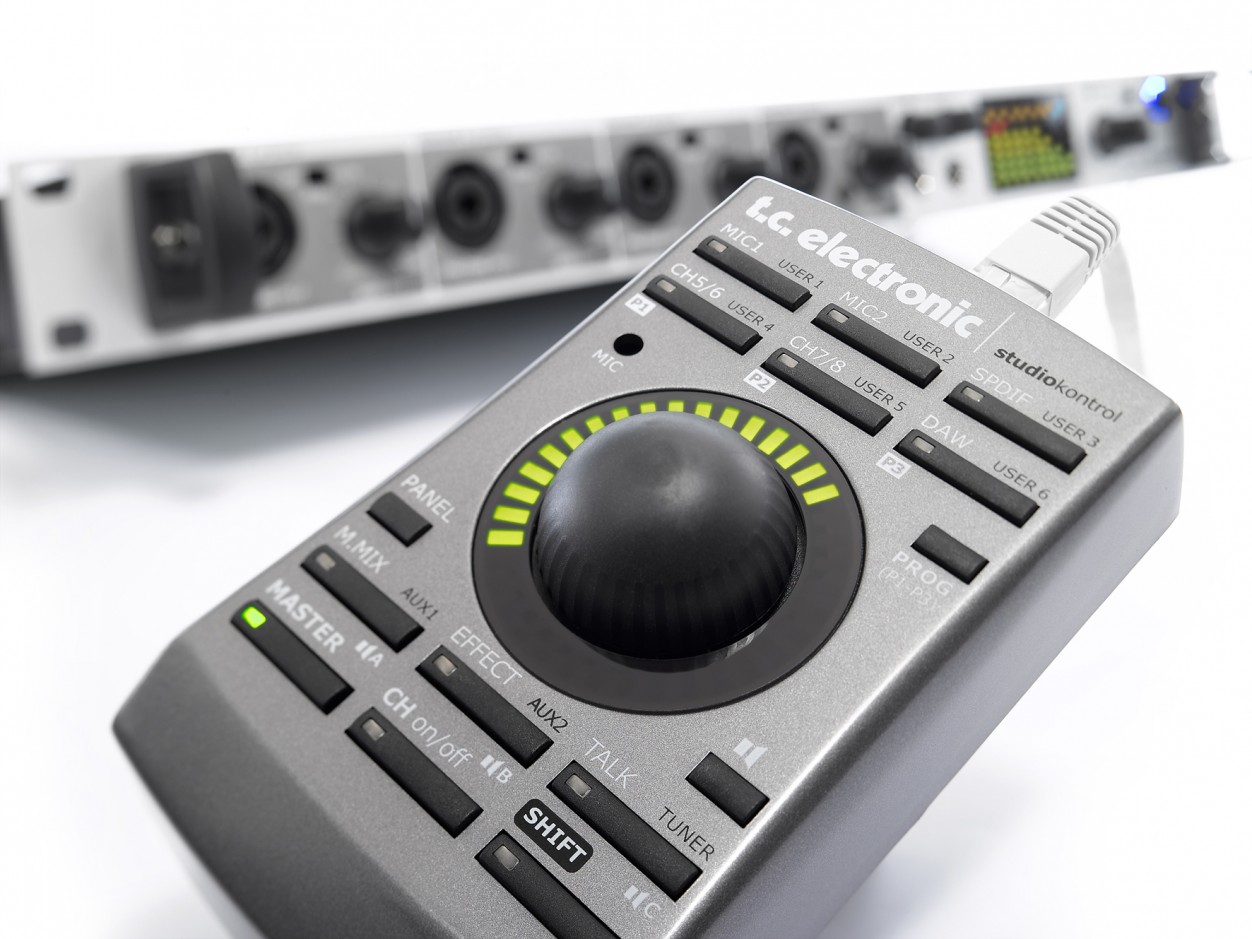

- Подключение: кабель CAT5 (до 50 м).
- Колесо ввода данных с подсветкой и возможностью нажатия.
- Кольцо светодиодных индикаторов (также используется как гитарный тюнер).
- Встроенный переговорный микрофон (Talkback).
- Управление: уровень монитора, уровни микса, реверберация, выбор акустики, Aux sends.
¶ TC NEAR (Network Expandable Audio Recording)
- Возможность объединения нескольких устройств серии Konnekt через FireWire.
- Взаимный мониторинг сигналов подключённых устройств.
- Восемь шестисегментных светодиодных индикаторов уровней входных сигналов (стереопары).
- Индикаторы активности ADAT, Toslink, S/PDIF.
- Индикатор FireWire связи.
| Параметр |
Значение |
| Чувствительность (Pad off/on) |
-52/-32 dBu до -10/+10 dBu |
| Общее усиление предусилителя |
62 дБ |
| Импеданс (Pad off/on) |
1300/2000 Ом |
| EIN |
< -128 dBu |
| THD (мин. усиление) |
< -95 dB (0.002%) |
| Динамический диапазон |
< -106 дБ(A) |
| Параметр |
Значение |
| Диапазон чувствительности |
-25 до +17 dBu |
| Импеданс |
1 МОм |
| THD (мин. усиление) |
< -93 dB (0.002%) |
| Динамический диапазон |
< -105 дБ(A) |
| Параметр |
Значение |
| Импеданс (баланс/небаланс) |
20 кОм / 25 кОм |
| Макс. входной уровень (с Pad) |
+13 dBu или +25 dBu |
| THD |
< -90 dB (0.003%) |
| Динамический диапазон |
< -101 дБ(A) |
| Параметр |
Значение |
| Выходной импеданс |
100 Ом |
| Макс. выходной уровень |
+13 dBu |
| THD |
< -95 dB (0.002%) |
| Динамический диапазон |
< -103 дБ(A) |
| Параметр |
Значение |
| Выходной импеданс |
100 Ом |
| Макс. выходной уровень |
+13 dBu |
| THD |
< -93 dB (0.002%) |
| Динамический диапазон |
< -103 дБ(A) |
| Параметр |
Значение |
| Выходной импеданс |
80 Ом |
| Макс. выходной уровень |
+18 dBu |
| Мощность (40 Ом) |
200 мВт |
| Мощность (600 Ом) |
93 мВт |
| Динамический диапазон |
< -101 дБ(A) |
| Параметр |
Значение |
| Точность внутреннего генератора |
±30 ppm |
| Подавление джиттера |
-3 dB @ 10 Гц, < -100 dB @ 600 Гц |
| Джиттер DIO интерфейса |
< 1 нс пик |
| Джиттер AD/DA преобразования |
< 42 пс RMS |
| Частота |
DIO |
АЦП |
ЦАП |
| 48 кГц |
0.38 мс |
0.61 мс |
0.4 мс |
| 96 кГц |
0.19 мс |
0.3 мс |
0.2 мс |
| 192 кГц |
0.09 мс |
0.15 мс |
0.1 мс |
- ОС: XP (SP2), Vista (32-бит)
- Процессор: Pentium IV 1.6 ГГц
- ОЗУ: 512 МБ
- ОС: OS X 10.4.10
- Процессор: PowerPC 1 ГГц или Intel
- ОЗУ: 512 МБ
- Windows: WDM, ASIO
- Mac: Core Audio
| Плагин |
Описание |
| ResFilter |
Резонансный обрезной фильтр верхних или нижних частот (6/12/24 дБ/окт) |
| Assimilator Konnekt |
"Отпечаток частотной характеристики" — позволяет перенести спектральный баланс с одного звука на другой |
| Integrator |
Позволяет использовать внешнее оборудование в посылах-возвратах и разрывах виртуальной студии, с компенсацией задержки |
"There's a bewildering choice of audio interfaces on the market, but as the requirement for more I/O channels increases, so the choice decreases. More channels means more bandwidth requirement, so most interfaces of this kind use either Firewire or some form of direct PCI connection to hook up to the host computer. The TC Electronic Studio Konnekt 48 is of the former type and offers 12 channels of analogue I/O, internal DSP effects and speaker management, and even comes with a handy remote control unit."
"The Studio Konnekt 48 is an appealing package, benefiting from extensive use of TC's trademark DSP technology and a remote control - but is that enough to secure its place in the audio interface race?"
"When you consider that the Konnekt 48 can save you the cost of a separate monitor controller, and factor in the quality of the onboard DSP effects, its price is very reasonable. The mic preamps sound very clean and transparent — they certainly compare well with anything available on a similarly priced competing interface — and having four of them is very welcome."
"The Fabrik Reverb, for example, uses a simple graphical interface for parameter adjustment — you drag coloured balls around a triangular space — but its sound has the same dense and sumptuous quality as TC's hardware algorithmic reverb units, and it doesn't hog your computer's entire CPU. Similarly, the channel EQ and multi-band dynamics processors are first-class."
"During my tests I couldn't fault the Konnekt 48's performance, and although it has a couple of little design quirks, such as the sharing of a converter between talkback and line input 12, it doesn't take that much effort to get your head around how it works. Its audio quality is good for a piece of gear with this sort of price tag, and the flexibility of the NEAR mixer should meet most needs."
"The Konnekt 48 isn't the only multi-channel audio interface on the market at this price point, and it may not be the most obvious choice if you don't need its mixer and effects capability, but I think anyone who tried it would be impressed by how seamlessly it can fit into a system and how useful those extra functions can be in real-life studio work."
- Высококачественные DSP-эффекты уровня TC System 4000/6000
- Возможность использования эффектов как для мониторинга, так и в качестве VST/AU плагинов
- Уникальный пульт дистанционного управления Studio Kontrol
- Профессиональная система управления мониторингом (surround, кроссовер, задержки)
- Технология JET для низкого джиттера
- Advanced Clock Recovery для надёжной синхронизации
- Возможность объединения нескольких устройств через TC NEAR
- 12 аналоговых входов и выходов (8 линейных + 4 универсальных)
- Автоматическое переключение Hi-Z (релейное)
- Эффекты не работают при 176.4/192 кГц
- Переговорный микрофон использует вход 12 (совмещение)
- Нет питания от FireWire (только от сети)
- Высокая цена
- Задержка при использовании плагинов в DAW (как у Powercore)
- Программное обеспечение NEAR может немного запаздывать за движениями мыши
- Интерфейс Studio Konnekt 48
- Пульт дистанционного управления Studio Kontrol
- Кабель CAT5 для подключения пульта
- Кабель FireWire
- Кабель питания
- CD-ROM с драйверами, NEAR Control Panel и плагинами
- Руководство пользователя
| Параметр |
Значение |
| Тип |
FireWire аудиоинтерфейс с DSP |
| Микрофонные/инструментальные входы 1-4 |
4 x Combo XLR/TRS (с предусилителями, +48 В, Pad, Hi-Z авто) |
| Линейные входы 5-12 |
8 x 1/4" TRS (-10/+4) |
| Линейные выходы 3-10 |
8 x 1/4" TRS |
| Основные выходы 1-2 |
2 x XLR |
| Выходы на наушники |
2 x 1/4" TRS с независимыми регуляторами |
| ADAT |
2 порта TOSLINK (8+8 каналов, SMUX) |
| S/PDIF |
RCA + TOSLINK |
| Word Clock |
BNC (вход/выход) |
| MIDI |
1 in, 1 out |
| FireWire |
2 x 6-pin |
| DSP эффекты |
Fabrik C Studio (2x), Fabrik R Studio (1x) |
| Разрядность |
24 бит |
| Частоты |
44.1 - 192 кГц |
| Питание |
Сетевое |
| Габариты |
483 x 44 x 185 мм |
| Вес |
2.5 кг |
