Производитель: Tascam
Тип устройства: Профессиональный FireWire аудиоинтерфейс
Год выпуска: 2005
Разрядность: 24 бит
Макс. частота дискретизации: 96 кГц
Интерфейс: FireWire 400 (IEEE 1394a)
Цена на момент релиза: $835-903 (€611)
¶ Обзор
Tascam FW 1804 — это рэковая версия модели FW 1082, предлагающая те же аудиовозможности, но без встроенной контроллерной поверхности. Устройство выполнено в стандартном 19-дюймовом корпусе высотой 2U и ориентировано на студии, которым нужны качественные многоканальные возможности FireWire, но не требуется аппаратное управление.
FW 1804 предлагает 18 входов и 12 выходов одновременно, включая 8 аналоговых входов (4 с микрофонными предусилителями и инсертами), 8-канальный ADAT, S/PDIF, Word Clock и расширенный MIDI-интерфейс с 2 входами и 4 выходами. Устройство сохраняет простоту управления, характерную для линейки, с интуитивными органами на передней панели для выбора источника мониторинга.
Ключевая особенность: Рэковый форм-фактор 2U с полноценными студийными возможностями — 8 аналоговых входов (4 с инсертами), ADAT, Word Clock и расширенный MIDI (2 in / 4 out) — всё это по цене ниже £500.
Гибкость мониторинга: Уникальные кнопки Computer, Inputs и Both на передней панели позволяют мгновенно переключать источник мониторинга без захода в программное обеспечение.
¶ Ключевые особенности
¶ Аналоговые входы (8 каналов)
- Входы 1-4: Комбинированные разъёмы XLR/1/4" TRS с:
- Микрофонными предусилителями
- Фантомным питанием +48 В (общее для всех 4)
- Аналоговыми разрывами (Inserts) на джеках (1/4" TRS)
- Регуляторами чувствительности (Gain)
- Двухцветными светодиодными индикаторами (Signal/Overload)
- Входы 5-8: Симметричные линейные входы (1/4" TRS).
- Вместо входа 8 можно использовать гитарный вход (Hi-Z) на передней панели (переключаемый Line/Guitar).
¶ Аналоговые выходы
- 2 мониторных выхода: Симметричные 1/4" TRS с регулятором уровня на передней панели.
- Выход на наушники: 1/4" TRS на передней панели с регулятором уровня.
¶ Цифровые интерфейсы
- ADAT оптический: TOSLINK, 8 каналов (44.1/48 кГц), поддержка S/MUX для 88.2/96 кГц (4 канала).
- S/PDIF коаксиальный: RCA, 2 канала, до 96 кГц.
- Word Clock: Вход и выход (BNC).
¶ MIDI
- 2 входа: Для подключения MIDI-контроллеров и синтезаторов.
- 4 выхода: 64 независимых MIDI-канала.
¶ Дополнительно
- Назначаемый вход для педального переключателя: 1/4" TS, программируется через софт.
- FireWire: 2 порта IEEE 1394a (каскадирование не рекомендуется производителем).
- Индикация: Светодиоды для FireWire, Clock, Digital In, ADAT, MIDI активности.
- Мониторинг: Кнопки Computer, Inputs, Both для выбора источника на мониторных выходах.
¶ Технические характеристики
¶ Режимы работы
| Частота | Аналоговые входы | Аналоговые выходы | ADAT вход/выход | Всего входов | Всего выходов |
|---|---|---|---|---|---|
| 44.1/48 кГц | 8 | 2 (монитор) + наушники | 8 | 18 | 12 |
| 88.2/96 кГц | 8 | 2 (монитор) + наушники | 4 (S/MUX) | 14 | 8 |
¶ Аналоговые входы
| Параметр | Входы 1-4 (Mic/Line) | Входы 5-8 (Line) | Вход 8 (Guitar) |
|---|---|---|---|
| Тип разъемов | Combo XLR/1/4" TRS | 1/4" TRS (симм.) | 1/4" TS (несимм.) |
| Микрофонные предусилители | Да | — | — |
| Фантомное питание | +48 В (общее) | — | — |
| Инсерты | Да (1/4" TRS) | — | — |
| Индикация | Signal/Overload LED | Signal/Overload LED | — |
¶ Аналоговые выходы
| Параметр | Мониторные выходы | Выход на наушники |
|---|---|---|
| Тип разъемов | 2 x 1/4" TRS (симм.) | 1 x 1/4" TRS |
| Регулятор уровня | Да (на передней панели) | Да (на передней панели) |
¶ Цифровые интерфейсы
| Интерфейс | Тип | Каналы | Частоты |
|---|---|---|---|
| ADAT | TOSLINK | 8 in / 8 out | 44.1/48 кГц (S/MUX для 88.2/96) |
| S/PDIF | RCA | 2 in / 2 out | до 96 кГц |
| Word Clock | BNC | Вход / Выход | — |
¶ MIDI
| Параметр | Значение |
|---|---|
| Входы | 2 x DIN-5 |
| Выходы | 4 x DIN-5 |
| MIDI каналов | 64 |
¶ Педальный переключатель
| Параметр | Значение |
|---|---|
| Тип разъема | 1/4" TS |
| Функции | Программируются через ПО |
¶ Системные требования
¶ Windows
- ОС: XP, 2000
- Драйверы: ASIO 2.0, MME, WDM
¶ Macintosh
- ОС: OS X 10.2.8 или выше, OS 9.2.2 или выше
- Драйверы: Core Audio, Core MIDI
¶ Поддерживаемые приложения
- Ableton Live 6.04+
- Steinberg Cubase 3.02+
- Steinberg Nuendo 3.02+
- Apple Logic Pro
- Apple Final Cut Pro
- MOTU Digital Performer 5+
¶ Программное обеспечение
¶ Панель управления (Control Panel)
- Settings Page:
- Настройка задержки (латентности)
- Программирование функций педального переключателя
- Установка порога срабатывания индикаторов OL (перегрузка)
- Выбор источника синхронизации
- Мониторинг: Настройка маршрутизации сигналов для мониторных выходов.
¶ Комплект ПО
| Программа | Платформа | Описание |
|---|---|---|
| Steinberg Cubase LE | Mac/PC | 48 аудиодорожек, поддержка 96 кГц, 64 MIDI-дорожки, VST/VSTi/Rewire |
| Tascam GigaStudio 3 LE | PC | 64-голосный семплер, 16-канальный мультитембральный MIDI, совместимость со всеми библиотеками Giga |
| Nomad Factory plug-ins | — | Демо-версии плагинов |

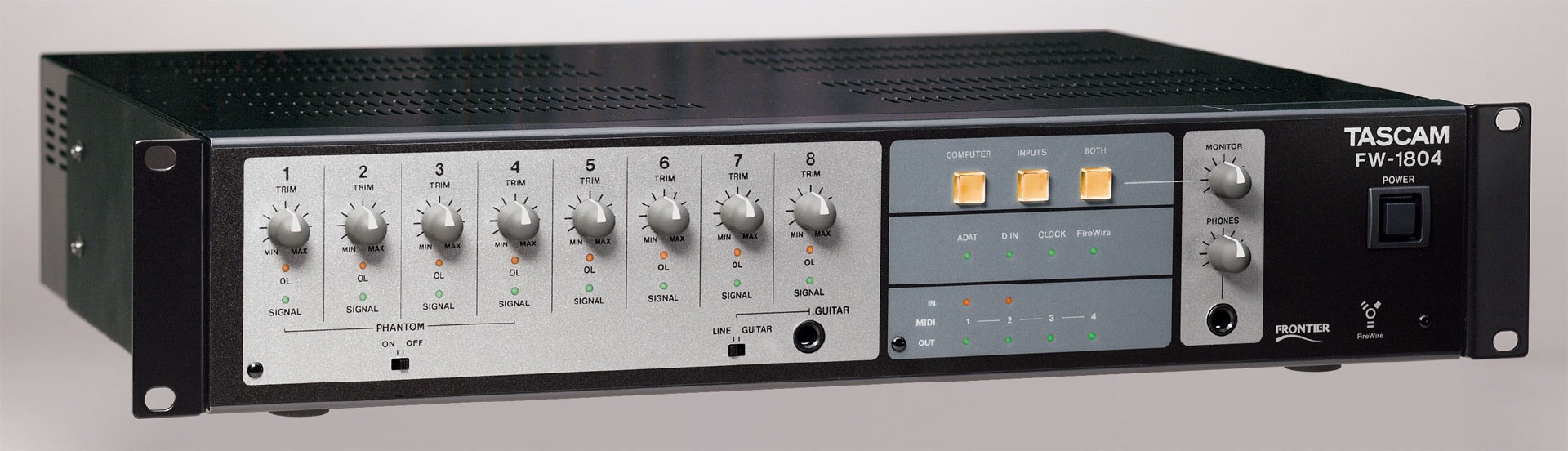

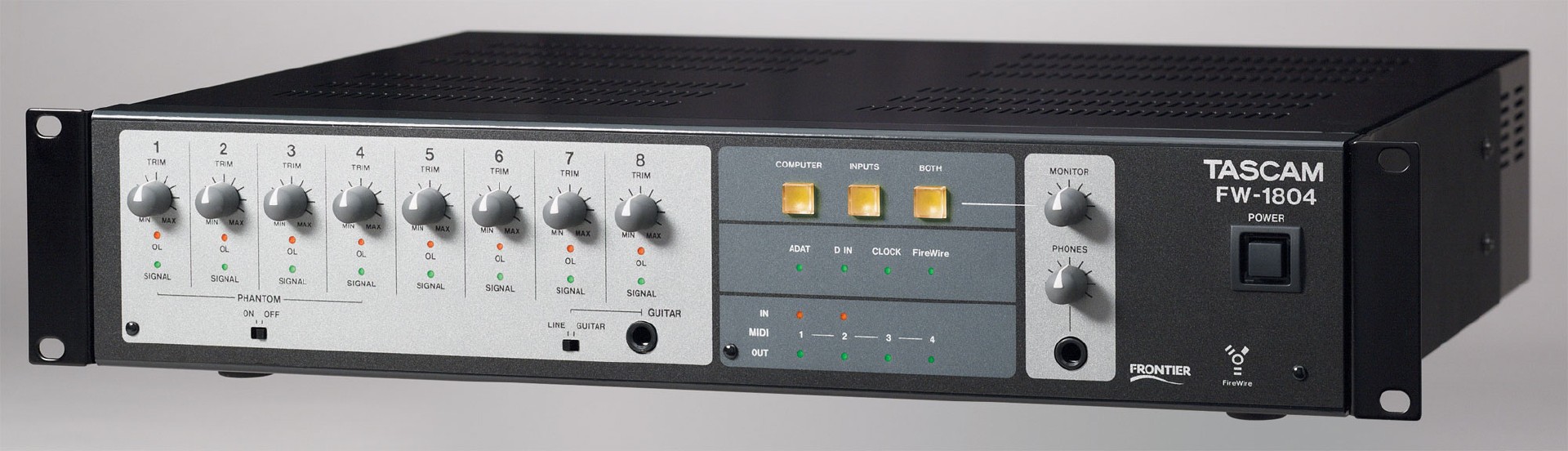

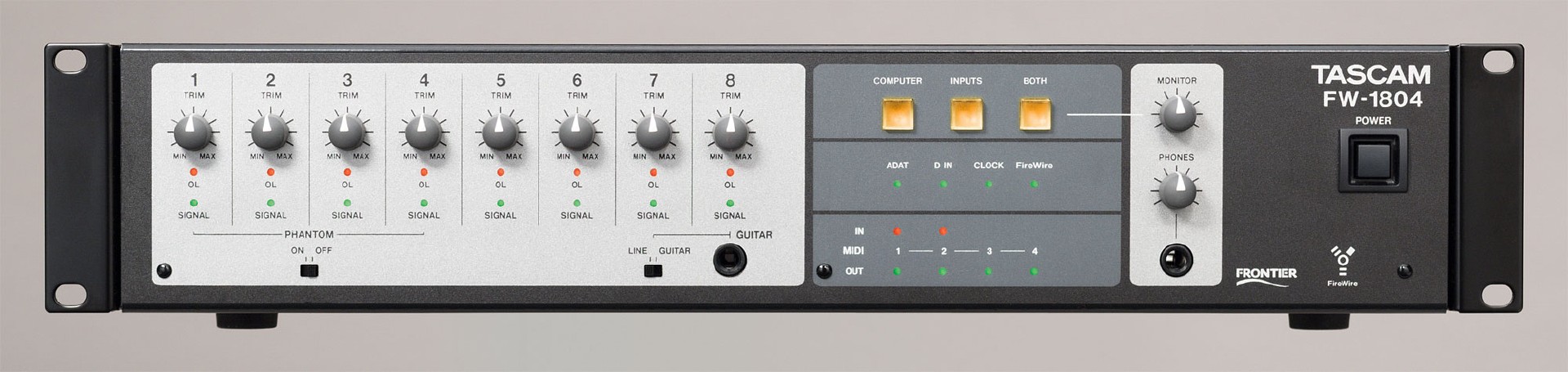

¶ Органы управления на передней панели
¶ Слева направо:
- 8 регуляторов Trim: Чувствительность для входов 1-8.
- 8 пар светодиодов: Signal (зелёный) и Overload (красный) для каждого входа.
- Phantom Power: Общий переключатель +48 В для входов 1-4.
- Guitar/Line переключатель: Для входа 8 (на передней панели).
- Индикаторы статуса: FireWire, Clock, Digital In, ADAT, MIDI In/Out.
- Кнопки мониторинга: Computer, Inputs, Both (выбор источника для мониторных выходов).
- Регулятор Monitor Level: Уровень мониторных выходов.
- Выход на наушники с регулятором.
- Выключатель питания.
¶ Маркетинговые материалы
"Firewire seems to be the interface protocol of choice for large numbers of musicians on Mac OS and Windows, and the pages of SOS have featured a growing number of such devices over the last two of years. Tascam have featured a couple of times in this regard."
"Tascam's latest offering is the FW1804, and if it is possible for a baby brother to have a baby brother, then this is it. With a list price under £500, it features a very similar input and output specification to the FW1082 but without the control surface; instead, it's housed in a 2U rack format."
¶ Цитаты из обзора (Sound On Sound)
"Given that much of the I/O hardware on offer is identical to that found in the FW1082, I expected both the audio and driver performance of the FW1804 to match the positive findings of Paul Sellars in his May 2005 review of that unit. Some basic listening tests using a range of commercial recordings in various styles — including orchestral, solo classical guitar, pop, hip-hop and rock — produced consistently good results. Playback was always clear, with no obvious noise, and the sound both detailed and focused."
"Recording tests in SX also suggested that the quality of the mic preamps is very good, while the line inputs and the switchable line/guitar input located on the front panel all provided very clean recordings."
"Tascam's FW1804 is solidly built, very easy to use, offers reliable drivers and provides audio performance that will be more than a match for most of the other equipment in the average home and project studio, all in a neat 2U rack unit. With the addition of the software supplied, it also provides a complete hardware/software recording package."
¶ Преимущества и недостатки
¶ Плюсы
- 8 аналоговых входов (4 с микрофонными предусилителями и инсертами)
- Расширенный MIDI (2 in / 4 out)
- Поддержка ADAT и Word Clock
- Удобные кнопки выбора источника мониторинга на передней панели
- Рэковый корпус 2U
- Отличное качество звука и стабильные драйверы
- Богатый комплект ПО (Cubase LE, GigaStudio 3 LE)
¶ Минусы
- Только стерео аналоговый выход (для многоканального вывода нужен ADAT)
- Базовая индикация уровня (только Signal/Overload LED)
- Каскадирование FireWire не рекомендуется
- Нет поддержки 192 кГц
- Только общее фантомное питание для входов 1-4
¶ Комплектация
- Интерфейс FW 1804
- 2-метровый кабель FireWire (6pin-6pin)
- Внешний адаптер питания
- Набор для установки в рэк
- 3 CD-ROM: драйверы, Cubase LE, GigaStudio 3 LE + демо-плагины Nomad Factory
- Краткое руководство по установке и руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | FireWire аудиоинтерфейс (2U рэк) |
| Микрофонные/линейные входы | 4 x Combo XLR/TRS (с предусилителями, +48 В, инсертами) |
| Линейные входы | 4 x 1/4" TRS (симм.) |
| Инструментальный вход | 1 x 1/4" TS (Hi-Z, на передней панели) |
| Мониторные выходы | 2 x 1/4" TRS (симм.) с регулятором |
| Выход на наушники | 1 x 1/4" TRS с регулятором |
| ADAT | TOSLINK (8 in/8 out, S/MUX) |
| S/PDIF | RCA (2 in/2 out) |
| Word Clock | BNC (вход/выход) |
| MIDI | 2 in, 4 out |
| Педальный переключатель | 1/4" TS (программируемый) |
| FireWire | 2 порта |
| Разрядность | 24 бит |
| Частоты | 44.1 - 96 кГц |
| Макс. конфигурация (48 кГц) | 18 in / 12 out |
| Габариты | 483 x 95 x 356 мм |
| Вес | 5.7 кг |
