Производитель: Tascam
Тип устройства: Комбинированный USB аудио/MIDI интерфейс и MIDI-контроллер
Год выпуска: 2001
Разрядность: 24 бит
Макс. частота дискретизации: 48 кГц
Интерфейс: USB 1.1
Цена на момент релиза: $597-646
¶ Обзор

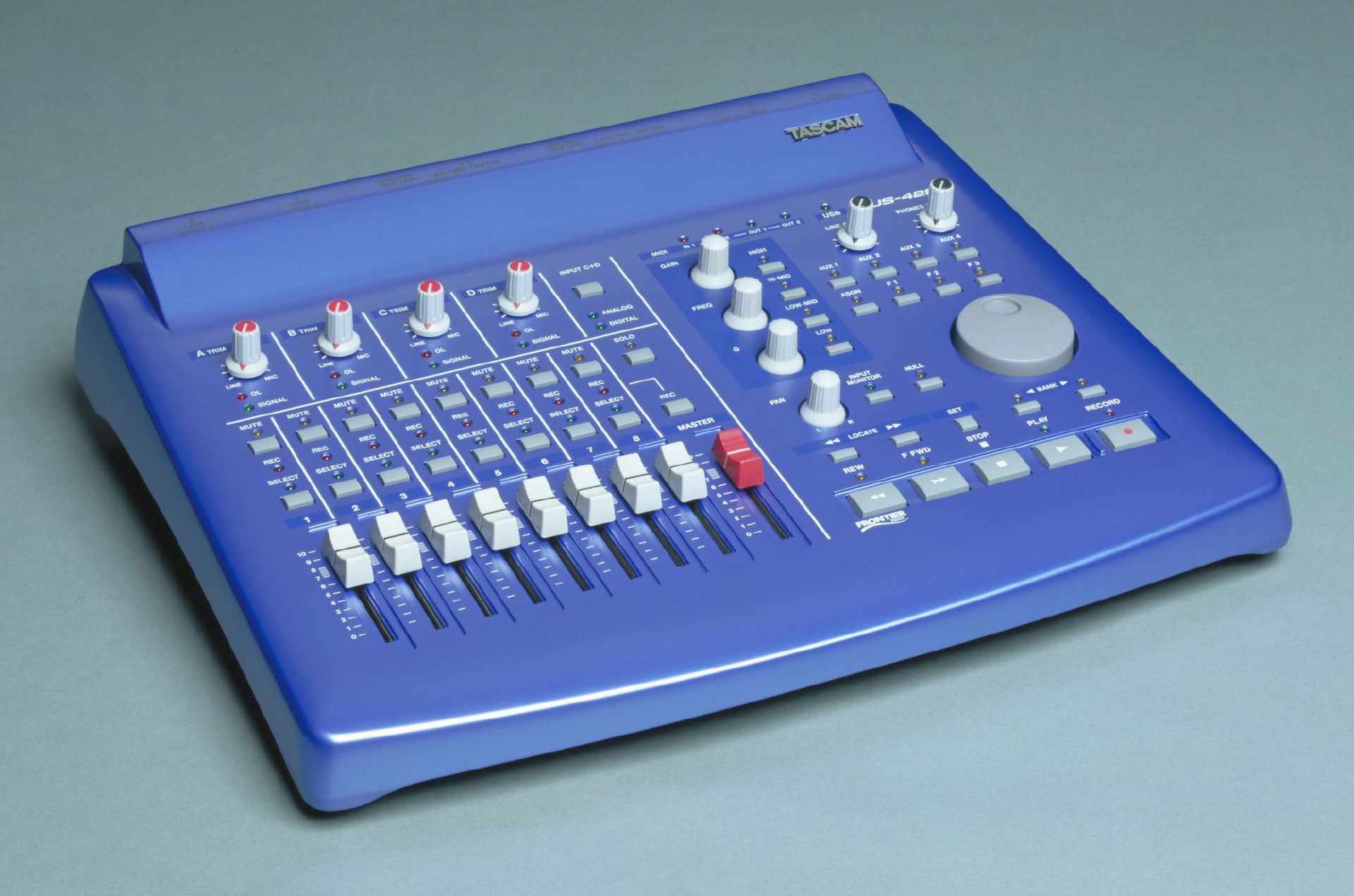

Tascam US 428 — это уникальное устройство, разработанное совместно Tascam и Frontier Design Group, которое объединяет в себе три важнейших компонента домашней студии: аудиоинтерфейс, MIDI-интерфейс и MIDI-контроллер с 8 фейдерами. Устройство выполнено в стиле портастудии Tascam, что делает его интуитивно понятным для пользователей, знакомых с магнитофонами Portastudio.
US 428 позволяет записывать до 4 каналов аудио одновременно (с разрядностью до 24 бит), обеспечивает 32 MIDI-канала (2 входа / 2 выхода) и предоставляет аппаратное управление секвенсорами (особенно Cubase VST) с помощью 8 моторизованных фейдеров, регуляторов EQ, транспортных органов управления и большого колеса данных.
Ключевая особенность: Интеграция полноценного 4-входового аудиоинтерфейса, 2x2 MIDI-интерфейса и 8-канальной контроллерной поверхности в одном компактном устройстве, подключаемом по USB.
Концепция Portastudio: US 428 был спроектирован так, чтобы напоминать знакомые многим музыкантам кассетные портастудии Tascam, предлагая тактильный контроль над компьютерной студией.
¶ Ключевые особенности
¶ Аудио интерфейс

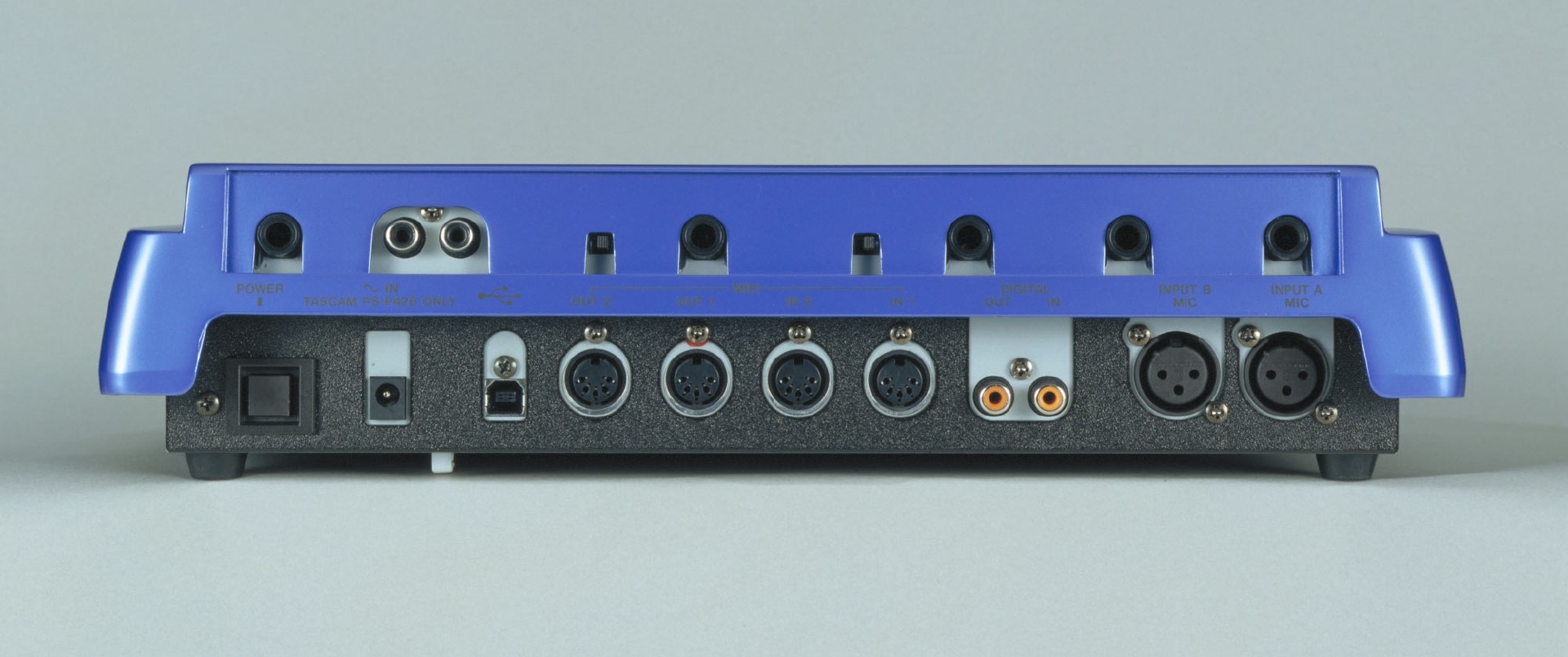

- 2 микрофонных входа: XLR (симметричные) — без фантомного питания
- 2 симметричных линейных входа: 1/4" TRS (+4 dBu)
- 2 несимметричных линейных входа: 1/4" TS (-10 dBV), переключаемые на высокоомные инструментальные (Hi-Z)
- Регуляторы чувствительности: 4 шт. с индикаторами Signal и Overload
- 2 несимметричных линейных выхода: RCA (-10 dBV) с регулятором уровня
- Выход на наушники: 1/4" TRS с регулятором уровня
- Цифровой интерфейс: S/PDIF коаксиальный (RCA) вход/выход
- Преобразователи: АЦП 24 бит / 64x oversampling, ЦАП 24 бит / 128x oversampling
- Частоты дискретизации: 44.1, 48 кГц
- Разрядность: 16, 24 бит
- Режим работы: 4 входа и 2 выхода одновременно (аналоговые или аналоговые+цифровые)
¶ MIDI интерфейс
- 2 независимых MIDI входа (32 канала)
- 2 независимых MIDI выхода (32 канала)
- Поддержка MTC (MIDI Time Code)

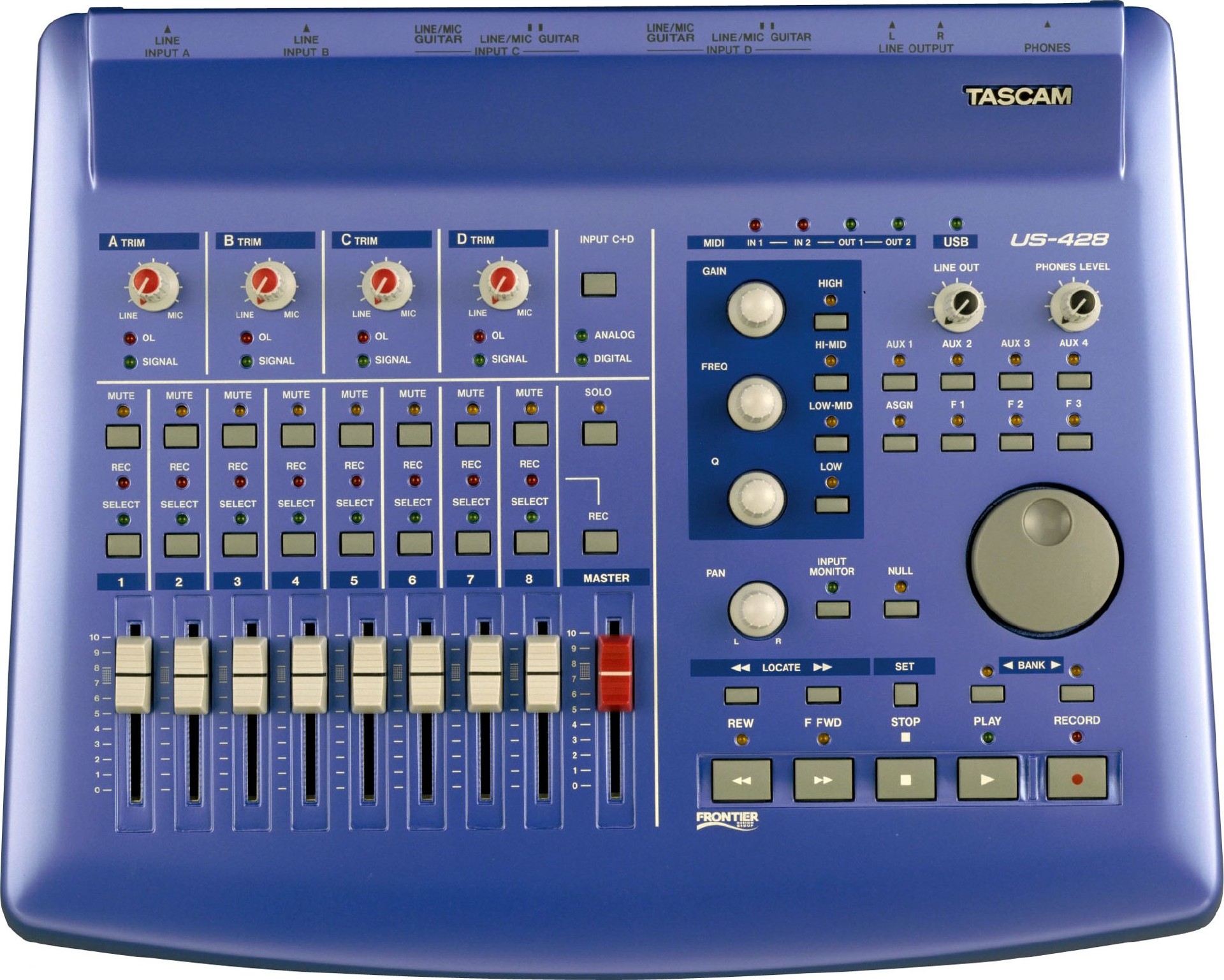

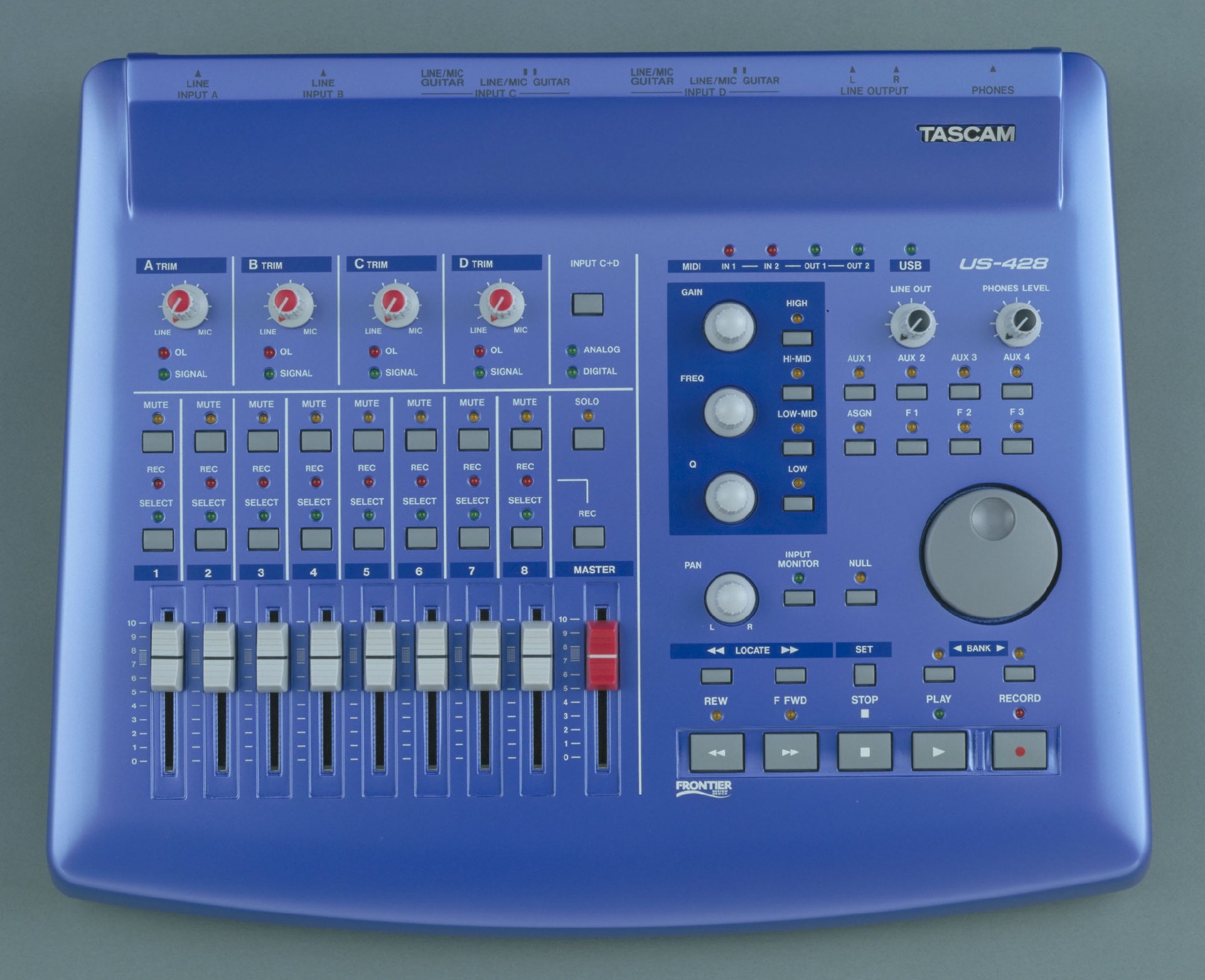

¶ Контроллерная поверхность
- 8 канальных фейдеров: 60 мм, с переключением банков для управления неограниченным количеством каналов
- Мастер-фейдер: Для основного выхода
- 8 кнопок Mute/Solo
- 8 кнопок Select/Record Enable
- Секция EQ: 3 вращающихся регулятора (частота, уровень, добротность) и 4 кнопки выбора полосы
- 4 кнопки выбора посылов (Aux)
- Регулятор панорамы
- Колесо ввода данных (Data Wheel)
- Транспортные органы управления: Play, Stop, Record, Return to Zero, Rewind, Fast Forward
- Кнопки локатора: Locate Left, Locate Right
- 4 многофункциональные кнопки (Function)
- Режим имитации JL Cooper CS-10 для управления Pro Tools
¶ USB
- Разъем: USB тип B
- Одновременная работа: Аудио (4 in / 2 out) и MIDI (32 канала)
¶ Технические характеристики
¶ Аналоговые входы
| Параметр | Микрофонные (XLR) | Линейные A/B (TRS) | Линейные C/D (TS) |
|---|---|---|---|
| Тип | Симметричные | Симметричные (+4 dBu) | Несимметричные (-10 dBV), Hi-Z |
| Чувствительность | -63 до -16 dBu | -47 до -16 dBu | — |
| Индикация | Signal/Overload LED | Signal/Overload LED | — |
¶ Аналоговые выходы
| Параметр | Линейные выходы (RCA) | Выход на наушники |
|---|---|---|
| Тип | Несимметричные | 1/4" TRS |
| Номинальный уровень | 6 dBV | Регулируемый |
| Уровень шума | -99 dBV (A-взвешенный) | — |
¶ Цифровой интерфейс
| Параметр | Значение |
|---|---|
| Тип | S/PDIF коаксиальный (RCA) |
| Вход/Выход | Да / Да |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 24 бит | 24 бит |
| Oversampling | 64x | 128x |
| Частоты | 44.1, 48 кГц | 44.1, 48 кГц |
| THD | < 0.07% | < 0.07% |
| Частотный диапазон | 20 Гц - 20 кГц | 20 Гц - 20 кГц |
| Задержка обработки | < 2 мс | — |
¶ MIDI
| Параметр | Значение |
|---|---|
| Входы | 2 x DIN-5 |
| Выходы | 2 x DIN-5 |
| MIDI каналов | 32 |
¶ Общие характеристики
| Параметр | Значение |
|---|---|
| Размеры | 355 x 295 x 80 мм |
| Вес | 2.05 кг |
| Питание | Внешний адаптер |
¶ Системные требования
¶ Windows
- ОС: 98 SE, Me, 2000 (с драйвером версии 2.0)
- Процессор: Pentium II 300 МГц
- ОЗУ: 128 МБ
- Жесткий диск: Fast EIDE
¶ Macintosh
- ОС: 8.6.1 или выше
- Процессор: G3/G4
¶ Поддерживаемое ПО (на момент релиза)
| Приложение | Платформа | Поддержка |
|---|---|---|
| Steinberg Cubase VST 5.0 | Mac/PC | Полная (аудио, MIDI, контроллер) |
| Steinberg Nuendo 1.5 | PC | Полная |
| Steinberg Cubasis VST | PC | Полная (в комплекте) |
| Emagic Logic Audio | Mac | Полная (PC ожидалась) |
| MOTU Digital Performer 2.7 | Mac | Полная |
| Digidesign Pro Tools | Mac | Контроллер (JL Cooper CS-10 эмуляция), аудио только в Pro Tools Free |
| BIAS Deck LE 2.7 | Mac | Полная |
| Native Instruments B4 | Mac/PC | Поддержка контроллера |
¶ Программное обеспечение

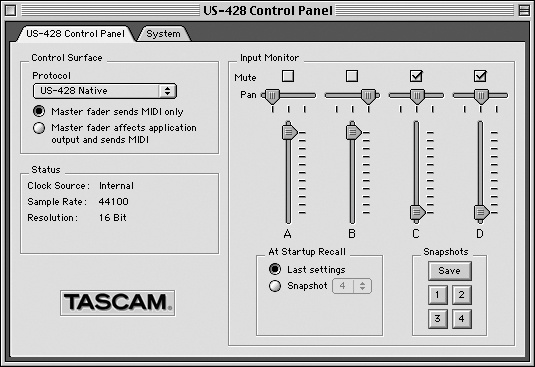

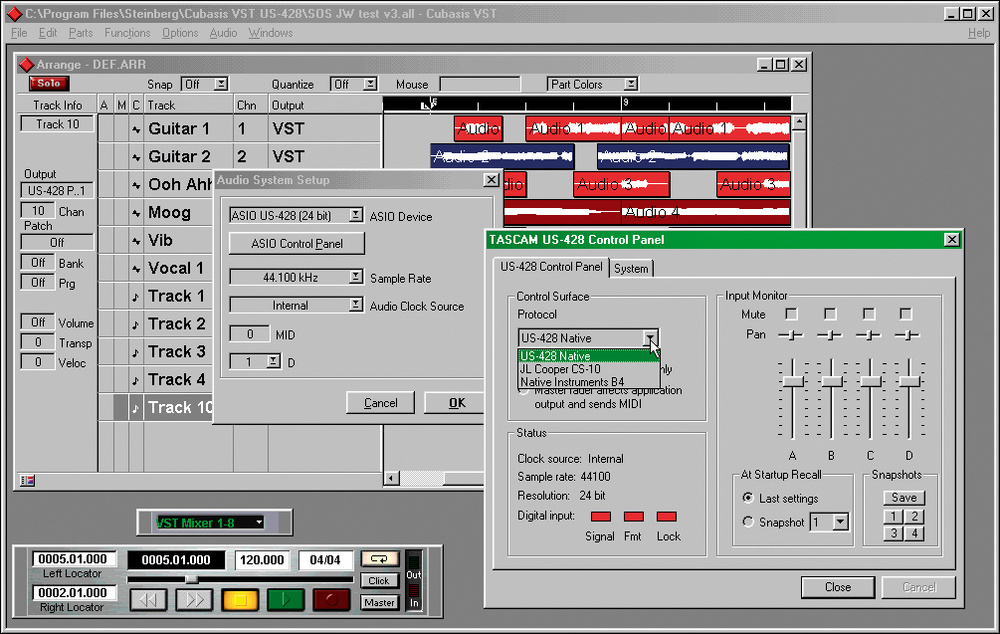

¶ Панель управления (Control Panel)
- Основные настройки работы устройства
- Отображение состояния входного мониторного микшера
- Выбор размера буфера (128, 356, 512, 1024, 2048 семплов)
- Настройка задержки (латентности)
¶ Комплектация ПО
- Steinberg Cubasis VST (PC) — 8-дорожечная версия с поддержкой US 428
- BIAS Deck LE (Mac) — обещался для зарегистрированных пользователей
¶ Особенности использования
¶ Мониторинг с нулевой задержкой
US 428 имеет режим Input Monitor, который позволяет mikшировать входные сигналы напрямую через фейдеры 1-4, минуя компьютер. Это обеспечивает мониторинг с практически нулевой задержкой при записи.
¶ Гибкость ввода
Входы C и D могут быть переключены с линейного режима на инструментальный (Hi-Z), что позволяет подключать гитары напрямую без внешнего DI-бокса.
¶ Цифровой вход
Переключатель рядом со входами C/D позволяет использовать цифровой вход S/PDIF вместо аналоговых входов 3-4 (регуляторы чувствительности при этом не влияют на цифровой сигнал).
¶ Bank Switching
Благодаря переключению банков, 8 физических фейдеров могут управлять неограниченным количеством каналов в секвенсоре. Светодиоды на устройстве и всплывающее окно в Cubase показывают текущий банк.
¶ Null mode
При переключении банков физические фейдеры могут не соответствовать виртуальным. Режим Null (с помощью светодиодов Select и Rec) позволяет подвести фейдер к правильной позиции без отправки данных.
¶ Маркетинговые материалы
"Now that so many of us have made computers the centrepieces of our studios, to some extent the makers of those computers can dictate important aspects of our recording practice. Apple, in particular, have now completely abandoned serial and SCSI interfaces, substituting USB and FireWire, so many Mac musicians are resigned to fitting in with the new interfaces when they upgrade their computers."
"Enter the US428, created by Tascam and computer audio hardware specialists Frontier Design Group. This attractive multi‑purpose box acts as an audio interface, so users won't need to install an audio card inside the computer; it also incorporates two sets of MIDI In and Out, for 32 MIDI channels, and undertakes hardware MIDI controller duties for your sequencer."
¶ Цитаты из обзора (Sound On Sound)
"The US428's audio side communicates with a Mac via Apple's Sound Manager, or the Steinberg‑developed ASIO (Audio Stream Input/Output) protocol. When the 428 is interfaced with Cubase, up to four channels of 16‑ or 24‑bit audio, at 44.1kHz or 48kHz resolution, can be recorded simultaneously."
"We found audio recording via the 428 worked perfectly, even tracking four channels simultaneously at 24‑bit. The mic amps are slightly noisy, but nothing terrible, and overall sound quality was absolutely fine."
"For many users the 428's 32 MIDI channels will be enough to obviate the need to purchase another interface... we were pleased to find that filling all 32 channels with very busy MIDI activity didn't make the US428 fall over."
"Overall, the MIDI control system is easy to understand and works well, and when you get used to the assignability the 428 certainly beats doing the same jobs with a mouse."
"The US428 succeeds in recording four 24‑bit audio tracks simultaneously while playing back two and providing 32 MIDI channels, all from one USB port."
¶ Цитаты из раздела для PC (John Walden)

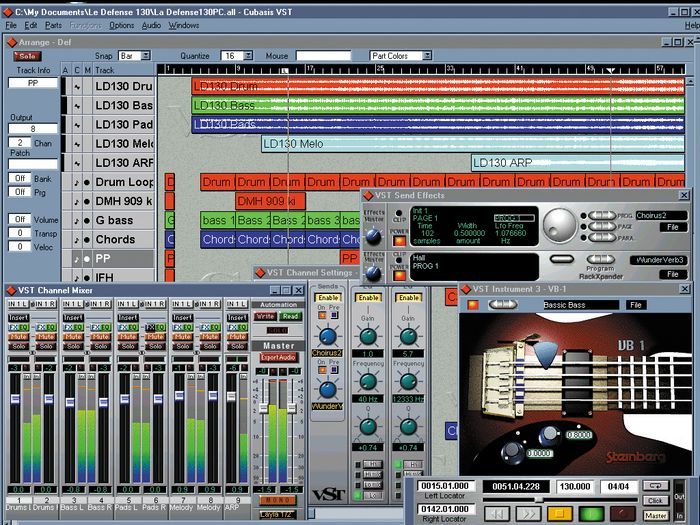

"The supplied version of Cubasis VST provides a maximum of eight, 16‑bit, mono audio tracks and two bands of parametric EQ per channel. It also only allows two tracks of simultaneous recording, and so does not support the possible four‑track recording potential of the US428. This said, it was immediately obvious that the combination of the US428 and Cubasis forms a very neat and efficient working environment."
"Perhaps the biggest time savers were the mute/solo options and the ability to tweak EQ and effects sends directly from the US428. The mouse has to be used to open an EQ panel for a track, but the US428's EQ controls then take over, and operate in a very intuitive fashion."
"As a bundle for a newcomer for whom eight audio tracks will be adequate, the US428 has a lot to recommend it. With Cubasis VST and on the right PC hardware/OS combination, it works really well and even better support is available in the full version of Cubase 5."
¶ Критические замечания
- Фантомное питание: Отсутствует (нельзя использовать конденсаторные микрофоны).
- Качество микрофонных предусилителей: Немного шумные (но приемлемые).
- Задержка (latency): При использовании эффектов через компьютер задержка ~50 мс.
- Совместимость: Сильно зависит от чипсета USB и версии ОС.
- MIDI sync: Проблемы с синхронизацией драм-машины при очень высокой нагрузке.
¶ Преимущества и недостатки
¶ Плюсы
- Три устройства в одном: аудиоинтерфейс, MIDI-интерфейс, MIDI-контроллер
- 8 аппаратных фейдеров для управления секвенсором
- Полный контроль EQ, Aux, панорамы и транспорта
- Возможность записи 4 каналов одновременно (24 бит)
- Инструментальные входы с высоким импедансом
- 32 MIDI-канала
- Компактный корпус в стиле Portastudio
- Cubasis VST в комплекте
¶ Минусы
- Нет фантомного питания для микрофонов
- Только 2 выхода (стерео)
- Зависимость от совместимости USB-чипсета
- Нет поддержки 96 кГц
- Микрофонные предусилители немного шумят
- Не все функции работали в ранних версиях ПО
¶ Комплектация
- Устройство US 428
- Внешний блок питания
- Кабель USB
- CD-ROM с драйверами и ПО (Cubasis VST для PC)
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | USB аудио/MIDI интерфейс + контроллер |
| Микрофонные входы | 2 x XLR (симм., без фантома) |
| Линейные входы (+4 dBu) | 2 x 1/4" TRS |
| Линейные входы (-10 dBV/Hi-Z) | 2 x 1/4" TS |
| Линейные выходы | 2 x RCA (-10 dBV) |
| Выход на наушники | 1 x 1/4" TRS |
| Цифровой интерфейс | S/PDIF коаксиальный (RCA) |
| MIDI | 2 in, 2 out (32 канала) |
| USB | 1 x тип B |
| Контроллер | 8 фейдеров, EQ, Aux, Pan, Transport, Data Wheel |
| АЦП | 24 бит, 64x oversampling |
| ЦАП | 24 бит, 128x oversampling |
| Частоты | 44.1, 48 кГц |
| Разрядность | 16, 24 бит |
| Габариты | 355 x 295 x 80 мм |
| Вес | 2.05 кг |
