Производитель: Yamaha
Тип устройства: Компьютерная система записи (PCI карта DS2416 + опциональные интерфейсы AX44)
Год выпуска: 1998
Разрядность: 20 бит (АЦП/ЦАП) / до 32 бит (внутренняя обработка)
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI
Цена на момент релиза: $950 (DS2416) + $389 (AX44)
¶ Обзор
Yamaha DSP Factory — это революционная для своего времени система, которая перенесла возможности профессионального цифрового микшера Yamaha 02R внутрь персонального компьютера. Сердцем системы является PCI-карта DS2416, оснащённая пятью специализированными DSP-процессорами Yamaha (теми же, что используются в микшерах 02R и 03D), которые обеспечивают работу полноценного 24-канального микшера, двух процессоров эффектов (на базе Yamaha REV500), 26 динамических процессоров и 104 полос параметрического эквалайзера — и всё это без какой-либо нагрузки на центральный процессор компьютера.
Базовая карта DS2416 предлагает стерео аналоговый вход и выход (RCA) и цифровой интерфейс S/PDIF. Для расширения количества физических входов и выходов предусмотрены интерфейсы AX44, которые устанавливаются в 5,25-дюймовый отсек компьютера и подключаются к DS2416 ленточным кабелем. Одна карта DS2416 может работать с двумя интерфейсами AX44, обеспечивая до 10 аналоговых входов и 10 выходов (с учётом базовых).
Ключевая особенность: Полноценный 24-канальный цифровой микшер с качеством Yamaha 02R и два процессора эффектов REV500 на одной PCI-карте, работающие полностью аппаратно и не нагружающие CPU.
Масштабируемость: Система может быть расширена до двух карт DS2416 (48 каналов микширования) и интегрирована с синтезаторной картой Yamaha SW1000XG, создавая единую MIDI+Audio студию.
¶ Ключевые особенности

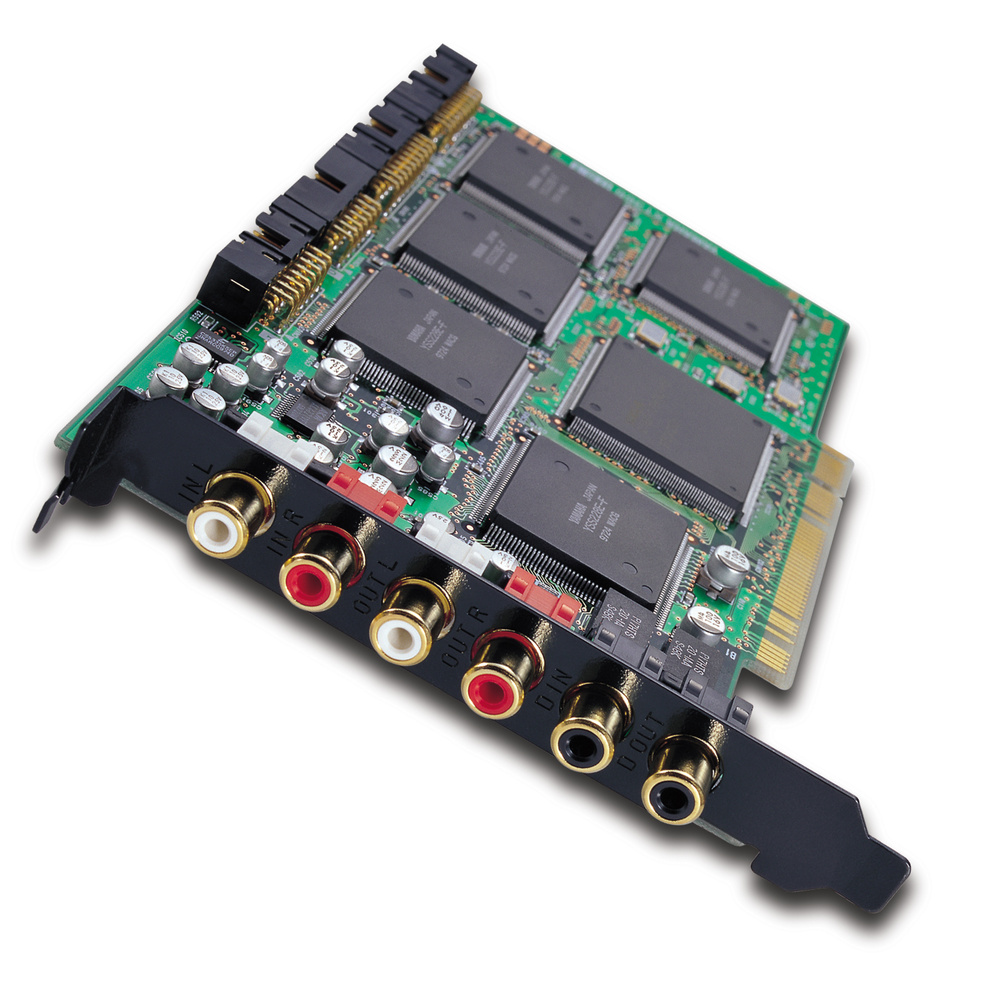

¶ Базовая карта DS2416
- Стерео аналоговый вход/выход: RCA (несимметричные, -10 dBV), 20-бит АЦП (128x oversampling), 20-бит ЦАП (8x oversampling).
- Цифровой интерфейс: S/PDIF коаксиальный (RCA), поддержка до 24 бит.
- Внутренние частоты: 44.1 / 48 кГц (±6% варискорость).
- Внешние частоты: 32 - 48 кГц (±6%).
- 24-канальный цифровой микшер:
- 26 входных каналов (16 каналов воспроизведения с диска, 4 возврата эффектов, 2 внешних аналоговых входа, 2 внешних цифровых входа, стерео мастер-канал).
- На каждом канале (1-20): обрезной фильтр НЧ, аттенюатор, 4-полосный параметрический EQ, динамическая обработка (6 типов), задержка (до 2600 семплов), фейдер, панорама, индикатор, посылы на подгруппы и эффекты.
- Каналы 21-24: то же, но без задержки.
- Каналы 19-20: дополнительная функция de-emphasis.
- Мастер-секция: 8 подгрупп, основной стерео выход, 6 посылов (2 на внутренние эффекты).
- Обработка: 32-бит (микшер), 44-бит (эквалайзер).
- Два процессора эффектов: Эквивалентны Yamaha REV500.
- 39 алгоритмов для Effect 1, 40 для Effect 2 (включая ревербераторы, хорусы, фленджеры, дилеи, питч-шифтер, эмулятор усилителя и др.).
- Аппаратная поддержка: Одновременная запись 8 дорожек и воспроизведение 16 дорожек с разрядностью до 32 бит.
- Семпл-точная синхронизация: Между дорожками.
- Внутренние разъёмы: 4 разъёма для подключения двух интерфейсов AX44 и двух PCI-плат (второй DS2416 или SW1000XG).

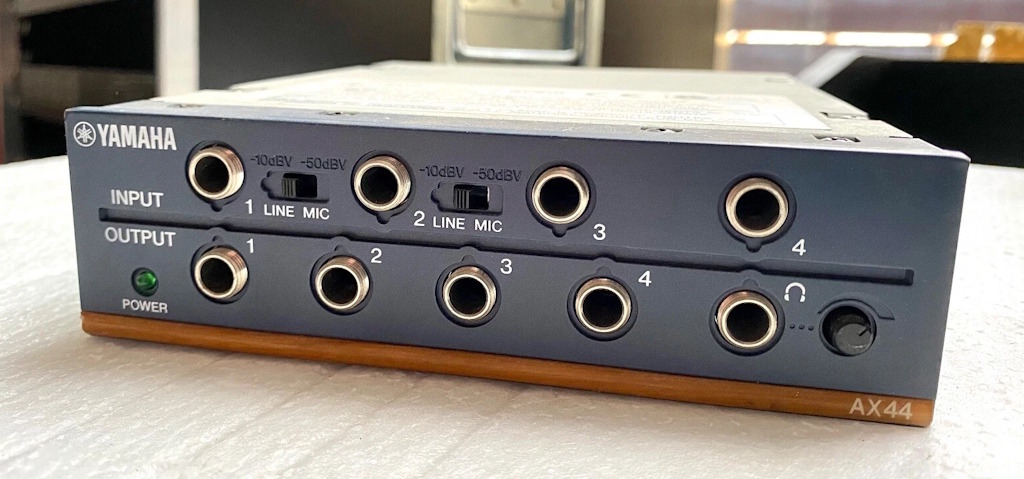

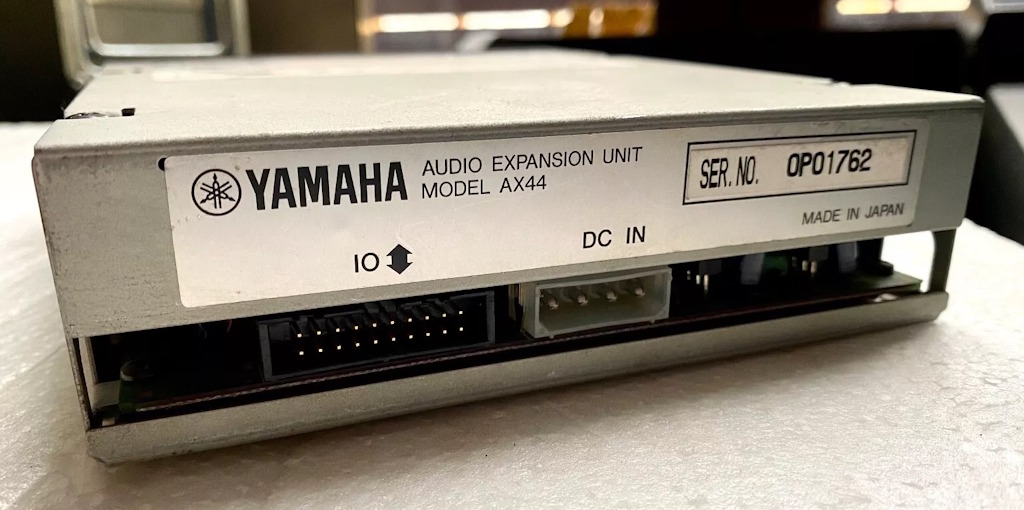

¶ Интерфейс AX44 (опционально)
- Установка: В 5,25" отсек компьютера (как CD-ROM).
- Подключение: Ленточный кабель к DS2416.
- 4 аналоговых входа: 1/4" джек (несимметричные, -10 dBV). Входы 1-2 переключаются на микрофонный уровень (-50 dBV).
- 4 аналоговых выхода: 1/4" джек (несимметричные, -10 dBV).
- Выход на наушники: С регулятором уровня (мониторинг выходов 3-4).
- Преобразователи: АЦП 20-бит (128x oversampling), ЦАП 18-бит (8x oversampling).
- Динамический диапазон: 100 дБ (АЦП+ЦАП).
- THD: < 0.01%.
- Индикатор питания: Программно управляемый (можно идентифицировать конкретный AX44).
¶ Анонсированные расширения
- AX16 AT: Плата с двумя цифровыми интерфейсами ADAT (16 входов/выходов).
- SW1000XG: Синтезаторная карта с 64-голосной полифонией, 20 МБ ROM-волнами от MU100 и 5 процессорами эффектов.
¶ Технические характеристики
¶ DS2416 (базовая карта)
| Параметр | Аналоговый вход | Аналоговый выход | S/PDIF |
|---|---|---|---|
| Разъёмы | RCA (L/R) | RCA (L/R) | RCA |
| Уровень | -10 dBV (несимметричный) | -10 dBV (несимметричный) | 24 бит |
| Преобразователи | 20 бит, 128x oversampling | 20 бит, 8x oversampling | — |
| THD | < 0.02% (20 Гц - 20 кГц) | ||
| Динамический диапазон | 93 дБ(A) (АЦП+ЦАП) | 94 дБ(A) (ЦАП) |
¶ AX44 (интерфейс расширения)
| Параметр | Входы | Выходы |
|---|---|---|
| Разъёмы | 4 x 1/4" TS (несимметричные) | 4 x 1/4" TS (несимметричные) |
| Уровни | -10 dBV (линия) / -50 dBV (микрофон, 1-2) | -10 dBV |
| Преобразователи | 20 бит, 128x oversampling | 18 бит, 8x oversampling |
| THD | < 0.01% (20 Гц - 20 кГц) | |
| Динамический диапазон | 100 дБ(A) (АЦП+ЦАП) | 106 дБ(A) (ЦАП) |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium 100 МГц
- ОЗУ: 24 МБ
- ОС: Windows 95
¶ Рекомендованные
- Процессор: Pentium 166 МГц
- ОЗУ: 48 МБ
Примечание: Вся обработка звука происходит на DSP карты, поэтому требования к CPU минимальны и зависят в основном от количества дорожек.
¶ Программное обеспечение
¶ Базовое ПО
- MME драйверы для Windows 95
- Драйверы для MacOS (обещаны на октябрь 1998)
- ASIO драйверы (обещаны на октябрь 1998)
- Check Utility: Диагностика карты, проверка DSP, тестовый тон 1 кГц.

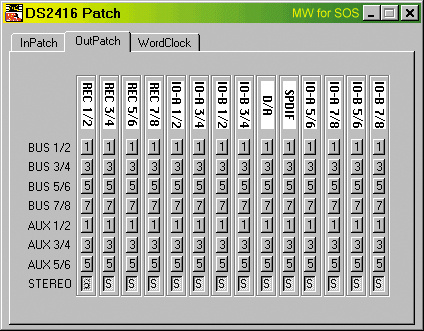

- Patch Utility: Базовая маршрутизация входов/выходов, выбор word clock и формата S/PDIF.
¶ Поддерживаемое ПО (прямое управление микшером и эффектами)
| Программа | Особенности |
|---|---|

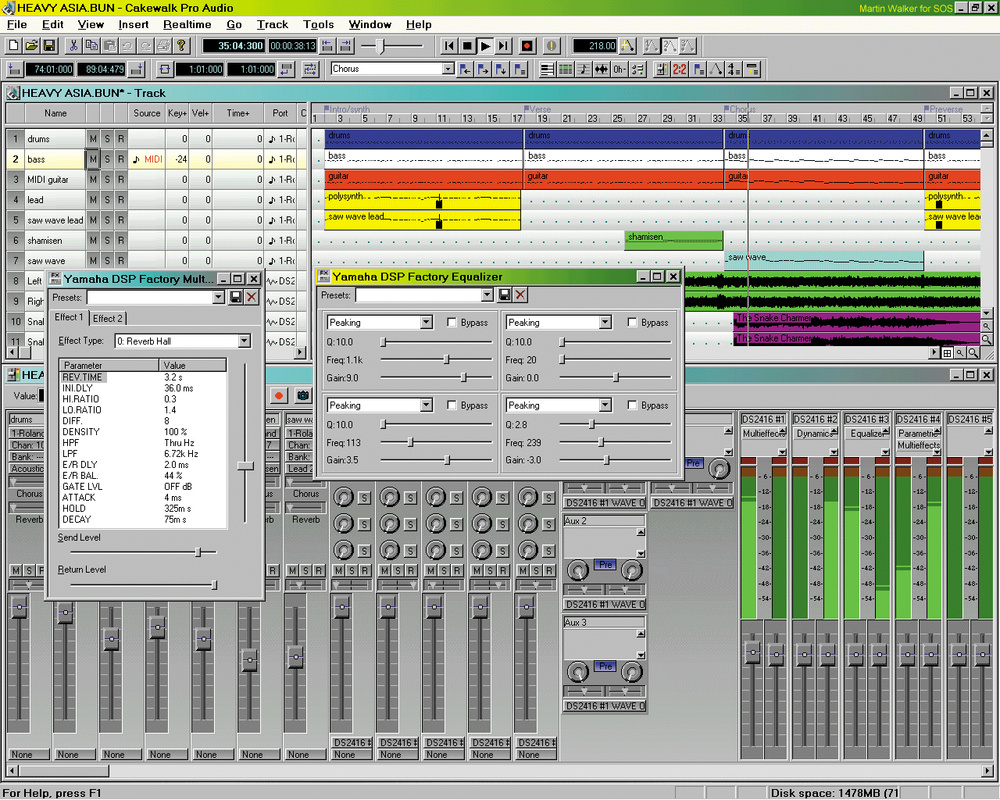

| Cakewalk Pro Audio 7 | Бесплатное обновление, DSP Factory функции как DirectX-плагины, 8 дополнительных стереопар |

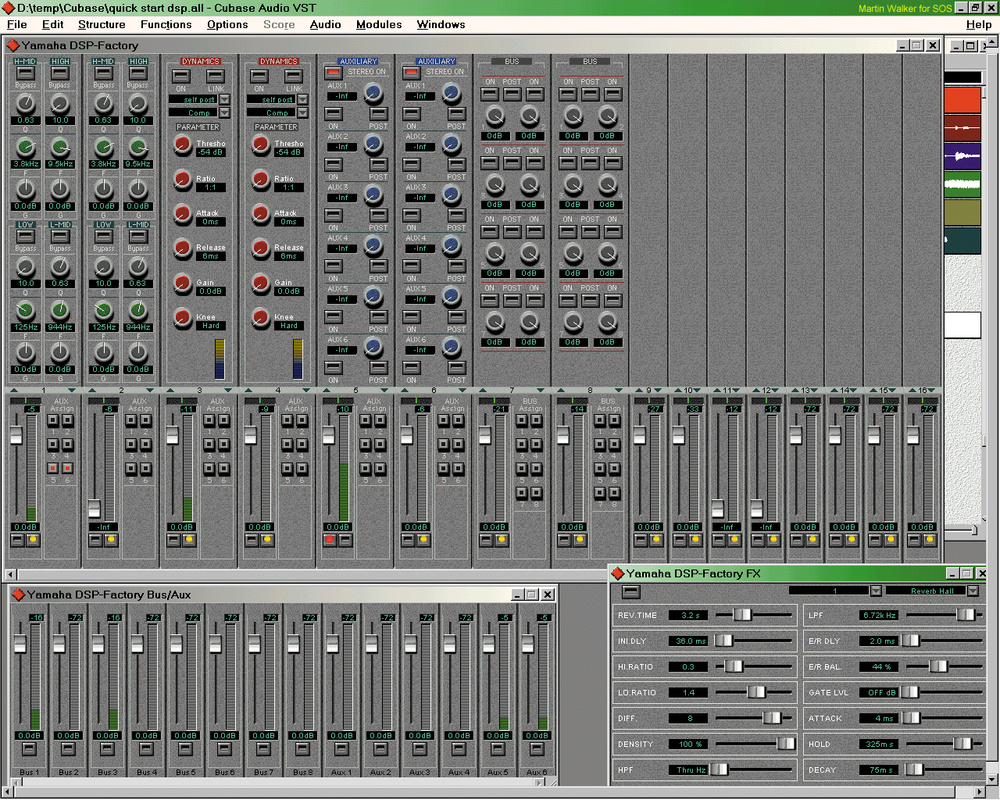

| Steinberg Cubase Audio VST/24 3.6 | Специальное окно микшера, полная автоматизация, поддержка всех параметров |
| Emagic Logic Audio Gold/Platinum | Интегрированный микшер, 16 каналов с Inserts и Send на эффекты |
| SEK'D Samplitude + C-Console | Автоматизация до 6 параметров на канал, библиотеки EQ и эффектов |

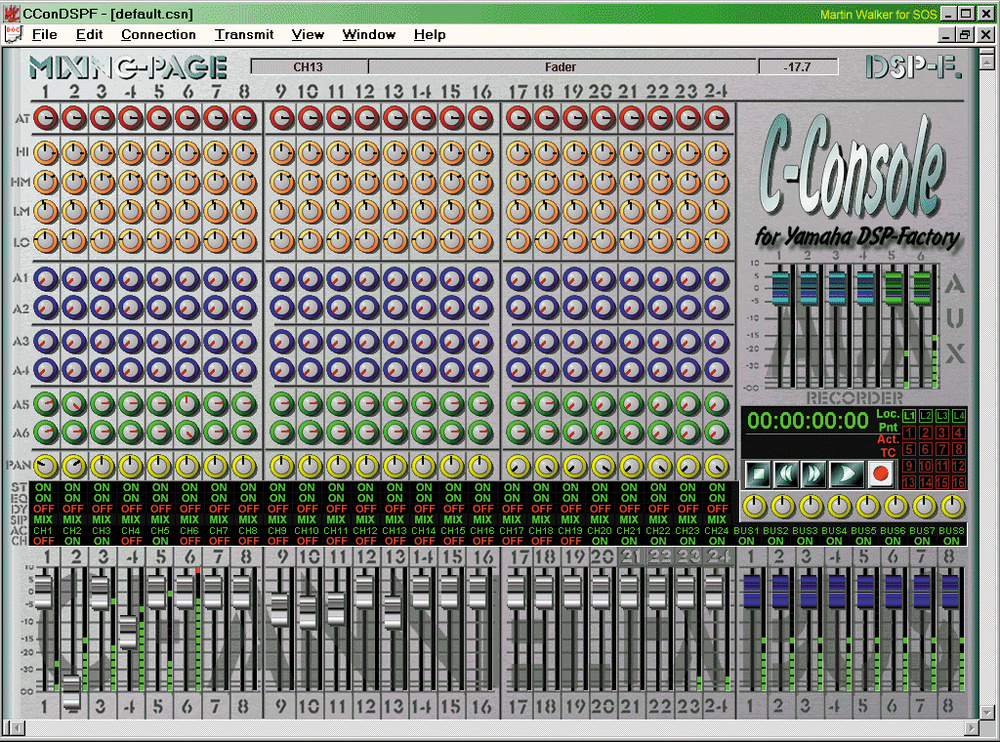

| C-Console (от C-Mexx) | Традиционный вид микшера, снимки (snapshots), библиотеки |
¶ Измерения
- Сигнал/шум (АЦП): -90 dB (не взвешенный), что соответствует примерно -93 dB(A) (совпадает с паспортными данными).
¶ Маркетинговые материалы
"If you were offered a brand new soundcard for under £600, which not only provided hard disk recording facilities but also contained the inner functions of a Yamaha 02R digital mixer, you might suspect that it had fallen off the back of a lorry. But there's nothing shady about the DS2416 digital mixing card."
"The secret of the DSP Factory's amazing price is that while it provides onboard DSP functions that will make many people's jaws drop, the I/O on the basic soundcard has been kept to a sensible minimum."
"All of this, moreover, is accomplished without using up any of your computer's CPU processing power at all, since the processing is all done by the soundcard's DSP chips. Given the number of people struggling to run a small selection of real‑time plug‑ins with their chosen MIDI + Audio sequencers, DSP hardware effects support is more than welcome."
"The DSP Factory looks destined to appear on many musicians' shortlists. It sounds good, and provides an incredible amount of hardware capability on a single soundcard."
"Yamaha are to be firmly congratulated on their hardware achievement... the DSP Factory blows most of the competition out of the water in terms of facilities."
¶ Цитаты из обзора (Sound On Sound)
"I was able to spend some time using most of the applications listed above, and was very impressed with the DSP Factory's audio performance — as you might expect, considering the excellent SOS reviews already received by the 02R and 03D digital mixers and the REV500 reverb."
"Audio sound quality was excellent, and although all of the packages I used were currently only capable of 16‑bit operation, background noise was still very low."
"Yamaha's reverbs, in particular, sounded very smooth when compared to a variety of DirectX plug‑ins (including Waves' TrueVerb, the Hyperprism Hyperverb, and the TC Native Reverb)... the beauty of the DSP Factory effects is that switching them in gave absolutely no increase in the computer's CPU overhead — it almost seemed too good to be true."
"Many people need to record only a single mono or stereo track at a time, but still want multitrack outputs to patch in external effects (largely because you normally need such a powerful computer to run many effects in software). The beauty of the DS4216 is that with high‑quality integral effects (which take no processor overhead from your main computer CPU at all), the requirement for multiple outputs becomes less important."
¶ Преимущества и недостатки
¶ Плюсы
- Полноценный 24-канальный микшер класса Yamaha 02R на PCI-карте
- Два процессора эффектов REV500 с 39/40 алгоритмами
- 26 динамических процессоров и 104 полосы EQ
- Вся обработка аппаратная — нулевая нагрузка на CPU
- Расширяемость до 10 входов/выходов через AX44
- Возможность использования двух карт (48 каналов)
- Интеграция с синтезаторной картой SW1000XG
- Отличное качество звука и эффектов
- Поддержка ведущих секвенсоров (Cakewalk, Cubase, Logic)
¶ Минусы
- Сложный пользовательский интерфейс, сильно зависящий от ПО
- Необходимость в большом мониторе (1280x1024) для работы с микшером
- На момент релиза — только 16-бит запись (хотя карта поддерживает 24-бит)
- AX44 требует отдельного питания и места в отсеке
- Отсутствие аппаратной панели управления
¶ Комплектация
¶ DS2416
- PCI-карта DS2416
- MME драйверы на дискете
- Программа диагностики Check utility
- Patch utility
- Руководство пользователя
- CD-ROM с демо-ПО и PDF-версией руководства
¶ AX44
- Интерфейс для установки в 5,25" отсек
- Ленточный кабель для подключения к DS2416
- Внешний блок питания (для AX44)
¶ Сводная таблица
| Параметр | DS2416 | AX44 (каждый) |
|---|---|---|
| Тип | Базовая PCI-карта | Интерфейс расширения (5,25") |
| Аналоговые входы | 2 x RCA | 4 x 1/4" TS |
| Аналоговые выходы | 2 x RCA | 4 x 1/4" TS |
| Выход на наушники | — | 1 (мониторинг 3-4) |
| Цифровые интерфейсы | S/PDIF коаксиальный | — |
| Микрофонные входы | — | 2 (входы 1-2, -50 dBV) |
| АЦП | 20 бит, 128x oversampling | 20 бит, 128x oversampling |
| ЦАП | 20 бит, 8x oversampling | 18 бит, 8x oversampling |
| Микшер | 24 канала + эффекты | — |
| Динамический диапазон | 93-94 дБ(A) | 100-106 дБ(A) |
| THD | < 0.02% | < 0.01% |
| Масштабирование | До 2 карт + 2 AX44 | До 2 на карту |
