Производитель: Audiotrak
Тип устройства: Доступная PCI-звуковая карта для домашних студий
Год выпуска: 2000
Разрядность: 18 бит АЦП / 20 бит ЦАП
Макс. частота дискретизации: 48 кГц
Интерфейс: PCI
Цена на момент релиза: $115 ($149.95 MSRP)
¶ Обзор

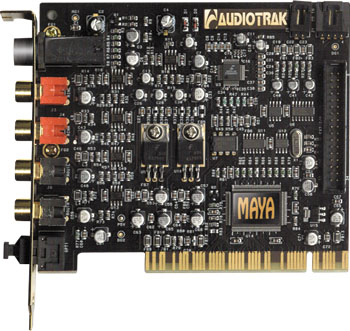

Audiotrak MAYA — это доступная PCI-звуковая карта, разработанная специально для домашних студий и музыкантов, делающих первые шаги в мире профессиональной hard-disk записи. В отличие от обычных звуковых карт того времени, MAYA была спроектирована с учетом потребностей музыкантов, работающих с софтовыми синтезаторами и секвенсорами.
Главные преимущества MAYA — низкая задержка ASIO (6 мс при 44.1 кГц), качественные преобразователи (18 бит АЦП, 20 бит ЦАП) и наличие микрофонного предусилителя с фантомным питанием 12 В — редкость для карт этого ценового диапазона. Карта также имеет оптический цифровой выход S/PDIF для подключения к MD или DAT рекордерам.
Ключевая особенность: Ультранизкая задержка ASIO 2.0 (6 мс) позволяет использовать софтовые синтезаторы в реальном времени, что было недоступно на большинстве бюджетных карт того времени.
Целевая аудитория: "MAYA - your first step into the world of Professional Hard-Disk Recording" — карта создана для начинающих музыкантов, которым нужно профессиональное качество без сложностей и высоких затрат.
¶ Ключевые особенности
- 2 аналоговых входа / 2 выхода: Разъемы RCA, несимметричные, уровень -10 dBV (макс. +9 dBV).
- Микрофонный вход: 1/4" джек на заглушке с:
- Предусилителем (+45 dB фиксированного усиления)
- Дополнительным переключаемым усилением +20 dB
- Регулируемым усилением 0-18 dB
- Фантомным питанием 12 В (переключаемое)
- Цифровой выход: Оптический S/PDIF (TOSLINK) с поддержкой 20 бит, 44.1/48 кГц, сквозное прохождение AC3, Dolby Digital, DTS.
- Внутренние разъемы:
- Аналоговый вход для CD-ROM
- Электрический цифровой выход (для подключения к MIDI-интерфейсу Miditrak 2120)
- Преобразователи: АЦП 18 бит, ЦАП 20 бит.
- Поддерживаемые частоты: 32, 44.1, 48 кГц.
- Полный дуплекс: Одновременная запись и воспроизведение.
¶ Технические характеристики
¶ Аналоговые входы/выходы
| Параметр | Значение |
|---|---|
| Тип разъемов | RCA (несимметричные) |
| Номинальный уровень | -10 dBV |
| Максимальный уровень | +9.0 dBV |
¶ Микрофонный вход
| Параметр | Значение |
|---|---|
| Тип разъема | 1/4" TS (джек) |
| Фиксированное усиление | +45 dB |
| Переключаемое усиление | +20 dB |
| Регулируемое усиление | 0-18 dB |
| Фантомное питание | 12 В (переключаемое) |
¶ Преобразователи
| Параметр | АЦП | ЦАП |
|---|---|---|
| Разрядность | 18 бит | 20 бит |
| Динамический диапазон | 90 дБ (A-взвешенный) | 90 дБ (A-взвешенный) |
¶ Цифровой выход
| Параметр | Значение |
|---|---|
| Тип | Оптический S/PDIF (TOSLINK) |
| Разрядность | 20 бит |
| Частоты дискретизации | 44.1, 48 кГц |
| Сквозное прохождение | AC3, Dolby Digital, DTS |
¶ Поддерживаемые частоты дискретизации
32, 44.1, 48 кГц.
¶ Задержки (Latency)
| Драйвер | Задержка |
|---|---|
| ASIO 2.0 | 6 мс @ 44.1 кГц |
| E-WDM | 3 мс @ 44.1 кГц |
¶ Системные требования
¶ Минимальные
- Процессор: Pentium (или совместимый)
- Чипсет: Intel или AMD (VIA не рекомендуется)
- ОС: Windows 95/98
¶ Поддерживаемые ОС и драйверы
| ОС | Драйверы |
|---|---|
| Windows 95/98 | MME, DirectSound, ASIO 2.0, GSIF |
| Windows 98 SE / ME / 2000 | E-WDM (MME, DirectSound, ASIO 2.0, GSIF) |

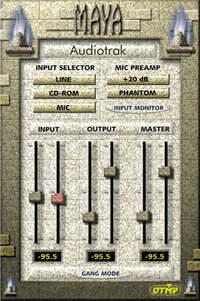

¶ Программное обеспечение (Control Panel)
Все функции карты управляются через удобную панель управления, которая позволяет:
- Настраивать уровни входов и выходов
- Управлять микрофонным предусилителем и фантомным питанием
- Выбирать источник синхронизации
- Настраивать параметры цифрового выхода
¶ Драйверы и производительность
¶ MME
Стандартная драйверная модель Windows для совместимости со всеми приложениями.
¶ DirectSound
Оптимизирован для софтовых синтезаторов (ReBirth, GigaSampler), медиаплееров и игр с очень низкой задержкой.
¶ ASIO 2.0
- Задержка всего 6 мс при 44.1 кГц
- Поддержка VST-синтезаторов и эффектов в реальном времени
- Совместимость с Cubase VST, Logic Audio, Reaktor
¶ E-WDM (Enhanced Windows Driver Model)
- Для Windows 98 SE, ME, 2000
- Задержка всего 3 мс при 44.1 кГц
- Поддержка MME, DirectSound, ASIO 2.0, GSIF
¶ GSIF (GigaSampler Interface Format)
Поддержка GigaSampler и GigaStudio для работы с программными семплерами.
¶ Применение
¶ Для кого предназначена
- Начинающие музыканты, входящие в мир hard-disk записи
- Пользователи софтовых синтезаторов (ReBirth, Reaktor, GigaSampler)
- Домашние студии с ограниченным бюджетом
¶ Типовые сценарии использования
- Игра на софтовых синтезаторах с низкой задержкой в реальном времени
- Запись вокала/инструментов через микрофонный вход с предусилителем
- Запись с линейных источников (синтезаторы, CD-плееры)
- Цифровой трансфер на MD или DAT через оптический выход
- Сквозное прохождение AC3/DTS для домашнего кинотеатра
¶ Маркетинговые материалы
"MAYA - your first step into the world of Professional Hard-Disk Recording. MAYA - a classic audiocard featuring superb compatibility for your home studio. Unlike most regular soundcards, MAYA was designed with the musician in mind."
"Many modern audio/MIDI-sequencers and software synthesizers are extremely powerful. With virtual synths and effects you can easily create a complete studio environment inside your PC. But with a normal soundcard you will have many problems. In most cases the latency is too high so that you can't use software synthesizers efficiently. Also most regular soundcards only provide average audio quality, microphone inputs are often not usable for serious production."
"MAYA is different: the card was especially developed to work with any modern music and audio application. The card comes with excellent driver support (ASIO 2.0, DirectSound, MME) - that allows usage with virtually any popular application. The driver allows an ultra-low latency (6ms at 44.1kHz using ASIO), so that you can play software synthesizers in realtime."
¶ Преимущества MAYA
¶ Для музыкантов
- Низкая задержка ASIO (6 мс) — игра на софтовых синтезаторах в реальном времени
- Качественный микрофонный предусилитель с фантомным питанием
- Оптический цифровой выход для записи на MD/DAT
¶ Для начинающих
- Доступная цена ($115)
- Простая панель управления
- Отличная совместимость с популярным ПО
¶ Технические
- 20-бит ЦАП для качественного воспроизведения
- 18-бит АЦП с реальным динамическим диапазоном 90 дБ
- Поддержка AC3/DTS pass-through
¶ Особенности и ограничения
¶ Плюсы
- Ультранизкая задержка ASIO (6 мс) и E-WDM (3 мс)
- Встроенный микрофонный предусилитель с фантомным питанием
- Оптический цифровой выход
- Доступная цена
- Хорошая совместимость с ПО
- Поддержка GigaSampler (GSIF)
¶ Минусы
- VIA чипсеты не рекомендуются (возможны проблемы)
- Фантомное питание 12 В (не 48 В) — подходит не для всех микрофонов
- Только 2 канала (не подходит для многодорожечной записи)
- Отсутствие MIDI-порта (требуется отдельный Miditrak 2120)
¶ Комплектация
- PCI-карта MAYA
- Драйверы на CD-ROM
- Различное программное обеспечение (зависит от страны продажи)
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | PCI-звуковая карта |
| Аналоговые входы | 2 x RCA (линейные) |
| Аналоговые выходы | 2 x RCA (линейные) |
| Микрофонный вход | 1 x 1/4" TS с предусилителем |
| Цифровые выходы | 1 x оптический S/PDIF (TOSLINK) |
| АЦП | 18 бит, 90 дБ DR |
| ЦАП | 20 бит, 90 дБ DR |
| Частоты дискретизации | 32, 44.1, 48 кГц |
| Фантомное питание | 12 В (переключаемое) |
| Усиление микрофона | +45 dB + (+20 dB) + (0-18 dB) |
| Задержка ASIO | 6 мс @ 44.1 кГц |
| Задержка E-WDM | 3 мс @ 44.1 кГц |
| Драйверы | MME, DirectSound, ASIO 2.0, GSIF, E-WDM |
| Внутренние разъемы | CD-ROM аналоговый вход, электрический SPDIF выход |
