Производитель: Marian
Тип устройства: Профессиональная восьмиканальная PCI-звуковая карта
Год выпуска: 2008
Разрядность: 24 бит
Макс. частота дискретизации: 192 кГц
Интерфейс: PCI Busmaster
Цена на момент релиза: 14 164,5 руб.
¶ Обзор
Marian Trace 8 — это профессиональная восьмиканальная PCI-звуковая карта из серии Trace, предлагающая 8 симметричных аналоговых входов и 8 выходов на джеках (через кабельный адаптер). Карта предназначена для создания гибкой цифровой звуковой рабочей станции с возможностями, которые ранее были доступны только с дорогим внешним оборудованием.
Trace 8 поддерживает частоты дискретизации до 192 кГц и разрядность до 24 бит. Она оснащена 24-канальным аппаратным DSP-микшером с нулевой задержкой, технологией TDM-SyncBus для объединения нескольких карт Marian, а также MIDI-интерфейсом (1 вход, 3 выхода). Опционально может быть установлен вход Word Clock/Superclock.
Ключевая особенность: 8 симметричных аналоговых каналов с поддержкой 192 кГц и 24-канальный DSP-микшер, позволяющий создавать сложные мониторные смеси и маршрутизацию сигналов с нулевой задержкой.
Модульность: Благодаря TDM-SyncBus Trace 8 может быть объединена с другими картами Marian (Trace Alpha, Trace Pro и др.) в единую синхронную систему с практически неограниченными возможностями маршрутизации.

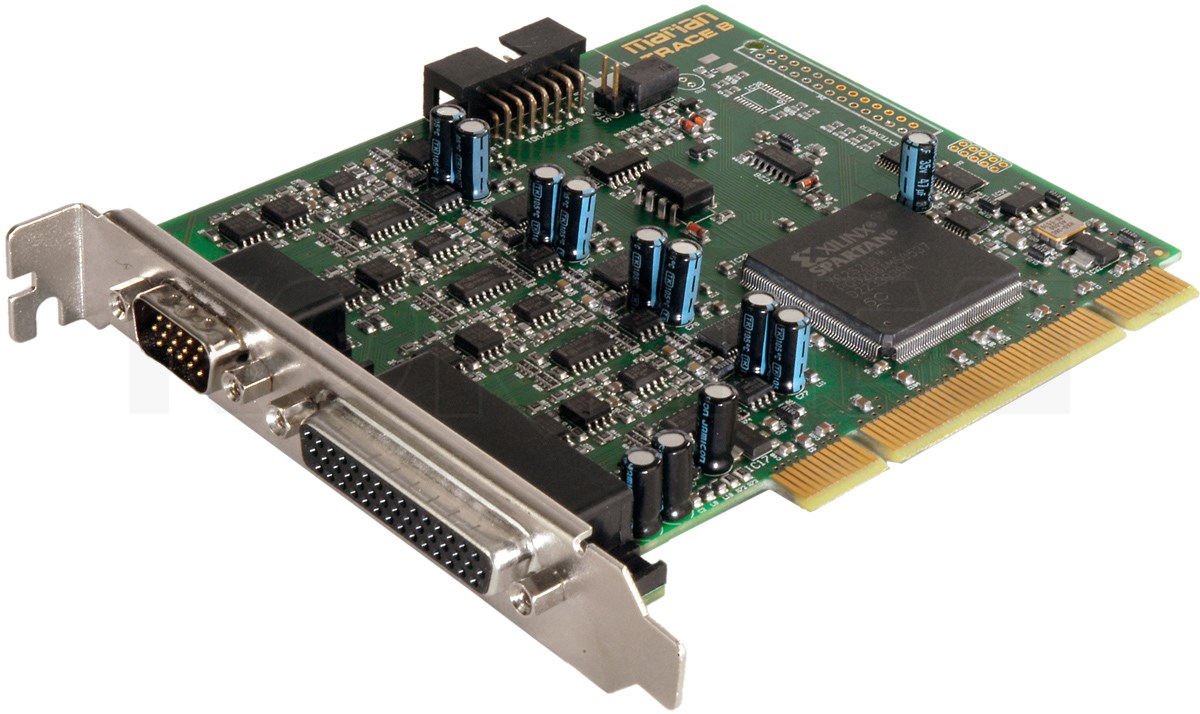

trace_8
¶ Ключевые особенности
- 8 аналоговых входов / 8 выходов: Симметричные/несимметричные разъёмы 1/4" TRS на кабельном адаптере.
- Поддержка 192 кГц: Частоты от 32 до 192 кГц, разрядность до 24 бит.
- 24-канальный DSP-микшер: Аппаратный, с нулевой задержкой.
- TDM-SyncBus: Объединение нескольких карт Marian в единую систему.
- MIDI: 1 вход, 3 выхода (через кабельный адаптер).
- Word Clock: Опциональный вход BNC (Word Clock/Superclock) с программно включаемой терминацией.
- Output Control: Гибкая маршрутизация всех доступных сигналов и микс-сигналов с сохранением и загрузкой настроек.
- Мультиклиентные драйверы: Поддержка Windows 2000/XP/2003 Server/Vista (32-бит).
¶ Технические характеристики
¶ Аналоговые входы (8 каналов)
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x 1/4" TRS на кабельном адаптере |
| Балансировка | Электронная, симметричная |
| Макс. входное напряжение | +15 dBu (балансный) / +21 dBu (небалансный) |
| Импеданс | 10 кОм |
| Регулировка уровня | от -48 dB до +18 dB |
| SNR @ 192 кГц | 105 дБ / 108 дБ(А) |
| THD+N @ -3 dBFS | < 0,002% / < -94 дБ |
| Перекрестные помехи | > 100 дБ |
¶ Аналоговые выходы (8 каналов)
| Параметр | Значение |
|---|---|
| Тип разъемов | 8 x 1/4" TRS на кабельном адаптере |
| Балансировка | Электронная, симметричная |
| Макс. выходное напряжение | +15 dBu (балансный) / +9 dBu (небалансный) |
| Выходной импеданс | 75 Ом |
| Регулировка уровня | от -78 dB до 0 dB |
| SNR @ 192 кГц | 113 дБ(А) |
| THD+N @ -1 dBFS | < 0,001% / < -100 дБ |
| Перекрестные помехи | > 110 дБ |
¶ Частотный диапазон
| Частота дискретизации | Диапазон |
|---|---|
| 48 кГц | 20 Гц - 22 кГц (-0.5 дБ) |
| 96 кГц | 20 Гц - 44 кГц (-0.5 дБ) |
| 192 кГц | 20 Гц - 61 кГц (-1 дБ) |
¶ MIDI
| Параметр | Значение |
|---|---|
| Входы | 1 |
| Выходы | 3 |
| Подключение | Через кабельный адаптер |
¶ Word Clock (опционально)
| Параметр | Значение |
|---|---|
| Тип разъема | BNC |
| Входной импеданс | 10 кОм (с программно управляемой терминацией 75 Ом) |
| Входная чувствительность | 1 Vss - 5.6 Vss |
| Гальваническая развязка | Да |
| Особенности | Schmitt-Trigger вход, без DC-смещения |
¶ TDM-SyncBus
| Параметр | Значение |
|---|---|
| Макс. карт в системе | Несколько (практически неограниченная маршрутизация) |
| Функции | Направление сигналов на входы других карт как "реальные" физические сигналы |
¶ DSP-микшер
| Параметр | Значение |
|---|---|
| Количество каналов | 24 |
| Тип | Аппаратный, на основе DSP |
| Задержка | Нулевая (latency-free) |
| Функции | Микширование, мониторинг, маршрутизация |
¶ Поддерживаемые форматы
8, 16, 20, 24, 32 бит, моно/стерео.
¶ Источники синхронизации
- Internal (как мастер, с выдачей тактового сигнала на SyncBus)
- Word Clock (как слейв)
- TDM SyncBus (как слейв)
¶ Системные требования
¶ Минимальные
- Слот: PCI Busmaster
- ОС: Windows 2000/XP/2003 Server/Vista (32-бит)
¶ Драйверы
| ОС | Поддержка |
|---|---|
| Windows 2000/XP/2003/Vista | MME, ASIO 2.0, GSIF 2.0, WDM-Audio, DirectSound |
Примечание: Высокоразвитые мультиклиентные драйверы.
¶ TDM-SyncBus и DSP-микшер
¶ TDM-SyncBus
Уникальная технология Marian, интегрированная непосредственно в DSP-микшер:
- Направление любых доступных сигналов на входы других карт Marian с TDM-SyncBus
- Сигналы доступны там как "реальные" физические входные сигналы
- Практически неограниченные возможности маршрутизации и микширования
¶ DSP-микшер
- 24-канальный аппаратный микшер
- Микширование сигналов воспроизведения от программного обеспечения и входных сигналов без задержки
- Удобный интерфейс микшера
¶ Output Control
- Гибкая маршрутизация всех доступных сигналов и микс-сигналов
- Быстрая настройка, сохранение и загрузка сложных маршрутов
- Аналог патчбея в программном обеспечении
¶ Применение
¶ Для профессиональных студий
- Многоканальная запись (до 8 каналов одновременно)
- Создание сложных мониторных смесей
- Интеграция с другими картами Marian через TDM-SyncBus
¶ Для пост-продакшна
- Высокое качество звука (113 дБ SNR)
- Гибкая маршрутизация сигналов
- Опциональный Word Clock для точной синхронизации
¶ Для работы с MIDI
- 3 MIDI выхода для подключения нескольких устройств
- 1 MIDI вход
¶ Преимущества и недостатки
¶ Плюсы
- 8 симметричных аналоговых каналов
- Поддержка 192 кГц (24 бит)
- Высокое качество преобразователей (SNR до 113 дБ)
- 24-канальный аппаратный DSP-микшер с нулевой задержкой
- TDM-SyncBus для объединения нескольких карт
- Гибкая маршрутизация Output Control
- 3 MIDI выхода
- Опциональный Word Clock вход
¶ Минусы
- Кабельный адаптер (много разъёмов на одном кабеле)
- Word Clock опционален (требуется дополнительная установка)
- Только Windows (нет поддержки Mac)
¶ Комплектация
- PCI-карта Trace 8
- Кабельный адаптер с 16 разъёмами 1/4" TRS (8 входов, 8 выходов)
- Кабельный адаптер для MIDI (1 вход, 3 выхода)
- Драйверы на CD-ROM
- Руководство пользователя
¶ Сводная таблица
| Параметр | Значение |
|---|---|
| Тип | Профессиональная восьмиканальная PCI-звуковая карта |
| Аналоговые входы | 8 x 1/4" TRS (симм./несимм.) на адаптере |
| Аналоговые выходы | 8 x 1/4" TRS (симм./несимм.) на адаптере |
| MIDI | 1 In, 3 Out (на адаптере) |
| Word Clock | Опционально (BNC) |
| SNR (АЦП) | 108 дБ(А) @ 192 кГц |
| SNR (ЦАП) | 113 дБ(А) @ 192 кГц |
| THD+N (АЦП) | < 0,002% |
| THD+N (ЦАП) | < 0,001% |
| Частоты | 32 - 192 кГц |
| DSP-микшер | 24 канала, аппаратный, нулевая задержка |
| TDM-SyncBus | Да |
| Драйверы | Windows 2000/XP/2003/Vista (MME, ASIO 2.0, GSIF 2.0, WDM, DS) |
